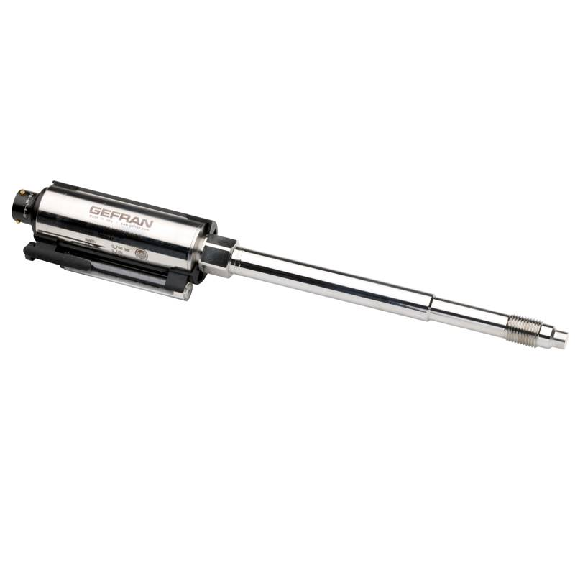

Capteur de pression Melt 0 .. 700 bar, 0-10Vdc, 6P, 1/2-20UNF

Capteur de pression atmosphérique type CP116-AN . Boîtier ABS V0 IP65 avec système de montage simplifié . Sans afficheur . Gamme 800 à 1100 hPa Sortie 4-20 ou 0-10V . Alimentation 24 Vdc ou 24 Vac . En option : logiciel de configuration LCC-S.

Capteur de pression• Type de pression: Pression relative• Unité de pression: bar• Plage de mesure: 0 bar .. . 60 bar, 0 psi .. . 870 psi• Précision: max . ± 0,5 % de la plage• Raccord process: G ¼ A selon DIN 3852-E• Alésage du canal: 3,5 mm, Standard• Température de process: –20 °C .. . +85 °C• Joint: Joint NBR installé, joint FPM/FKM fourni• Signal de sortie: IO-Link/PNP/NPN + 4 mA .. . 20 mA / 0 V .. . 10 V• Mode de raccordement: Connecteur cylindrique M12 x 1, 4 pôles, IP67• Tension d'alimentation: 15 V CC .. . 35 V CC• Série: PBS plus

Transmetteur de pression pour les applications industrielles• Programmation externe du zéro et du gain avec le FlexProgrammer 9701• Matériau du boîtier: Acier inoxydable AISI 304L, 1.4301• Précision: 0.7 %• Unité de pression: Bar• Etendue de mesure et unité: 0...16 bar• Type de pression: Relative• Signal de sortie: 4 .. . 20 mA• Raccordement de sortie: M12, 4 broches• Raccord process: G½ EN 837• Matériau du raccord process: Acier inoxydable AISI 316L, 1.4404• Joint: NBR• Série: PBSN

Capteur de pression pour applications standard ◘Boîtier robuste en acier inoxydable pour des condition d'environnement sévères ◘Capteur de pression -1 .. 9 bar, 4-20mA, G 1/2 B EN 837-1 ◘Utilisation standard de -1 à 400 bar ◘Robuste cellule de mesure en céramique ◘Résistance à l'abrasion grâce à la cellule de mesure céramique ◘Mesure de pression absolue, de pression relative et de vide Plage de mesure -1 … 400 bar Étendue de mesure min. 1,0 bar Étendue de mesure max. 400 bar Type de pression Absolu (par rapport au vide) Relatif (par rapport à l’environnement) Écart de mesure (BFSL) ± 0,3 % EM , disponible pour ètendues de mesure > 1 bar ± 0,4 % EM Contient l'écart de linéarité (après le réglage de la valeur minimale, BFSL) ainsi que l'hystérésis et la non-répétabilité Écart de mesure max. ± 0,5 % EM , disponible pour ètendues de mesure > 1 bar ± 1 % EM Comprend le point zéro, les écarts de linéarité et de valeur finale (selon le réglage du point limite) ainsi que l’hystérésis et la non-répétabilité (EN 61298-2) Coefficient de température ≤ 0,08 % EM/10 K , étendue de mesure ≤ 0,08 % EM/10 K , point zéro Stabilité à long terme ≤ 0,2 % EM/an Temps de montée (10 ... 90 %) ≤ 5 ms

Transmetteur de pression• Signal de sortie: 0 . . 10 Vdc• Connexion au process: G ¼ mâle (DIN 3852-A)• Connexion électrique: EN 175301-803 type A• Plage de mesure: 0...0.1 bar• Type: Pression relative• Précision: ± 0,15% FS typique• Temps de réponse: Rapide (< 4 msec)• Tension d'alimentation: 15-30Vdc• Fluide de remplissage: huile silicone• Matériau en contact: AISI316L• Classe de protection: IP65/IP67• Plage de température de fonctionnement: -40...+85°C• Série: TSA

Capteur de pression• Type de pression: Pression relative• Plage de mesure: 0 bar .. . 0,1 bar• Précision: max . ± 0,5 % de la plage• Non-linéarité: max . ± 0,2 %, de la plage (Best Fit Straight Line, BFSL) selon CEI 61298-2• Raccord process: G ¼ A selon DIN 3852-E• Alésage du canal: Standard• Température de process: –30 °C .. . +100 °C• Joint: Sans joint• Signal de sortie: 4 mA .. . 20 mA, 2 conducteurs• Mode de raccordement: Connecteur angulaire (DIN EN 175301-803 A), IP65• Particularité: Sans• Série: PFT
