Capteur de position linéaire course 0700mm, câble 1m

Système de mesure de position magnétostrictif - modèle profilé • Interface: Analogique, courant 20…4 mA / 4…20 mA• Longueur de mesure: 1000 mm• Ecart de linéarité max.: ± 0.01% FS• Fidélité de répétition: ± 5 µm• Fréquence de mesure max.: 1000 Hz• Capteur de position, nombre max.: 2 • Raccordement: Connecteur mâle M16x0,75 8 pôles• Tension d'emploi Ub: 10-30Vdc• Version mécanique: Profil quadratique - 37 x 35 mm• Matériau du boîtier: Aluminium• Montage: Brides de fixation• Classe de protection: IP67• Température ambiante: -40...85 °C• Homologation / conformité: CE, UKCA, cULus, EAC, WEEE• Série: BTL7-P

Transducteur rectiligne de position• Connexions électriques: Connecteur 4 pôles: DIN43650 ISO4400• Course électrique utile: 130 mm• Linéarité indépendante: Jusqu’à ± 0,05%• Résolution: Infinie• Degré de protection: IP60• Certificat en annexe: Aucun• Longueur câble: Aucun• Couleur des têtes en plastique: Vert

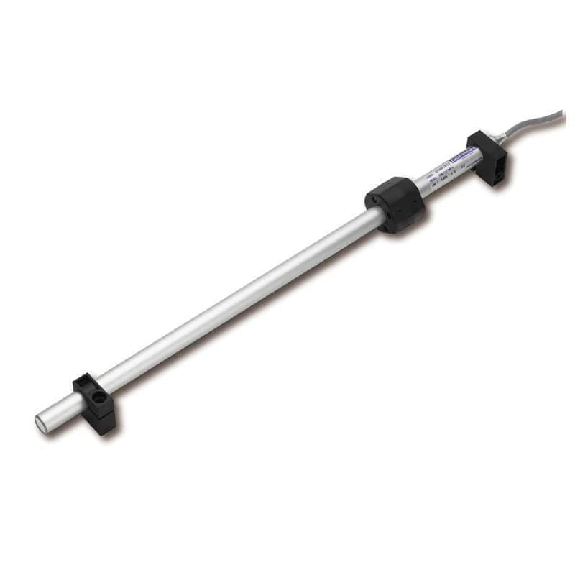

Transducteur de position modele PK• Raccordement: Sortie connecteur 4 pôles DIN43650-ISO4400• Course électrique utile: 2000 mm• Certificat en annexe: Aucun• Etriers de montage: Standard (PKIT005)• Couleur des têtes en plastique: Vert• Degré de protection: IP40• Température de travail -30...+100°C

Transducteur magnétostrictif de position rectiligne sans contact• Course: 200 mm• Signal de sortie: Analogique• Sortie: 4…20 mA, 1 curseur, sortie directe seulement• Raccordement: Connecteur 4 pôles EN175301-803A• Plage d’alimentation: 24Vcc ±20%• Degré de protection: IP67• Température de fonctionnement: -20...+75°C• Série: WPG-A

Un capteur pour des applications multiples : la forme du capteur convient à toutes les rainures en C courantes, quels que soient le profil et la marque du vérin Montage facile et rapide avec clé Allen ou tournevis plat Faibles coûts de maintenance car le capteur est résistant aux chocs et aux vibrations et ne peut donc pas glisser dans la rainure Gain de temps lors de l’installation initiale et du remplacement des appareils car le capteur s’insère très facilement par le haut dans la rainure. Démontage inutile des capuchons du vérin. Boîtier très robuste avec indice de protection IP 67, IP 68 ou IP 69K prolongeant la durée de vie du capteur Caractéristiques Type de vérin Rainure en C Formes de vérin avec adaptateur Rail SMC CDQ2 Rail SMC ECDQ2 Vérin cylindrique Vérins à tige profilée et à tirant Longueur du boîtier 23,7 mm Sortie de commutation PNP Fréquence de commutation 1.000 Hz Fonction de sortie Contact NO Version électrique CC 3 fils Indice de protection IP68, IP69K 1) 2) 1) Selon EN 60529 (IP67/IP68). 2) Selon DIN 40050 (IP69K). Mécanique/électronique Tension d'alimentation 10 V DC ... 30 V DC Consommation 8 mA, sans charge Chute de tension ≤ 2,5 V Courant permanent Ia ≤ 100 mA Classe de protection III Sensibilité de réponse typ. 2,2 mT Surcourse typ. 4 mm Hystérésis typ. ≤ 0,8 mT Reproductibilité ≤ 0,1 mT 1) Protection contre l'inversion de polarité Oui Protection contre les courts-circuits Oui Suppression d'impulsion à la mise sous tension Oui Température de fonctionnement –30 °C ... +80 °C Immunité aux chocs et aux vibrations 30 g, 11 ms / 10 … 55 Hz, 1 mm CEM Selon EN 60947-5-2 Mode de raccordement Câble, 3 fils, 2 m Mode de raccordement, détail Section du conducteur 0,09 mm² Diamètre de câble Ø 2,2 mm Rayon de courbure En cas de pose fixe > 2 x diamètre de câble À l’état en mouvement > 5 x diamètre de câble Sortie de câble Axial
