Capteur de position linéaire course 050mm, DIN 43322 5 pôles

Capteur de déplacement Micropulse• Forme: Série Profil• Fixation: Brides de fixation• Capteur de position, nombre max.: 1• Plage de mesure: 575 mm• Résolution: max . 2 µm• Ecart de linéarité max.: ±100 µm• Fidélité de répétition: max . 0,1 mV• Sortie analogique: tension 0…10 V, 10…0 V• Raccordement: Connecteur, M16x0,75, 8 pôles• Tension d'alimentation: 20-28Vdc• Matériau du boîtier: Aluminium• Classe de protection: IP67• Température ambiante: -40...85 °C

Le capteur de position linéaire GEFRAN avec tige de 900 mm et sortie 4-20mA est une solution idéale pour une mesure précise et fiable de la position dans diverses applications industrielles. Avec une longueur de câble de 1 mètre, ce capteur offre un design robuste et durable capable de résister aux environnements difficiles. Le signal de sortie 4-20mA assure la compatibilité avec une large gamme de systèmes de contrôle. Le capteur est facile à installer et offre une grande précision et une grande répétabilité. Sa taille compacte et son design simple en font un excellent choix pour les applications où l'espace est limité. Avec un code Portal de DI et un ID Salesforce de 7132, ce capteur de position linéaire est un produit de qualité supérieure qui répond aux normes les plus élevées de performance et de fiabilité. Caractéristiques clés: - Capteur de position linéaire avec tige de 900 mm - Signal de sortie 4-20mA - Longueur de câble de 1m - Design robuste et durable - Grande précision et grande répétabilité - Facile à installer - Taille compacte et design simple - Code Portal: DI - ID Salesforce: 7132

Système de mesure de position magnétostrictif• Forme: Série Profil• Montage: Brides de fixation• Capteur de position, nombre max.: 2 • Interface: Analogique, tension 0-10Vdc / 10-0Vdc• Longueur de mesure: 100 mm• Fidélité de répétition: ± 10 µm• Écart de linéarité: ± 50 µm• Fréquence de mesure max.: 4000 Hz• Raccordement: Connecteur mâle M16x0,75 8 pôles• Tension d'emploi Ub: 10-30Vdc• Version mécanique: Profil quadratique - 37 x 35 mm• Matériau du boîtier: Aluminium• Classe de protection: IP67• Température ambiante: -40...85 °C• Homologation / conformité: CE, cULus, EAC, WEEE• Série: BTL7

Transducteur rectiligne de position• Connexions électriques: Connecteur 3 pôles• Course électrique utile: 300 mm• Linéarité indépendante: Jusqu’à ± 0,05%• Résolution: Infinie• Degré de protection: IP60• Certificat en annexe: Aucun• Longueur câble: Aucun• Couleur des têtes en plastique: Vert

• Longueur: 24 mm • Sortie TOR: PNP • Reglage: Teach-in • Tension d'alimentation: CC 10 ... 30 V • Ondulation résiduelle: <= 10 % d'Ub • Chute de tension: <= 2,2 V • Consommation: <= 10 mA • Sensibilité: 2,6 mT • Courant permanent: <= 200 mA • Reproductibilité: (Ub et Ta constants), <= 0,1 mT (Ub et Ta constants) • CEM: selon EN 60 947-5-2 • Protection rupture de conducteur • Protection court-circuit (à contrôle cyclique) • Protection contre les inversions de polarité • Suppression d'impulsion à la mise sous tension • Raccordement: Câble, Câble avec connecteur M8 ou M12

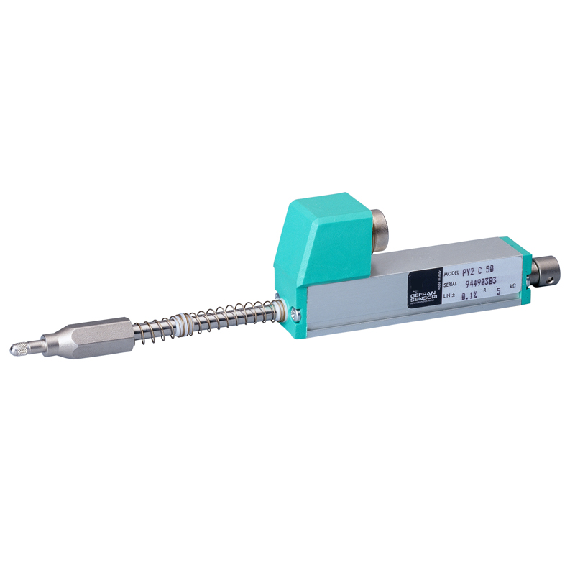

Capteur de position linéaire avec corps cylindrique 3/4"• Course: 050 mm• Fixation mécanique: Rotules d’auto-alignement• Linéarité indépendante: Jusqu’à ± 0,05%• Résolution: Infinie• Température de travail: -30...+100°C• Connexion électrique: Câble blindé à 3 conducteurs L= 1 m• Degré de protection: IP60• Certificat en annexe: Aucun• Couleur des têtes en plastique: Vert
