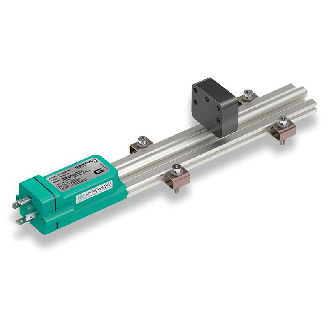

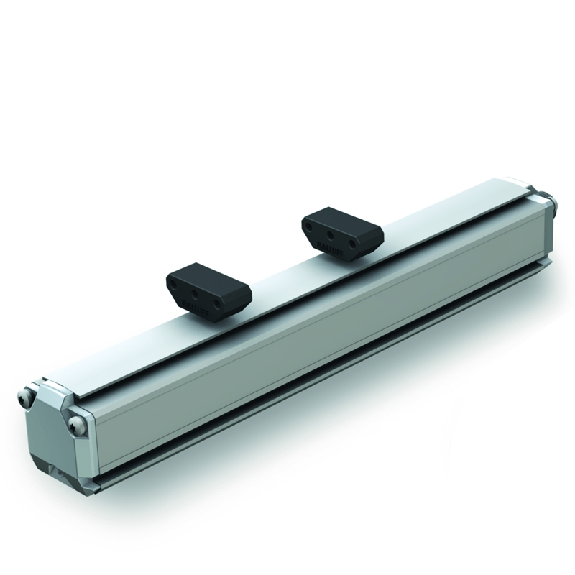

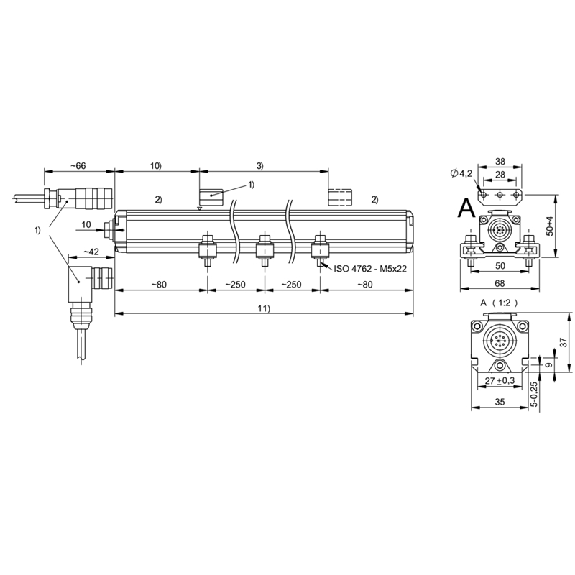

Capteur de position linéaire 0750mm, 0-10Vdc, brides, M16 8P

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en C• Version électrique: 3 fils AC/DC• Surcourse typ.: 7 mm• Sortie de commutation: Reed• Type de commutation: Contact à fermeture (NO)• Raccordement: Câble, 3 fils, 5 m• Tension d'alimentation: 5Vac/dc• Indice de protection: IP68, IP69K• Série: RZC1

Un capteur pour des applications multiples : la forme du capteur convient à toutes les rainures en C courantes, quels que soient le profil et la marque du vérin Montage facile et rapide avec clé Allen ou tournevis plat Faibles coûts de maintenance car le capteur est résistant aux chocs et aux vibrations et ne peut donc pas glisser dans la rainure Gain de temps lors de l’installation initiale et du remplacement des appareils car le capteur s’insère très facilement par le haut dans la rainure. Démontage inutile des capuchons du vérin. Boîtier très robuste avec indice de protection IP 67, IP 68 ou IP 69K prolongeant la durée de vie du capteur Caractéristiques Type de vérin Rainure en C Formes de vérin avec adaptateur Rail SMC CDQ2 Rail SMC ECDQ2 Vérin cylindrique Vérins à tige profilée et à tirant Longueur du boîtier 23,7 mm Sortie de commutation PNP Fréquence de commutation 1.000 Hz Fonction de sortie Contact NO Version électrique CC 3 fils Indice de protection IP68, IP69K 1) 2) 1) Selon EN 60529 (IP67/IP68). 2) Selon DIN 40050 (IP69K). Mécanique/électronique Tension d'alimentation 10 V DC ... 30 V DC Consommation 8 mA, sans charge Chute de tension ≤ 2,5 V Courant permanent Ia ≤ 100 mA Classe de protection III Sensibilité de réponse typ. 2,2 mT Surcourse typ. 4 mm Hystérésis typ. ≤ 0,8 mT Reproductibilité ≤ 0,1 mT 1) Protection contre l'inversion de polarité Oui Protection contre les courts-circuits Oui Suppression d'impulsion à la mise sous tension Oui Température de fonctionnement –30 °C ... +80 °C Immunité aux chocs et aux vibrations 30 g, 11 ms / 10 … 55 Hz, 1 mm CEM Selon EN 60947-5-2 Mode de raccordement Câble, 3 fils, 2 m Mode de raccordement, détail Section du conducteur 0,09 mm² Diamètre de câble Ø 2,2 mm Rayon de courbure En cas de pose fixe > 2 x diamètre de câble À l’état en mouvement > 5 x diamètre de câble Sortie de câble Axial

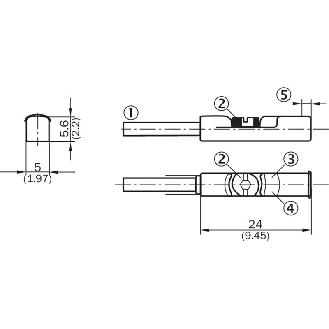

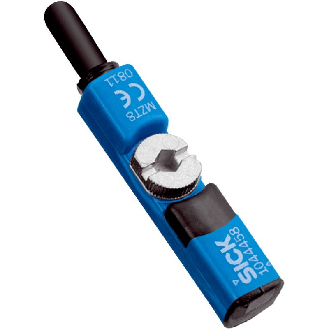

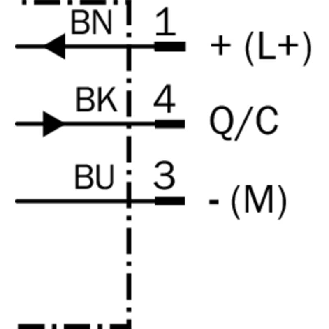

Capteurs pour vérins• Type de vérins: Vérins à rainure en T• Version électrique: 3 fils DC• Sortie de commutation: PNP • Type de commutation: Contact à fermeture (NO) • Fréquence de commutation: 1.000 Hz • Interface de communication: IO-Link • Raccordement: Câble, 3 fils, 2 m, PUR• Tension d'alimentation: 10-30Vdc• Longueur du boîtier: 24 mm • Indice de protection: IP68 (EN 60529), IP69K Selon DIN 40050• Température de fonctionnement: –30 °C .. . +80 °C • Smart Sensor: Enhanced Sensing, Communication efficace• Série: MZT8 VIA

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en T • Version électrique: 4 fils DC• Sortie de commutation: 2 x PNP• Type de commutation: Contact à fermeture (NO)• Interface de communication: -• Raccordement: Câble avec connecteur mâle M12, 4 pôles, 0,3 m, PUR• Tension d'alimentation: 10-30Vdc• Longueur du boîtier: 40 mm• Matériau du boîtier: Plastique• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –20 °C .. . +75 °C• Série: MZ2Q-T

Transducteur rectiligne de position• Connexions électriques: Connecteur 4 pôles: DIN43650 ISO4400• Course électrique utile: 075 mm• Linéarité indépendante: Jusqu’à ± 0,05%• Résolution: Infinie• Degré de protection: IP60• Certificat en annexe: Aucun• Longueur câble: Aucun• Couleur des têtes en plastique: Vert

Capteur de position linéaire avec corps cylindrique 1/2"• Course: 50 mm• Fixation mécanique: Montage par étriers• Linéarité indépendante: Jusqu’à ± 0,1%• Résolution: Infinie• Température de travail: -30...+100°C• Connexion électrique: Câble blindé à 3 conducteurs L= 1 m• Degré de protection: IP60• Certificat en annexe: Aucun• Couleur des têtes en plastique: Vert• Contenu de la livraison: Étriers de fixation pour PZ12 - S (2 pcs) STA074

Capteur de position linéaire avec tige • Course: 150 mm• Entraînement mécanique par rotule à rattrapage de jeu, avec filetage M4• Linéarité indépendante: Jusqu’à ± 0,05%• Résolution: Infinie• Connexions électriques: Câble PVC 3 pôles 3x0.25 lg 2 m• Degré de protection: IP40• Certificat en annexe: Aucun• Etriers de montage: Standard (PKIT005)• Couleur des têtes en plastique: Vert

Palpeur avec embout à bille• Course: 025 mm• Tige de commande montée sur double palier et avec ressort de rappel• Touche de mesure avec tige filetée M2,5 et bille en acier inox• Linéarité indépendante: Jusqu’à ± 0,1%• Résolution: Infinie• Température de travail: -30...+100°C• Connexions électriques: Câble 1 m• Degré de protection: IP40• Certificat en annexe: Aucun• Etriers de montage: Standard (PKIT005)• Couleur des têtes en plastique: Vert

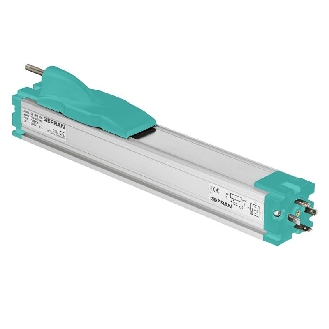

Transducteur de position modele PK• Raccordement: Sortie connecteur 4 pôles DIN43650-ISO4400• Course électrique utile: 150 mm• Certificat en annexe: Courbe de linéarité à joindre• Etriers de montage: Standard (PKIT005)• Couleur des têtes en plastique: Vert• Degré de protection: IP40• Température de travail -30...+100°C

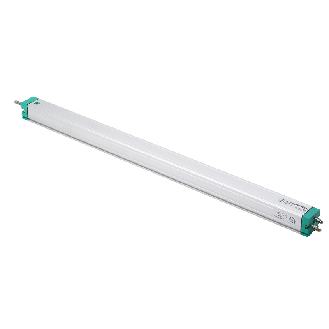

Transducteur rectiligne de position• Connexions électriques: Connecteur 3 pôles• Course électrique utile: 200 mm• Linéarité indépendante: Jusqu’à ± 0,05%• Résolution: Infinie• Degré de protection: IP60• Certificat en annexe: Aucun• Longueur câble: Aucun• Couleur des têtes en plastique: Vert

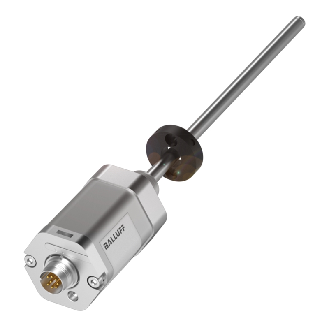

Transducteur magnétostrictif de position rectiligne sans contact• Course: 200 mm• Signal de sortie: Analogique• Sortie: 4…20 mA, 1 curseur, sortie directe seulement• Raccordement: Connecteur 4 pôles EN175301-803A• Plage d’alimentation: 24Vcc ±20%• Degré de protection: IP67• Température de fonctionnement: -20...+75°C• Série: WPG-A

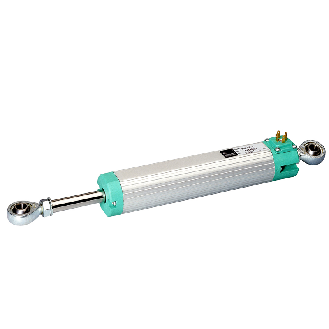

Capteur de position linéaire autoporteur à corps cylindrique• Course électrique utile: 100 mm• Fixation: 2 Etriers mobiles avec entr’axe longitudinal variable• Mouvement angulaire: Jusqu’à ± 30° maximum• Linearité indépendante: Jusqu’à ± 0,05%• Répétabilité: 0,01 mm• Résolution: Infinie• Connexion électiques: Connecteur à 4 broches DIN43650 ISO4400• Couleur des têtes en plastique: Vert• Matériau du boîtier: Aluminium anodisé Nylon 66 G 25• Degré de protection: IP65• Température de travail: -30...+100°C

Capteur de déplacement Micropulse• Forme: Série Profil• Fixation: Brides de fixation• Capteur de position, nombre max.: 1• Plage de mesure: 325 mm• Résolution: max . 2 µm• Ecart de linéarité max.: ±100 µm• Fidélité de répétition: max . 0,1 mV• Sortie analogique: tension 0…10 V, 10…0 V• Raccordement: Connecteur, M16x0,75, 8 pôles• Tension d'alimentation: 20-28Vdc• Matériau du boîtier: Aluminium• Classe de protection: IP67• Température ambiante: -40...85 °C
