Ampli. fibre NPN Pot. 10-30Vdc, M12 4P (Fibre Type B)

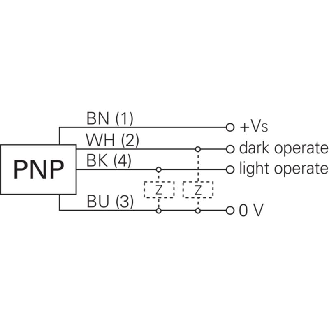

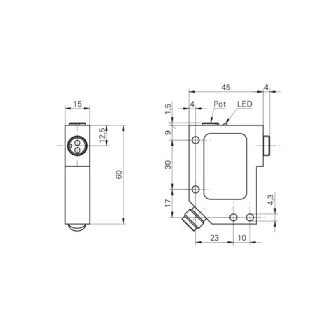

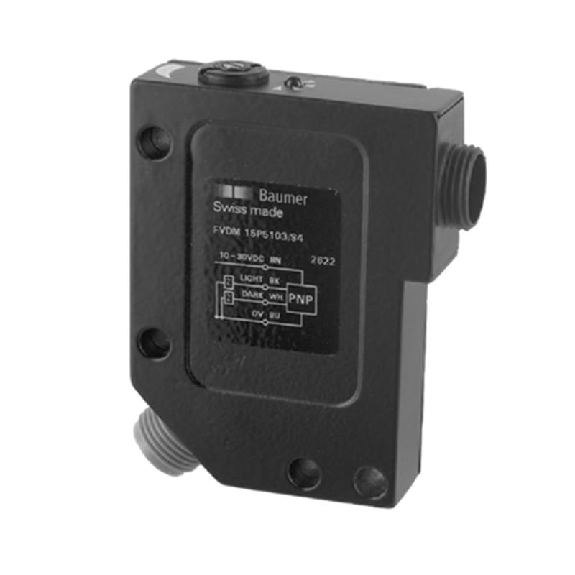

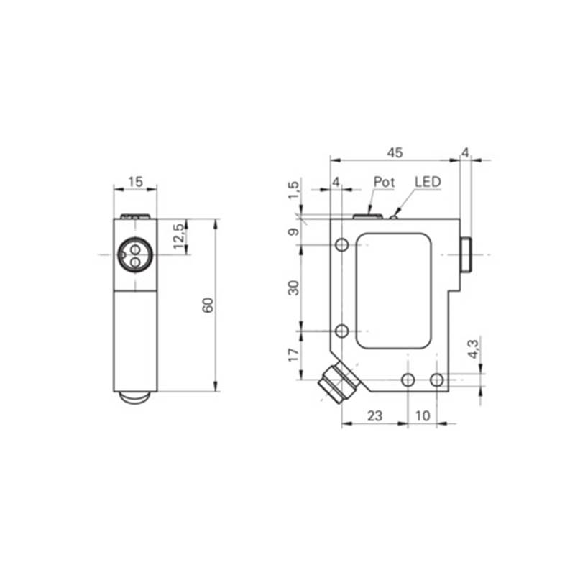

Amplificateur pour fibres optiques• Format: Parallélépipédique• Distance de commutation max.: 1,2 m en barrage / 240 mm en direct• Réglage: Potentiomètre, 20 tours • Source d'émission: LED, Lumière infrarouge• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (L x H x P): 15 x 60 x 45 mm• Matériau du boîtier: Aluminium moulé sous pression • Indice de protection: IP65 • Température de fonctionnement -25 .. . +65 °C

Amplificateur pour fibres optiques• Format: Parallélépipédique• Distance de commutation max.: 1,2 m en barrage/240 mm en direct• Réglage: Potentiomètre, 20 tours • Source d'émission: LED, Lumière infrarouge• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Interface de communication: -• Raccordement: Câble 2 m• Tension d'alimentation: 10-30Vdc• Dimensions (L x H x P): 15 x 60 x 45 mm• Matériau du boîtier: Aluminium moulé sous pression • Indice de protection: IP65 • Température de fonctionnement -25 .. . +65 °C

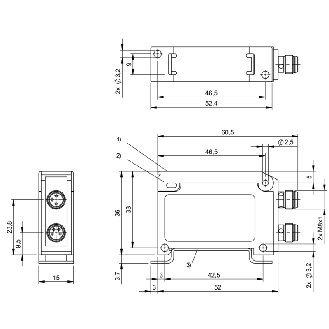

Amplificateur pour fibres optiques• Format: Parallélépipédique• Distance de commutation max.: Voir fibres optiques• Réglage: Potentiomètre, 1 tour• Source d'émission: LED, Lumière rouge• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Féquence de communication: 1 kHz • Raccordement: Connecteur mâle M12-A, 4 pôles, radial• Tension d'alimentation: 10-30Vdc• Dimensions: 15 x 26 x 67 mm • Matériau du boîtier: Polyammide • Indice de protection: IP67• Température de fonctionnement: -25 .. . +70 °C• Série: FS1

Amplificateur pour fibres optiques• Format: Parallélépipédique• Portée de service Sb: 160 mm (FSE 200C1002)• Portée Tw: 45 mm (FUE 200C1003)• Réglage: Potentiomètre, 270°• Source d'émission: LED, Lumière rouge• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Interface de communication: -• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (L x H x P): 10,4 x 27 x 14 mm• Matériau du boîtier: Plastique (ASA) • Indice de protection: IP67• Température de fonctionnement: -25 .. . +65 °C

Amplificateur à fibres optiques• Format: Parallélépipédique• Distance de commutation max.: 0 mm .. . 190 mm (Direct sur l'objet avec LL3-DK06)• Distance de commutation max.: 0 mm .. . 800 mm (Barrage avec LL3-TB02)• Réglage: Potentiomètre, 8 tours• Source d'émission: LED, Lumière rouge visible• Nombre de sorties de commutation: 1• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 2 kHz• Temporisation: Retard au déclenchement 40 ms• Raccordement: Connecteur mâle M8, 4 pôles • Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 10 mm x 31,7 mm x 72,5 mm • Matériau du boîtier: Plastique, PC/POM • Indice de protection: IP66• Température de fonctionnement: –25 °C .. . +55 °C • Série: GLL170

Optical Fibre Amplifier NPN L/D Teach-in plast . conn . M12

Optical Fibre Amplifier NPN L/D Teach-in metal . conn . M12

Amplificateur pour fibres optiques• Format: Parallélépipédique• Distance de commutation max.: Voir fibres optiques• Réglage: Potentiomètre, 1 tour• Source d'émission: LED, Lumière rouge• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Féquence de communication: 1 kHz • Raccordement: Connecteur mâle M12-A, 4 pôles, radial• Tension d'alimentation: 10-30Vdc• Dimensions: 15 x 26 x 67 mm • Matériau du boîtier: Polyammide • Indice de protection: IP67• Température de fonctionnement: -25 .. . +70 °C• Série: FS1

Amplificateur pour fibres optiques• Format: Parallélépipédique• Portée de service Sb: 160 mm (FSE 200C1002)• Portée Tw: 45 mm (FUE 200C1003)• Réglage: Potentiomètre, 270°• Source d'émission: LED, Lumière rouge• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Interface de communication: -• Raccordement: Câble 2 m• Tension d'alimentation: 10-30Vdc• Dimensions (L x H x P): 10,4 x 27 x 14 mm• Matériau du boîtier: Plastique (ASA) • Indice de protection: IP67• Température de fonctionnement: -25 .. . +65 °C

Amplificateur à fibres optiques• Type: Autonome• Format: Parallélépipédique• Distance de commutation max.: 0 mm .. . 190 mm (Direct sur l'objet avec LL3-DK06)• Distance de commutation max.: 0 mm .. . 800 mm (Barrage avec LL3-TB02)• Réglage: Potentiomètre, 8 tours• Source d'émission: LED, Lumière rouge visible• Nombre de sorties de commutation: 1 • Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 2 kHz• Temporisation: Retard au déclenchement 40 ms• Raccordement: Câble, 3 fils, 2 m, 2 m• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 10 mm x 31,7 mm x 72,5 mm • Matériau du boîtier: Plastique, PC/POM • Indice de protection: IP66• Température de fonctionnement: –25 °C .. . +55 °C • Série: GLL170

Amplificateur pour fibres optiques• Format: Parallélépipédique• Distance de commutation max.: Voir fibres optiques• Réglage: Potentiomètre, 1 tour• Source d'émission: LED, Lumière rouge• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Féquence de communication: 1 kHz • Raccordement: Câble 2 m, radial• Tension d'alimentation: 10-30Vdc• Dimensions: 15 x 26 x 67 mm • Matériau du boîtier: Polyammide • Indice de protection: IP67• Température de fonctionnement: -25 .. . +70 °C• Série: FS1

Amplificateur pour fibres optiques• Format: Parallélépipédique• Portée de service Sb: 160 mm (FSE 200C1002)• Portée Tw: 45 mm (FUE 200C1003)• Réglage: Potentiomètre, 270°• Source d'émission: LED, Lumière rouge• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Interface de communication: -• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (L x H x P): 10,4 x 27 x 14 mm• Matériau du boîtier: Plastique (ASA) • Indice de protection: IP67• Température de fonctionnement: -25 .. . +65 °C

Amplificateur à fibres optiques• Format: Parallélépipédique• Distance de commutation max.: 0 mm .. . 190 mm (Direct sur l'objet avec LL3-DK06)• Distance de commutation max.: 0 mm .. . 800 mm (Barrage avec LL3-TB02)• Réglage: Potentiomètre, 8 tours• Source d'émission: LED, Lumière rouge visible• Nombre de sorties de commutation: 1• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Temps de réponse: max . 250 µs• Fréquence de commutation: 2 kHz• Temporisation: Retard au déclenchement 40 ms• Raccordement: Connecteur mâle M8, 4 pôles • Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 10 mm x 31,7 mm x 72,5 mm • Matériau du boîtier: Plastique, PC/POM • Indice de protection: IP66• Température de fonctionnement: –25 °C .. . +55 °C • Série: GLL170

Ampli. fibre PNP Pot. LR LO/DO IP66 10-30Vdc, M08 4P > Caractéristiques : Type d'appareil : Amplificateurs à fibres optiques Type d’appareil, détail : Autonome Dimensions (l x H x P) : 10 mm x 31,7 mm x 72,5 mm Forme du boîtier (émission de lumière) : Rectangulaire Distance de commutation max. : 0 mm ... 190 mm, Système de détection 1) 2) 0 mm ... 800 mm, système émetteur-récepteur 3) Distance de commutation : 0 mm ... 160 mm, Système de détection 1) 2) 0 mm ... 700 mm, système émetteur-récepteur 3) Type de lumière : Lumière rouge visible Source d'émission : LED 4) Longueur d'onde : 632 nm Réglage : Potentiomètre, 8 tours 5) Affichage : LED Écran : LED d'état 1) Objet avec 90 % de réémission (par rapport au blanc standard selon DIN 5033). 2) LL3-DK06. 3) LL3-TB02. 4) Durée de vie moyenne de 100.000 h à TU = + 25°C. 5) Échelle de sensibilité 230°. > Mécanique/électronique : Tension d'alimentation : 10 V DC ... 30 V DC 1) Ondulation résiduelle : ≤ 10 % 2) Consommation : 30 mA 3) Sortie de commutation : PNP Nombre de sorties de commutation : 1 Type de commutation : Commutation claire/sombre Type de commutation sélectionnable : À sélectionner via le commutateur rotatif Temps de réponse : ≤ 250 µs 4) Fonction temporelle : Sans temporisation Retard au déclenchement Temporisation : À sélectionner via le commutateur rotatif, 0 ms ... 40 ms Mode de raccordement : Connecteur mâle M8, 4 pôles Matériau du câble : PVC Section du conducteur : 0,2 mm² Diamètre de câble : Ø 3,8 mm Protections électriques : A 5) B 6) C 7) D 8) Classe de protection : III Poids : 19 g Matériau du boîtier : Plastique, PC/POM Couple de serrage max. : 0,5 Nm Contenu de la livraison : Équerre de fixation BEF-WLL180 Température de fonctionnement : –25 °C ... +55 °C Température ambiante d’entreposage : –40 °C ... +70 °C 1) Valeurs limites. 2) Ne doit pas être supérieur ou inférieur aux valeurs de tolérance Uv. 3) Sans charge. 4) Durée du signal sur charge ohmique. 5) A = raccordements UV protégés contre les inversions de polarité. 6) B = entrées et sorties protégées contre les inversions de polarité. 7) C = suppression des impulsions parasites. 8) D = sorties protégées contre les courts-circuits et les surcharges. 9) Lorsque les fibres optiques LL3 sont bien connectées.

Amplificateur à fibres optiques• Format: Parallélépipédique• Distance de commutation max.: 0 mm .. . 135 mm (Direct sur l'objet avec LL3-DK06)• Distance de commutation max.: 0 mm .. . 500 mm (Barrage avec LL3-TB02)• Réglage: Potentiomètre, 8 tours• Source d'émission: LED, Lumière rouge visible• Nombre de sorties de commutation: 1• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Temps de réponse: max . 660 µs• Fréquence de commutation: 750 Hz• Temporisation: Retard au déclenchement 40 ms• Raccordement: Connecteur mâle M8, 4 pôles • Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 10 mm x 31,7 mm x 72,5 mm • Matériau du boîtier: Plastique, PC/POM • Indice de protection: IP66• Température de fonctionnement: –25 °C .. . +55 °C • Contenu de la livraison: Équerre de fixation BEF-WLL180• Série: GLL170
