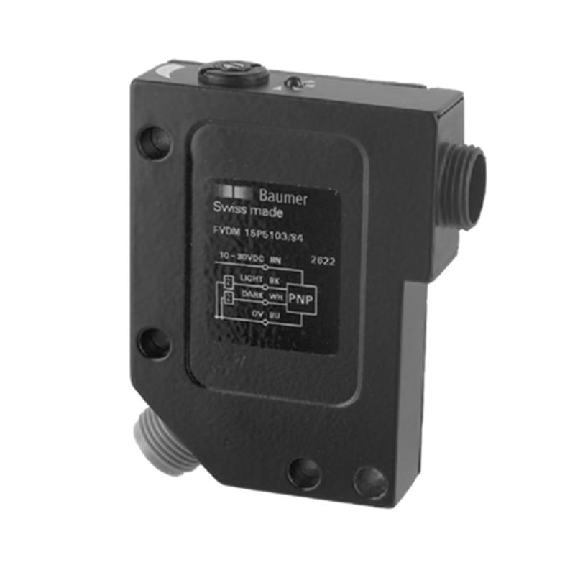

Ampli. fibre PNP Pot. IR LO/DO Vers. rapide, M12 4P

Amplificateur à fibres optiques• Type: Autonome• Format: Parallélépipédique• Distance de commutation max.: 0 mm .. . 190 mm (Direct sur l'objet avec LL3-DK06)• Distance de commutation max.: 0 mm .. . 800 mm (Barrage avec LL3-TB02)• Réglage: Potentiomètre, 8 tours• Source d'émission: LED, Lumière rouge visible• Nombre de sorties de commutation: 1 • Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 2 kHz• Temporisation: Retard au déclenchement 40 ms• Raccordement: Câble, 3 fils, 2 m, 2 m• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 10 mm x 31,7 mm x 72,5 mm • Matériau du boîtier: Plastique, PC/POM • Indice de protection: IP66• Température de fonctionnement: –25 °C .. . +55 °C • Série: GLL170

Amplificateur fibre optique, Standard, Réglage potentiomètre, Affichage barregraphe, 10-24 Vc.c., PNP, LO/DO, câble 5 m

Ampli. fibre PNP Pot. LR LO/DO IP66 10-30Vdc, M08 4P > Caractéristiques : Type d'appareil : Amplificateurs à fibres optiques Type d’appareil, détail : Autonome Dimensions (l x H x P) : 10 mm x 31,7 mm x 72,5 mm Forme du boîtier (émission de lumière) : Rectangulaire Distance de commutation max. : 0 mm ... 190 mm, Système de détection 1) 2) 0 mm ... 800 mm, système émetteur-récepteur 3) Distance de commutation : 0 mm ... 160 mm, Système de détection 1) 2) 0 mm ... 700 mm, système émetteur-récepteur 3) Type de lumière : Lumière rouge visible Source d'émission : LED 4) Longueur d'onde : 632 nm Réglage : Potentiomètre, 8 tours 5) Affichage : LED Écran : LED d'état 1) Objet avec 90 % de réémission (par rapport au blanc standard selon DIN 5033). 2) LL3-DK06. 3) LL3-TB02. 4) Durée de vie moyenne de 100.000 h à TU = + 25°C. 5) Échelle de sensibilité 230°. > Mécanique/électronique : Tension d'alimentation : 10 V DC ... 30 V DC 1) Ondulation résiduelle : ≤ 10 % 2) Consommation : 30 mA 3) Sortie de commutation : PNP Nombre de sorties de commutation : 1 Type de commutation : Commutation claire/sombre Type de commutation sélectionnable : À sélectionner via le commutateur rotatif Temps de réponse : ≤ 250 µs 4) Fonction temporelle : Sans temporisation Retard au déclenchement Temporisation : À sélectionner via le commutateur rotatif, 0 ms ... 40 ms Mode de raccordement : Connecteur mâle M8, 4 pôles Matériau du câble : PVC Section du conducteur : 0,2 mm² Diamètre de câble : Ø 3,8 mm Protections électriques : A 5) B 6) C 7) D 8) Classe de protection : III Poids : 19 g Matériau du boîtier : Plastique, PC/POM Couple de serrage max. : 0,5 Nm Contenu de la livraison : Équerre de fixation BEF-WLL180 Température de fonctionnement : –25 °C ... +55 °C Température ambiante d’entreposage : –40 °C ... +70 °C 1) Valeurs limites. 2) Ne doit pas être supérieur ou inférieur aux valeurs de tolérance Uv. 3) Sans charge. 4) Durée du signal sur charge ohmique. 5) A = raccordements UV protégés contre les inversions de polarité. 6) B = entrées et sorties protégées contre les inversions de polarité. 7) C = suppression des impulsions parasites. 8) D = sorties protégées contre les courts-circuits et les surcharges. 9) Lorsque les fibres optiques LL3 sont bien connectées.

Ampli. fibre PNP/NPN Teach LR LO/DO Tempo, M08 3P > Caractéristiques : Type d'appareil : Amplificateurs à fibres optiques Type d’appareil, détail : Autonome Dimensions (l x H x P) : 10 mm x 31,7 mm x 72,5 mm Forme du boîtier (émission de lumière) : Rectangulaire Distance de commutation max. : 0 mm ... 400 mm, Système de détection 1) 2) 0 mm ... 1.320 mm, système émetteur-récepteur 3) Distance de commutation : 0 mm ... 350 mm, Système de détection 1) 2) 0 mm ... 1.100 mm, système émetteur-récepteur 3) Type de lumière : Lumière rouge visible Source d'émission : LED 4) Longueur d'onde : 632 nm Réglage : Touche d'apprentissage Câble Touches plus / moins Affichage : Écran Écran: LED d'état, Écran numérique à quatre chiffres, affichage au choix : valeur en pour cents, valeur digit absolue et afficheur bargraph / affichage des paramètres 1) Objet avec 90 % de réémission (par rapport au blanc standard selon DIN 5033). 2) LL3-DK06. 3) LL3-TB02. 4) Durée de vie moyenne de 100.000 h à TU = + 25°C. > Mécanique/électronique : Tension d'alimentation : 10 V DC ... 30 V DC 1) Ondulation résiduelle : ≤ 10 % 2) Consommation : 40 mA 3) Sortie de commutation : PNP NPN À sélectionner via le menu Nombre de sorties de commutation : 1 Type de commutation : Commutation claire/sombre Type de commutation sélectionnable : À sélectionner via le menu Temps de réponse : ≤ 250 µs, à sélectionner via le menu 4) ≤ 50 µs 4) Fréquence de commutation : 2 kHz 10 kHz Fonction temporelle : Retard à l'enclenchement Retard au déclenchement One Shot Sans temporisation Temporisation : Programmable, 0 ms ... 9.999 ms Entrée : Entrée Apprentissage (Teach-in) Mode de raccordement : Connecteur mâle M8, 3 pôles Matériau du câble : PVC Section du conducteur : 0,2 mm² Diamètre de câble : Ø 3,8 mm Protections électriques : A 5) B 6) C 7) D 8) Classe de protection : III Poids : 22 g Matériau du boîtier : Plastique, PC/POM Couple de serrage max. : 0,5 Nm Température de fonctionnement : –25 °C ... +55 °C Température ambiante d’entreposage : –40 °C ... +70 °C 1) Valeurs limites. 2) Ne doit pas être supérieur ou inférieur aux valeurs de tolérance Uv. 3) Sans charge. 4) Durée du signal sur charge ohmique. 5) A = raccordements UV protégés contre les inversions de polarité. 6) B = entrées et sorties protégées contre les inversions de polarité. 7) C = suppression des impulsions parasites. 8) D = sorties protégées contre les courts-circuits et les surcharges. 9) Lorsque les fibres optiques LL3 sont bien connectées. > Grandeurs caractéristiques relatives à la sécurité : MTTFD : 300 années DCavg : 0 %

Amplificateur de fibres optiques• Modèle : Potentiométrique• Temporisation : OFF delay (10 ou 40ms)• Prévention d’interférences : Incorporée jusqu’à 4 amplificateurs• Distance de détection : Dépend de la fibre utilisée• Temps de réponse : 0,25 / 2ms• Sortie transistor : 100mA max . • Sortie de commutation : NPN• Sortie transistor : 100mA maxi.• Diode émettrice : LED rouge• Consommation en courant hors charge 35mA max.• Matériau : Plastique• Indice de protection : IP40• Dimensions (HxlxP) : 30,5 x 10 x 64,5mm• Connexion : Connecteur• Alimentation : 12 - 24V DC (± 10%)• Température : -10°C à +55°C• Poids (environ) : 15g

Amplificateur pour fibres optiques• Format: Parallélépipédique• Portée de service Sb: 160 mm (FSE 200C1002)• Portée Tw: 45 mm (FUE 200C1003)• Réglage: Potentiomètre, 270°• Source d'émission: LED, Lumière rouge• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Interface de communication: -• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (L x H x P): 10,4 x 27 x 14 mm• Matériau du boîtier: Plastique (ASA) • Indice de protection: IP67• Température de fonctionnement: -25 .. . +65 °C

Amplificateur de fibre optique• Portée: Selon la fibre optique• Élément émetteur: LED rouge• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Temps de réponse: 0,25 ms• Raccordement Câble 2 m• Alimentation: 12 à 24 V CC• Classe de protection: IP40• Plage de température: -10 à +55 °C• Série: FX-500

Amplificateur pour fibres optiques• Format: Parallélépipédique• Portée de service Sb: 340 mm (FSE 200C1002)• Portée Tw: 130 mm (FUE 200C1003)• Réglage: Teach-in• Source d'émission: LED, Lumière rouge • Afficheur: 2 x 4-digit• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Retardement à l'enclenchement/au déclenchement: 1 … 5000 ms• Interface de communication: -• Raccordement: Câble 2 m• Tension d'alimentation: 10,8-26,4 Vdc• Dimensions (L x H x P): 10 x 33,8 x 70,2 mm• Matériau du boîtier: Polycarbonate/ABS• Indice de protection: IP40• Température de fonctionnement: -20 .. . +55 °C

Micromote - Amplificateur pour têtes de capteur optiques• Interface: Analogique, tension 0…10 V • Affichage: LED verte : tension d'emploi, Intensité du signal - Affichage à segments • Possibilité de réglage:- Sensibilité (Sn), - Apprentissage Sn, - Mode d'apprentissage Aut/Pot, - Sens de lecture affichage à segments, - Activation / désactivation affichage à segments, - Activation / désactivation blocage des touches, - Réglage usine (RAZ) • Dispositif de réglage: Interrupteur à coulisse 4 positions • Raccordement: Connecteur mâle M8x1, 4 pôles • Tension d'emploi Ub: 15...30 VDC • Dimensions: 15 x 36 x 61 mm • Matériau du boîtier: ABS, PC • Homologation / conformité: CE, EAC, WEEE• Série: SA-OH

Amplificateur pour fibres optiques• Format: Parallélépipédique• Distance de commutation max.: 1,2 m en barrage/240 mm en direct• Réglage: Potentiomètre, 20 tours • Source d'émission: LED, Lumière infrarouge• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (L x H x P): 15 x 60 x 45 mm• Matériau du boîtier: Aluminium moulé sous pression • Indice de protection: IP65 • Température de fonctionnement -25 .. . +65 °C

Amplificateur à fibres optiques• Format: Parallélépipédique• Affichage: LED• Distance de commutation max.: 0 .. . 150 mm, directe sur l'objet• Distance de commutation max.: 0 .. . 800 mm, barrage émetteur-récepteur • Réglage: Potentiomètre, 270°• Source d'émission: LED, Lumière rouge visible• Sortie de commutation: Relais SPST-NO 3A (240VAC), 3A (30VDC)• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 25 Hz• Raccordement: Raccordement sur bornier• Tension d'alimentation: 12-240Vdc/24-240Vac• Dimensions (l x H x P): 25 mm x 77,8 mm x 63 mm• Matériau du boîtier: Plastique, ABS• Indice de protection: IP66• Température de fonctionnement: –25 °C .. . +55 °C• Compris dans la livraison: Équerre de fixation BEF-W260• Série: WLL260

Amplificateur à fibre, entrée à deux fibres, affichage numérique double, réglage intelligent, plusieurs fonctions, 2 sorties npn, câble de 2 m
