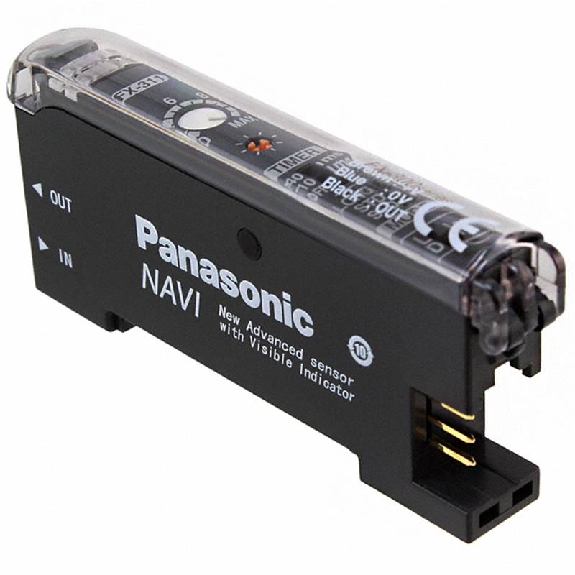

Ampli. fibre NPN Pot. Led rouge LO/DO, connecteur CN-73/71

Amplificateur à fibres optiques• Format: Parallélépipédique• Affichage: LED• Distance de commutation max.: 0 .. . 150 mm, directe sur l'objet• Distance de commutation max.: 0 .. . 800 mm, barrage émetteur-récepteur • Réglage: Potentiomètre, 270°• Source d'émission: LED, Lumière rouge visible• Sortie de commutation: Relais SPST-NO 3A (240VAC), 3A (30VDC)• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 25 Hz• Raccordement: Raccordement sur bornier• Tension d'alimentation: 12-240Vdc/24-240Vac• Dimensions (l x H x P): 25 mm x 77,8 mm x 63 mm• Matériau du boîtier: Plastique, ABS• Indice de protection: IP66• Température de fonctionnement: –25 °C .. . +55 °C• Compris dans la livraison: Équerre de fixation BEF-W260• Série: WLL260

Amplificateur pour fibres optiques• Format: Parallélépipédique• Portée de service Sb: 160 mm (FSE 200C1002)• Portée Tw: 45 mm (FUE 200C1003)• Réglage: Potentiomètre, 270°• Source d'émission: LED, Lumière rouge• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Interface de communication: -• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (L x H x P): 10,4 x 27 x 14 mm• Matériau du boîtier: Plastique (ASA) • Indice de protection: IP67• Température de fonctionnement: -25 .. . +65 °C

Amplificateur fibre optique, Standard, Réglage potentiomètre, Affichage barregraphe, 10-24 Vc.c., PNP, LO/DO, câble 5 m

Amplificateur pour fibres optiques• Format: Parallélépipédique• Portée de service Sb: 340 mm (FSE 200C1002)• Portée Tw: 130 mm (FUE 200C1003)• Réglage: Teach-in• Source d'émission: LED, Lumière rouge • Afficheur: 2 x 4-digit• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Retardement à l'enclenchement/au déclenchement: 1 … 5000 ms• Interface de communication: -• Raccordement: Câble 2 m• Tension d'alimentation: 10,8-26,4 Vdc• Dimensions (L x H x P): 10 x 33,8 x 70,2 mm• Matériau du boîtier: Polycarbonate/ABS• Indice de protection: IP40• Température de fonctionnement: -20 .. . +55 °C

Amplificateur pour fibres optiques• Format: Parallélépipédique• Distance de commutation max.: 1,2 m en barrage• Distance de commutation max.: 240 mm en direct• Réglage: Potentiomètre, 20 tours• Source d'émission: LED, Lumière infrarouge• Type: Version rapide• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (L x H x P): 15 x 60 x 45 mm• Matériau du boîtier: Aluminium moulé sous pression • Indice de protection: IP65 • Température de fonctionnement -25 .. . +65 °C

Ampli. fibre PNP/NPN Teach LR LO/DO Tempo, M08 3P > Caractéristiques : Type d'appareil : Amplificateurs à fibres optiques Type d’appareil, détail : Autonome Dimensions (l x H x P) : 10 mm x 31,7 mm x 72,5 mm Forme du boîtier (émission de lumière) : Rectangulaire Distance de commutation max. : 0 mm ... 400 mm, Système de détection 1) 2) 0 mm ... 1.320 mm, système émetteur-récepteur 3) Distance de commutation : 0 mm ... 350 mm, Système de détection 1) 2) 0 mm ... 1.100 mm, système émetteur-récepteur 3) Type de lumière : Lumière rouge visible Source d'émission : LED 4) Longueur d'onde : 632 nm Réglage : Touche d'apprentissage Câble Touches plus / moins Affichage : Écran Écran: LED d'état, Écran numérique à quatre chiffres, affichage au choix : valeur en pour cents, valeur digit absolue et afficheur bargraph / affichage des paramètres 1) Objet avec 90 % de réémission (par rapport au blanc standard selon DIN 5033). 2) LL3-DK06. 3) LL3-TB02. 4) Durée de vie moyenne de 100.000 h à TU = + 25°C. > Mécanique/électronique : Tension d'alimentation : 10 V DC ... 30 V DC 1) Ondulation résiduelle : ≤ 10 % 2) Consommation : 40 mA 3) Sortie de commutation : PNP NPN À sélectionner via le menu Nombre de sorties de commutation : 1 Type de commutation : Commutation claire/sombre Type de commutation sélectionnable : À sélectionner via le menu Temps de réponse : ≤ 250 µs, à sélectionner via le menu 4) ≤ 50 µs 4) Fréquence de commutation : 2 kHz 10 kHz Fonction temporelle : Retard à l'enclenchement Retard au déclenchement One Shot Sans temporisation Temporisation : Programmable, 0 ms ... 9.999 ms Entrée : Entrée Apprentissage (Teach-in) Mode de raccordement : Connecteur mâle M8, 3 pôles Matériau du câble : PVC Section du conducteur : 0,2 mm² Diamètre de câble : Ø 3,8 mm Protections électriques : A 5) B 6) C 7) D 8) Classe de protection : III Poids : 22 g Matériau du boîtier : Plastique, PC/POM Couple de serrage max. : 0,5 Nm Température de fonctionnement : –25 °C ... +55 °C Température ambiante d’entreposage : –40 °C ... +70 °C 1) Valeurs limites. 2) Ne doit pas être supérieur ou inférieur aux valeurs de tolérance Uv. 3) Sans charge. 4) Durée du signal sur charge ohmique. 5) A = raccordements UV protégés contre les inversions de polarité. 6) B = entrées et sorties protégées contre les inversions de polarité. 7) C = suppression des impulsions parasites. 8) D = sorties protégées contre les courts-circuits et les surcharges. 9) Lorsque les fibres optiques LL3 sont bien connectées. > Grandeurs caractéristiques relatives à la sécurité : MTTFD : 300 années DCavg : 0 %
