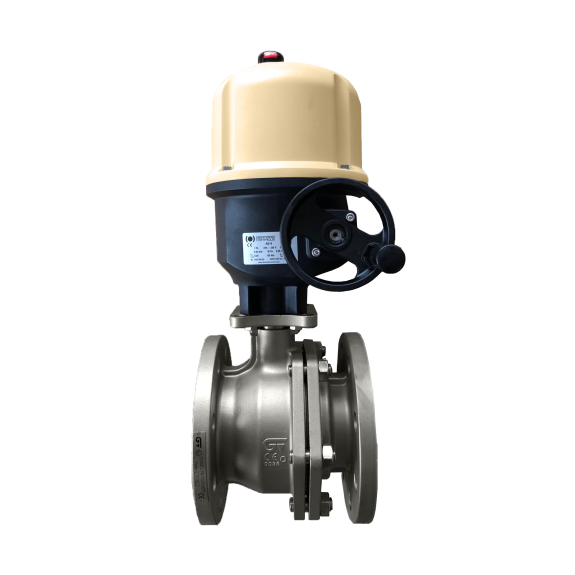

Vannes à sphère - Inox - PTFE - DN80 - A brides GN16 - PN16 - 2/2 - 2 pièces + servomoteur AQ10
Paiement sécurisé
Virement bancaire
Informations de livraison
2 articles en stock
Livraison standard entre le 12/12 et le 14/12
Vendu et expédié par
Les vannes à boisseau sphérique en Inox de la marque ASCO sont des équipements de haute qualité conçus pour répondre aux exigences les plus strictes en matière de contrôle de fluides. Cette vanne, de type 2/2 et composée de 2 pièces, est équipée d'un servomoteur AQ10 pour une commande précise et efficace.
- DN : 80
- Raccordement à brides : suivant EN1092 GN16
- Passage : intégral
- Corps : en Acier Inox 316 (1.4408)
- Sphère : en Acier Inox 316 (1.4408)
- Sièges : en PTFE +15% de fibres de verre
- O-ring d'axe : en FKM
- Pression de service maximale : 16 bar
- Plage de température du fluide : de -30°C à +180°C
- Axe : inéjectable
- Dispositif anti-statique : double, spécialement requis avec les fluides inflammables
- Conception sécurité feu : Fire Safe
- Compensation d'usure : par rondelles Belleville
- Plan de pose : ISO 5211 pour motorisation directe
- Longueur entre brides : suivant EN 558 série 27
Cette vanne est équipée d'un servomoteur électrique BERNARD CONTROLS, modèle AQ0010, offrant une version tout ou rien pour un contrôle précis du fluide. Avec une tension d'alimentation de 24V DC, un temps de manoeuvre de 21 secondes pour 90°, une puissance électrique de 0,03 kW et 2 contacts de fin de course SPDT, cette vanne garantit un fonctionnement fiable et sécurisé. De plus, elle est dotée d'une commande manuelle de secours pour une utilisation en cas d'urgence.
Les vannes à sphère en Inox de la marque ASCO sont des produits de haute qualité, offrant fiabilité, performance et sécurité pour vos applications industrielles.
Caractéristiques
- Nom/numéro du modèle
- BAFE.001.080.24/DC
- Référence DirectIndustry
- 0007818487
Description
Les vannes à boisseau sphérique en Inox de la marque ASCO sont des équipements de haute qualité conçus pour répondre aux exigences les plus strictes en matière de contrôle de fluides. Cette vanne, de type 2/2 et composée de 2 pièces, est équipée d'un servomoteur AQ10 pour une commande précise et efficace.
- DN : 80
- Raccordement à brides : suivant EN1092 GN16
- Passage : intégral
- Corps : en Acier Inox 316 (1.4408)
- Sphère : en Acier Inox 316 (1.4408)
- Sièges : en PTFE +15% de fibres de verre
- O-ring d'axe : en FKM
- Pression de service maximale : 16 bar
- Plage de température du fluide : de -30°C à +180°C
- Axe : inéjectable
- Dispositif anti-statique : double, spécialement requis avec les fluides inflammables
- Conception sécurité feu : Fire Safe
- Compensation d'usure : par rondelles Belleville
- Plan de pose : ISO 5211 pour motorisation directe
- Longueur entre brides : suivant EN 558 série 27
Cette vanne est équipée d'un servomoteur électrique BERNARD CONTROLS, modèle AQ0010, offrant une version tout ou rien pour un contrôle précis du fluide. Avec une tension d'alimentation de 24V DC, un temps de manoeuvre de 21 secondes pour 90°, une puissance électrique de 0,03 kW et 2 contacts de fin de course SPDT, cette vanne garantit un fonctionnement fiable et sécurisé. De plus, elle est dotée d'une commande manuelle de secours pour une utilisation en cas d'urgence.
Les vannes à sphère en Inox de la marque ASCO sont des produits de haute qualité, offrant fiabilité, performance et sécurité pour vos applications industrielles.
