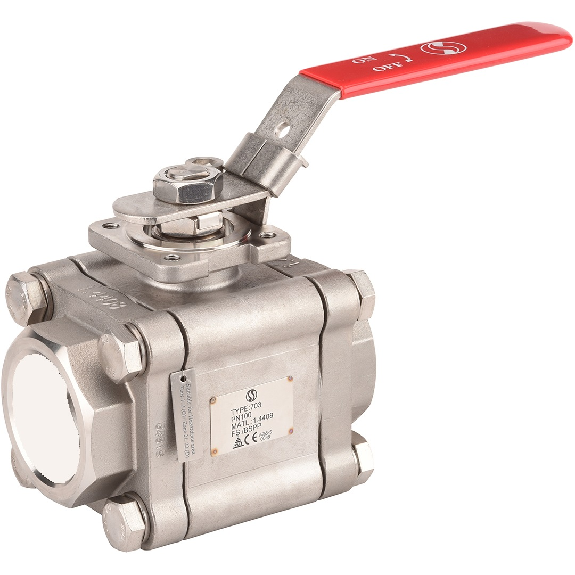

Vannes à sphère - Inox 316 - PTFE - G1''1/4 - Butt weld - PN100 - 2/2 - 218°C
508,14 €TTC
Quantité
Paiement sécurisé
Virement bancaire
Informations de livraison
5 articles en stock
Frais de livraison min. :Offert
Livraison standard entre le 02/12 et le 04/12
Vendu et expédié par
Marque : Méca-Fluid
Titre : Vannes à sphère - Inox 316 - PTFE - G1''1/4 - Butt weld - PN100 - 2/2 - 218°C
Description : Les vannes à sphère en acier inox de la marque Méca-Fluid offrent une solution fiable et performante pour vos applications industrielles. Dotées d'un corps en acier inox 1.4408 en 3 pièces, ces vannes garantissent une qualité et une durabilité optimales.
- DN : 32
- Raccordement : À souder BW Ø42,7mm selon norme ASME B36.10 Schedule 40
- Passage : Intégral
- Pression de service maxi : 140 bar
- Utilisation avec vapeur : Jusqu'à 18 bar
- Tenue au vide : 10-² torr
- Température de service : -30°C à +220°C
Ces vannes à sphère sont conçues pour répondre aux exigences les plus élevées en matière de performance et de sécurité. Les sièges en PTFE chargé à 25% de carbone assurent une étanchéité fiable, tandis que l'étanchéité de tige en PTFE chargée à 15% de verre garantit une protection supplémentaire.
- Corps : Acier inox 1.4408
- Sphère : Acier inox CF8M
- Sièges : PTFE chargé 25% carbone
- Etanchéité de tige : PTFE chargée 15% verre
La vanne est équipée d'un presse étoupe avec rattrapage de jeu par rondelles élastiques, d'un double système antistatique et d'un levier cadenassable en inox 304 avec gaine plastique pour une commande manuelle sûre et facile.
De plus, elle répond aux normes de sécurité les plus strictes, avec une sécurité feu conforme aux normes ISO 10497 : 2010 et API 607 V.6. Elle est également certifiée ATEX Groupe II Catégorie 2 G/2D pour une utilisation en zones 1 & 21 et 2 & 22, selon la directive 2014/34/UE.
Ces vannes à sphère Méca-Fluid sont un choix idéal pour les applications industrielles nécessitant fiabilité, performance et sécurité.
Caractéristiques
- Nom/numéro du modèle
- BABM.003.054
- Référence DirectIndustry
- 0007814352
Description
Titre : Vannes à sphère - Inox 316 - PTFE - G1''1/4 - Butt weld - PN100 - 2/2 - 218°C
Description : Les vannes à sphère en acier inox de la marque Méca-Fluid offrent une solution fiable et performante pour vos applications industrielles. Dotées d'un corps en acier inox 1.4408 en 3 pièces, ces vannes garantissent une qualité et une durabilité optimales.
- DN : 32
- Raccordement : À souder BW Ø42,7mm selon norme ASME B36.10 Schedule 40
- Passage : Intégral
- Pression de service maxi : 140 bar
- Utilisation avec vapeur : Jusqu'à 18 bar
- Tenue au vide : 10-² torr
- Température de service : -30°C à +220°C
Ces vannes à sphère sont conçues pour répondre aux exigences les plus élevées en matière de performance et de sécurité. Les sièges en PTFE chargé à 25% de carbone assurent une étanchéité fiable, tandis que l'étanchéité de tige en PTFE chargée à 15% de verre garantit une protection supplémentaire.
- Corps : Acier inox 1.4408
- Sphère : Acier inox CF8M
- Sièges : PTFE chargé 25% carbone
- Etanchéité de tige : PTFE chargée 15% verre
La vanne est équipée d'un presse étoupe avec rattrapage de jeu par rondelles élastiques, d'un double système antistatique et d'un levier cadenassable en inox 304 avec gaine plastique pour une commande manuelle sûre et facile.
De plus, elle répond aux normes de sécurité les plus strictes, avec une sécurité feu conforme aux normes ISO 10497 : 2010 et API 607 V.6. Elle est également certifiée ATEX Groupe II Catégorie 2 G/2D pour une utilisation en zones 1 & 21 et 2 & 22, selon la directive 2014/34/UE.
Ces vannes à sphère Méca-Fluid sont un choix idéal pour les applications industrielles nécessitant fiabilité, performance et sécurité.
