Vanne à sphère corps 3 pièces en acier carbone - G2" FF - PN63 - max. 220°C
547,06 €TTC
Quantité
Paiement sécurisé
Virement bancaire
Informations de livraison
5 articles en stock
Frais de livraison min. :Offert
Livraison standard entre le 10/10 et le 12/10
Vendu et expédié par
Marque : Méca-Fluid

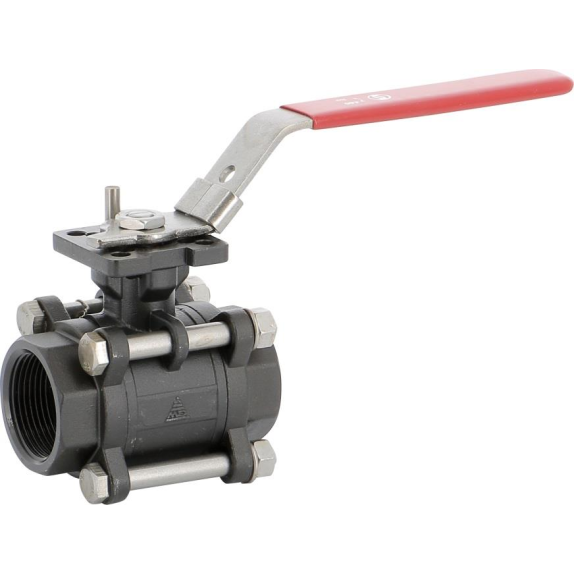

Titre : Vanne à sphère corps 3 pièces en acier carbone - G2" FF - PN63 - max. 220°C
La vanne à sphère corps 3 pièces en acier carbone de la marque Méca-Fluid est un équipement de haute qualité conçu pour répondre aux besoins des applications industrielles les plus exigeantes.
- DN : 50
- Raccordement : Taraudé G 2" (BSPP cylindrique) suivant norme ISO 228-1
- Passage : Intégral
- Pression de service maximale : 63 bar
- Pression maximale avec de la vapeur : 18 bar
- Utilisation sur le vide : Jusqu'à 10-² torr
- Corps : Acier carbone ASTM A216 WCB (EN 1.0619)
- Sphère : Acier inox ASTM A351 CF8M
- Sièges : PTFE avec 50% d'acier inox AISI 316
- Plage de température de service du fluide : -20°C à +220°C
- Système : Anti-statique
- Presse étoupe : Avec rattrapage de jeu par rondelles élastiques
- Commande : Par levier cadenassable
- Plan de pose : ISO 5211 pour montage direct d'un actionneur
- ATEX : Groupe II Catégorie 2 G/2D Zone 1 & 21 Zone 2 &22 (marquage en option) selon directive 2014/34/UE
Cette vanne à sphère est un choix idéal pour assurer un contrôle fiable des fluides dans des conditions de pression et de température variées. Sa conception robuste en acier carbone et acier inoxydable garantit une durabilité et une performance optimale.
Caractéristiques
- Nom/numéro du modèle
- BATM.032.002
- Référence DirectIndustry
- 0007815145
Description
Titre : Vanne à sphère corps 3 pièces en acier carbone - G2" FF - PN63 - max. 220°C
La vanne à sphère corps 3 pièces en acier carbone de la marque Méca-Fluid est un équipement de haute qualité conçu pour répondre aux besoins des applications industrielles les plus exigeantes.
- DN : 50
- Raccordement : Taraudé G 2" (BSPP cylindrique) suivant norme ISO 228-1
- Passage : Intégral
- Pression de service maximale : 63 bar
- Pression maximale avec de la vapeur : 18 bar
- Utilisation sur le vide : Jusqu'à 10-² torr
- Corps : Acier carbone ASTM A216 WCB (EN 1.0619)
- Sphère : Acier inox ASTM A351 CF8M
- Sièges : PTFE avec 50% d'acier inox AISI 316
- Plage de température de service du fluide : -20°C à +220°C
- Système : Anti-statique
- Presse étoupe : Avec rattrapage de jeu par rondelles élastiques
- Commande : Par levier cadenassable
- Plan de pose : ISO 5211 pour montage direct d'un actionneur
- ATEX : Groupe II Catégorie 2 G/2D Zone 1 & 21 Zone 2 &22 (marquage en option) selon directive 2014/34/UE
Cette vanne à sphère est un choix idéal pour assurer un contrôle fiable des fluides dans des conditions de pression et de température variées. Sa conception robuste en acier carbone et acier inoxydable garantit une durabilité et une performance optimale.
