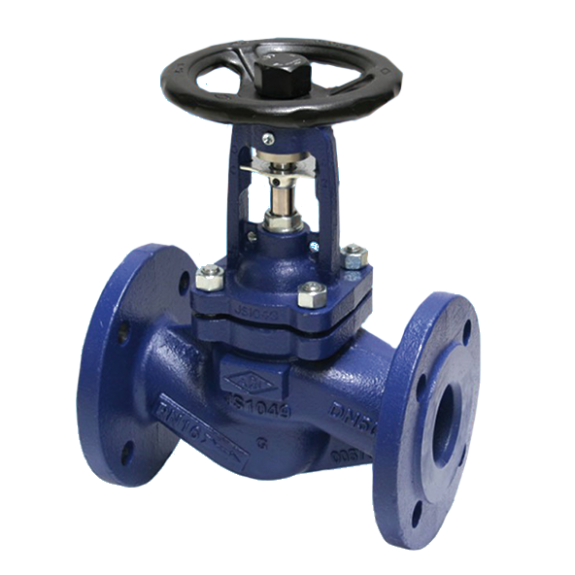

Vanne à soupape d'arrêt en fonte à passage droit avec brides et soufflet - DN200 - PN16 - max. 300°C
4 696,80 €TTC
Quantité
Paiement sécurisé
Virement bancaire
Informations de livraison
2 articles en stock
Frais de livraison min. :Offert
Livraison standard entre le 10/10 et le 12/10
Vendu et expédié par
Marque : ARI-Armaturen
Titre : Vanne à soupape d'arrêt en fonte à passage droit avec brides et soufflet - DN200 - PN16 - max. 300°C
La vanne à soupape d'arrêt en fonte à passage droit avec brides et soufflet ARI-FABA-Plus 12.046 est un équipement de qualité supérieure conçu pour répondre aux besoins des applications industrielles les plus exigeantes.
- DN : 200
- Raccordement à brides selon EN 1092-2 PN16
- Pression de service maximale : 16 bar
- Coefficient de débit Kv : 675 m³/h
- Corps en fonte coulée EN-JL 1040 (GG25)
- Clapet avec siège à portée conique en acier inox 1.4021+QT
- Bague de siège en acier inox 1.4021+QT
- Avec soufflet à double paroi en acier inox 1.4571
- Plage de température du fluide : de -10°C à +300°C
- Commande par volant non montant
- Indicateur de position
- Distance entre-brides selon EN 558 série 1
Marque : ARI-Armaturen
Catégorie : vanne
Cette vanne à soupape d'arrêt offre une fiabilité et une durabilité exceptionnelles, grâce à sa construction robuste en fonte et en acier inoxydable. Son soufflet à double paroi garantit une étanchéité optimale, même dans des conditions de température extrêmes allant jusqu'à 300°C.
Facile à installer et à utiliser, cette vanne ARI-Armaturen est l'option idéale pour les applications nécessitant un contrôle précis du débit et de la pression. Sa conception ergonomique avec indicateur de position permet une manipulation aisée et sécurisée.
Caractéristiques
- Nom/numéro du modèle
- GLFM.011.200
- Référence DirectIndustry
- 0007820884
Description
Titre : Vanne à soupape d'arrêt en fonte à passage droit avec brides et soufflet - DN200 - PN16 - max. 300°C
La vanne à soupape d'arrêt en fonte à passage droit avec brides et soufflet ARI-FABA-Plus 12.046 est un équipement de qualité supérieure conçu pour répondre aux besoins des applications industrielles les plus exigeantes.
- DN : 200
- Raccordement à brides selon EN 1092-2 PN16
- Pression de service maximale : 16 bar
- Coefficient de débit Kv : 675 m³/h
- Corps en fonte coulée EN-JL 1040 (GG25)
- Clapet avec siège à portée conique en acier inox 1.4021+QT
- Bague de siège en acier inox 1.4021+QT
- Avec soufflet à double paroi en acier inox 1.4571
- Plage de température du fluide : de -10°C à +300°C
- Commande par volant non montant
- Indicateur de position
- Distance entre-brides selon EN 558 série 1
Marque : ARI-Armaturen
Catégorie : vanne
Cette vanne à soupape d'arrêt offre une fiabilité et une durabilité exceptionnelles, grâce à sa construction robuste en fonte et en acier inoxydable. Son soufflet à double paroi garantit une étanchéité optimale, même dans des conditions de température extrêmes allant jusqu'à 300°C.
Facile à installer et à utiliser, cette vanne ARI-Armaturen est l'option idéale pour les applications nécessitant un contrôle précis du débit et de la pression. Sa conception ergonomique avec indicateur de position permet une manipulation aisée et sécurisée.
Vous pourriez aussi être intéressé par

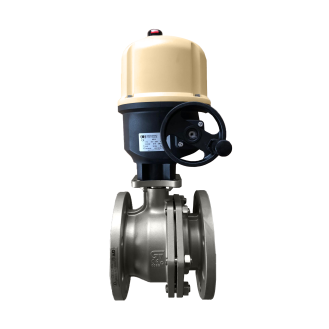

Vanne à boisseau sphérique en Inox corps 2 pièces à brides : - DN 150 - Raccordement à brides suivant EN1092 GN16 - Passage intégral - Corps en Acier Inox 316 (1.4408) - Sphère en Acier Inox 316 (1.4408) - Sièges en PTFE +15% de fibres de verre - O-ring d'axe en FKM - Pression de service maximale 16 bar - Plage de température du fluide de -30°C à +180°C - Axe inéjectable - Double dispositif anti-statique (spécialement requis avec les fuildes inflammables) - Conception sécurité feu (Fire Safe) - Système de compensation d'usure par rondelles Belleville - Plan de pose ISO 5211 pour motorisation directe - Longueur entre brides suivant EN 558 série 27 - Commande par servomoteur électrique BERNARD CONTROLS modèle AQ30 - Version tout ou rien - Tension d'alimentation 220-230V 50-60Hz - Temps de manoeuvre 30/35 secondes pour 90° - Puissance électrique 0,04 kW - 2 contacts de fin de course SPDT - commande manuelle d'urgence via volant à débrayage automatique
