Vanne à soupape d'arrêt en acier à passage droit avec brides - DN20 - PN40 - max. 450°C
Paiement sécurisé
Virement bancaire
Informations de livraison
2 articles en stock
Livraison standard entre le 08/12 et le 10/12
Vendu et expédié par

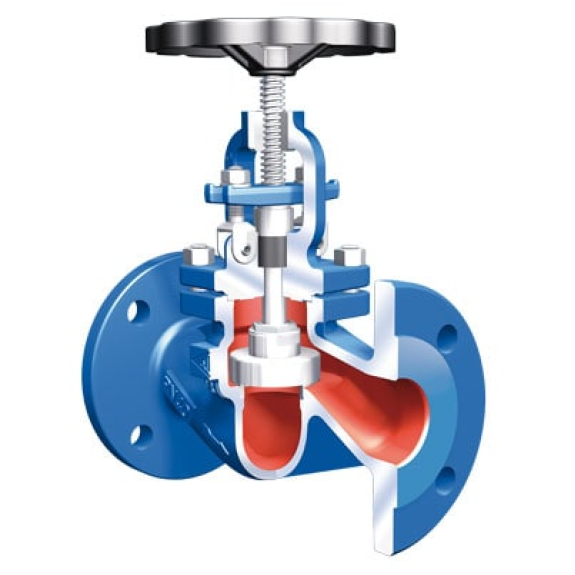

La vanne à soupape d'arrêt en acier à passage droit avec brides ARI-STOBU est un équipement de qualité supérieure conçu pour répondre aux besoins des applications industrielles les plus exigeantes. Dotée d'une construction robuste et de composants de haute performance, cette vanne garantit une fiabilité et une durabilité exceptionnelles.
- Figure : 35.006
- DN : 20
- Raccordement : à brides selon EN 1092-1 PN40
- Pression de service maximale : 40 bar
- Coefficient de débit Kv : 7,4 m³/h
- Corps : en acier moulé 1.0619+N
- Clapet : massif en acier inox 1.4021+QT
- Bague de siège : en acier inox 1.4021+QT
- Plage de température du fluide : de -10°C à +450°C
- Commande : par volant montant
- Distance entre-brides : selon EN 558 série 1
Cette vanne à soupape d'arrêt est fabriquée par la marque renommée ARI-Armaturen, gage de qualité et de performance. Elle appartient à la catégorie des vannes, offrant ainsi une solution fiable pour la régulation des fluides dans diverses applications industrielles.
Caractéristiques
- Nom/numéro du modèle
- GLFM.003.020
- Référence DirectIndustry
- 0007825117
Description
La vanne à soupape d'arrêt en acier à passage droit avec brides ARI-STOBU est un équipement de qualité supérieure conçu pour répondre aux besoins des applications industrielles les plus exigeantes. Dotée d'une construction robuste et de composants de haute performance, cette vanne garantit une fiabilité et une durabilité exceptionnelles.
- Figure : 35.006
- DN : 20
- Raccordement : à brides selon EN 1092-1 PN40
- Pression de service maximale : 40 bar
- Coefficient de débit Kv : 7,4 m³/h
- Corps : en acier moulé 1.0619+N
- Clapet : massif en acier inox 1.4021+QT
- Bague de siège : en acier inox 1.4021+QT
- Plage de température du fluide : de -10°C à +450°C
- Commande : par volant montant
- Distance entre-brides : selon EN 558 série 1
Cette vanne à soupape d'arrêt est fabriquée par la marque renommée ARI-Armaturen, gage de qualité et de performance. Elle appartient à la catégorie des vannes, offrant ainsi une solution fiable pour la régulation des fluides dans diverses applications industrielles.
