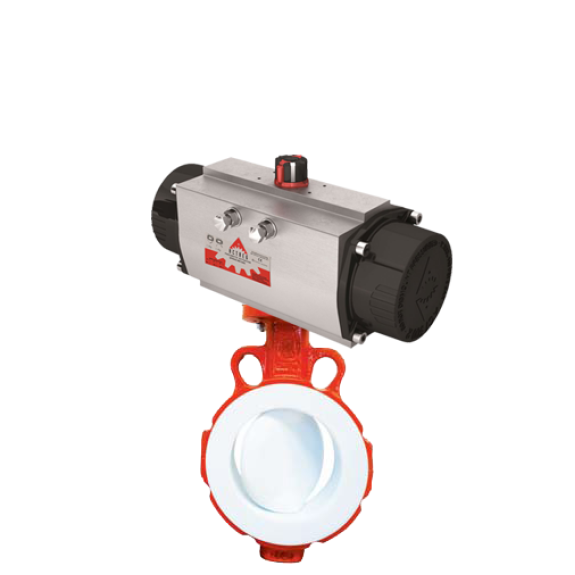

Vanne papillon WAFER - GGG40/PTFE/PTFE - DN50 - GN6/10/16 ANSI150 - PN10 - Cde pneu. simple effet NF
1 088,76 €TTC
Quantité
Paiement sécurisé
Virement bancaire
Informations de livraison
2 articles en stock
Frais de livraison min. :Offert
Livraison standard entre le 27/09 et le 29/09
Vendu et expédié par
Marque : ASCO
Titre : Vanne papillon WAFER - GGG40/PTFE/PTFE - DN50 - GN6/10/16 ANSI150 - PN10 - Cde pneu. simple effet NF
Description : Vanne papillon à commande pneumatique pour fluides agressifs
- Diamètre nominal (DN) : 50
- Type : WAFER à oreilles de centrage
- Raccordement : à placer entre brides PN10/16 et ASME B16.5 classe 150
- Pression de service maximale : 10 bar
- Corps : en deux pièces en fonte ductile EN-GJS-400-18 (GGG40) revêtu époxy 80 µm (RAL 2002)
- Papillon : avec axe en acier inox 1.4469 revêtu PTFE
- Manchette : en PTFE
- Plage de température du fluide : de -40°C à +200°C
- Encombrement : suivant ISO 5752/20, EN 558-1/20, API 609 catégorie A
- Test d'étanchéité : suivant EN 12266-1/P12 taux de fuite A
- Fonctionnement : Muni d'un actionneur simple effet Actreg Série ASR
- Fonction : Normalement fermée
- Commande : pneumatique
- Pression de pilotage : minimum 6 bar
Marque : ASCO
Catégorie : vanne
Cette vanne papillon WAFER de la marque ASCO est conçue pour les fluides agressifs. Avec un diamètre nominal de 50, elle est de type WAFER à oreilles de centrage, idéale pour un raccordement entre brides PN10/16 et ASME B16.5 classe 150. Sa pression de service maximale est de 10 bar, et son corps en fonte ductile GGG40 revêtu d'époxy assure une grande robustesse. Le papillon, avec axe en acier inox revêtu PTFE, et la manchette en PTFE garantissent une excellente étanchéité. Cette vanne peut fonctionner dans une plage de température allant de -40°C à +200°C. Conforme aux normes ISO 5752/20, EN 558-1/20, et API 609 catégorie A, elle a passé avec succès un test d'étanchéité selon la norme EN 12266-1/P12. Son fonctionnement en mode normalement fermée, avec commande pneumatique et pression de pilotage minimale de 6 bar, en fait un choix fiable pour vos applications industrielles.Caractéristiques
- Nom/numéro du modèle
- BUWP.013.050
- Référence DirectIndustry
- 0007814795
