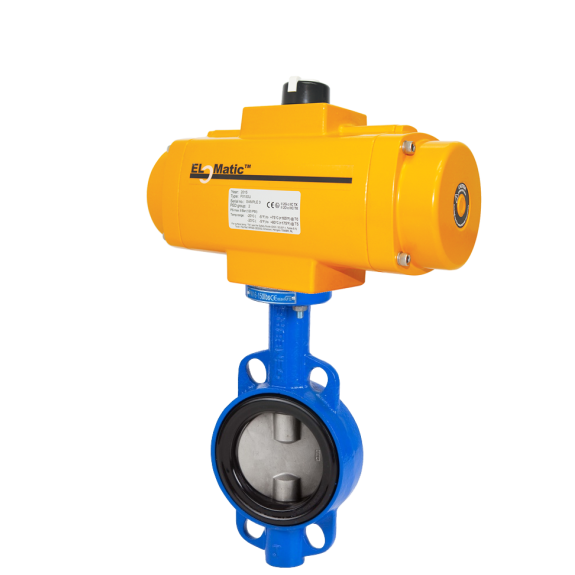

Vanne papillon WAFER - GG20/EPDM - DN80 - GN10/16 ANSI150 - PN16 - Pneu simple effet NF - Pour HVAC

1 050,18 €TTC
Quantité

Paiement sécurisé

visa
mastercard
cb

Virement bancaire

Informations de livraison

2 articles en stock

Frais de livraison min. :Offert

Livraison standard entre le 17/10 et le 19/10

Vendu et expédié par

Mecafluid Lux

Vanne papillon WAFER - GG20/EPDM - DN80 - GN10/16 ANSI150 - PN16 - Pneu simple effet NF - Pour HVAC
Vanne papillon WAFER - GG20/EPDM - DN80 - GN10/16 ANSI150 - PN16 - Pneu simple effet NF - Pour HVAC
Marque : ASCO

Titre : Vanne papillon WAFER - GG20/EPDM - DN80 - GN10/16 ANSI150 - PN16 - Pneu simple effet NF - Pour HVAC

Description : La vanne papillon WAFER de la marque ASCO est un équipement essentiel pour les systèmes HVAC, offrant une commande pneumatique fiable et efficace. Conçue avec des caractéristiques de haute qualité, cette vanne garantit un contrôle précis du flux de fluide.

  • Type : WAFER à oreilles de centrage
  • Diamètre nominal (DN) : 80
  • Raccordement : Entre brides EN 1092 PN 10/16 et ANSI 150
  • Corps : Fonte coulée EN-GJL-200 (GG-20) avec peinture époxy
  • Papillon : Acier inox 1.4408 (CF8M)
  • Manchette : EPDM
  • Pression de service maximale : 16 bar
  • Plage de température : -20°C à +120°C
  • Ecartement : Suivant EN 558-1 Série 20
  • Fonctionnement : Muni d'un actionneur simple effet El-O-Matic Série PE
  • Fonction : Normalement fermée
  • Commande : Pneumatique
  • Pression de pilotage : Minimum 6 bar

Cette vanne papillon est spécialement conçue pour répondre aux exigences des installations HVAC, assurant une performance optimale et une fiabilité à toute épreuve. Sa construction robuste et ses composants de haute qualité en font un choix idéal pour les applications industrielles nécessitant un contrôle précis du flux de fluide.

Lire la description

Caractéristiques

Nom/numéro du modèle
BUWP.021.080
Référence DirectIndustry
0007819979

Description

Titre : Vanne papillon WAFER - GG20/EPDM - DN80 - GN10/16 ANSI150 - PN16 - Pneu simple effet NF - Pour HVAC

Description : La vanne papillon WAFER de la marque ASCO est un équipement essentiel pour les systèmes HVAC, offrant une commande pneumatique fiable et efficace. Conçue avec des caractéristiques de haute qualité, cette vanne garantit un contrôle précis du flux de fluide.

  • Type : WAFER à oreilles de centrage
  • Diamètre nominal (DN) : 80
  • Raccordement : Entre brides EN 1092 PN 10/16 et ANSI 150
  • Corps : Fonte coulée EN-GJL-200 (GG-20) avec peinture époxy
  • Papillon : Acier inox 1.4408 (CF8M)
  • Manchette : EPDM
  • Pression de service maximale : 16 bar
  • Plage de température : -20°C à +120°C
  • Ecartement : Suivant EN 558-1 Série 20
  • Fonctionnement : Muni d'un actionneur simple effet El-O-Matic Série PE
  • Fonction : Normalement fermée
  • Commande : Pneumatique
  • Pression de pilotage : Minimum 6 bar

Cette vanne papillon est spécialement conçue pour répondre aux exigences des installations HVAC, assurant une performance optimale et une fiabilité à toute épreuve. Sa construction robuste et ses composants de haute qualité en font un choix idéal pour les applications industrielles nécessitant un contrôle précis du flux de fluide.
