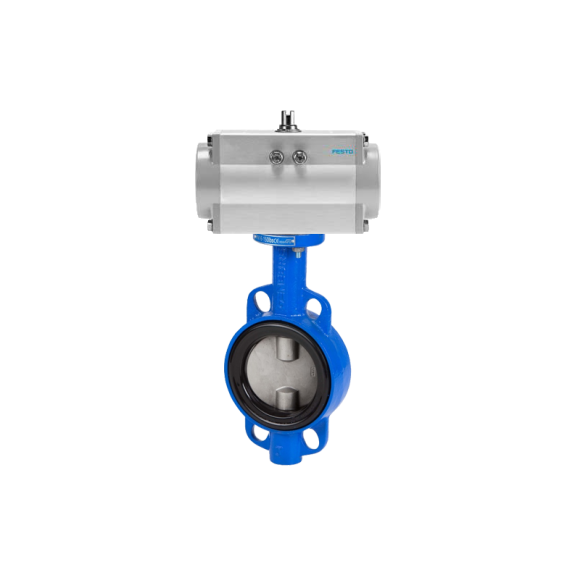

Vanne papillon WAFER - GG20/EPDM - DN50 - GN10/16 ANSI150 - PN16 - Pneu simple effet NO - Pour HVAC

Vanne papillon à commande pneumatique pour fluides agressifs - DN 65 - Type WAFER à oreilles de centrage - Raccordement : à placer entre brides PN10/16 et ASME B16.5 classe 150 - Pression de service maximale 10 bar - Corps en deux pièces en fonte ductile EN-GJS-400-18 (GGG40) revêtu époxy 80 µm (RAL 2002) - Papillon avec axe en acier inox 1.4469 revêtu PTFE - Manchette en PTFE - Plage de température du fluide de -40°C à +200°C - Encombrement suivant ISO 5752/20, EN 558-1/20, API 609 catégorie A - Test d'étanchéité suivant EN 12266-1/P12 taux de fuite A - Fonctionnement: Muni d'un actionneur double effet Actreg Série ADA - A commande pneumatique - Pression de pilotage : minimum 6 bar

Vannes à membrane à passage standard GEMU : - Corps en PVC-U - Etanchéité en FPM (Viton) - Raccordement Taraudé Femelle-Femelle en 1'' - PN10 - Commande pneumatique simple effet NF - Pression de commande : 5 à 7 bar - Température de service du fluide : (+)10°C à (+)60°C

Vanne papillon GEMU à commande électrique par servomoteur BERNARD CONTROLS : - DN40 - Raccordement type WAFER GN10/16 - Corps en Fonte GGG40 - Papillon en Inox 1.4408 - Axe 1.4028 - Manchette (Etanchéité) en NBR - Pression de service maximale : 10 bar - Température de service du fluide : (-)10°C à (+)100°C - Température ambiante : (-)10°C à (+)60°C - Servomoteur électrique BERNARD CONTROLS modèle AQ1L - Version tout ou rien (SWITCH) - Tension d'alimentation : 24V DC + 85-260V 50-60 Hz - Temps de manoeuvre : 13 secondes pour 90° - Puissance électrique : 0,02 kW - Indice de protection IP68 (2m/24h) / NEMA 4X - 2 contacts de fin de course SPDT - Commande manuelle de secours via sortie hexagonale

Vanne à boisseau sphérique : - Corps en Inox 316L - Etanchéité en PTFE + Graphite - Raccordement à brides en DN20 - PN40 - GN40 - Fonctionnement : 2 voies - Fire Safe - Tenue au vide - A commande manuelle - Température de service du fluide : (-)28°C à (+)200°C

Vanne à sphère corps 3 pièces en inox : - DN 25 - 1" - Raccordement à souder SW suivant norme ASME B16.11 Schedule 40, Ø34,1mm - Passage intégral - Pression de service maximale 63 bar - Tenue au vide 10-² torr - Pression de service avec vapeur 18 bar maximum - Corps 3 pièces et sphère en acier inox ASTM A351 CF8M - Sièges en PTFE chargés 50% inox 316 - Presse étoupe avec rattrapage de jeu par rondelles élastiques - Système antistatique - Axe inéjectable - Température de service de -30°C à +220°C - Plan de pose ISO 5211 pour montage direct d'actionneur - Commande par levier cadenassable - Tests détanchéité suivant la norme EN 12266-1, classe A - ATEX Groupe II Catégorie 2 G/2D Zone 1 & 21 Zone 2 &22 (marquage en option) selon directive 2014/34/UE

Vanne à sphère type WAFER - DN40 - Passage intégral - Montage entre brides EN 1092 PN16 - Trous taraudés - Corps et sphère en acier inox CF8M - Tige en acier inox 304 - Sièges en PTFE + 15% de fibres de verre - Pression de service maximum 16 bar - Température de service de -20°C à +180°C - Commande manuelle par levier cadenassable - Plan de pose ISO 5211 - Carré 14mm x 14mm à 45° - F05
