Vanne papillon LUG - GGG40/EPDM/CF8M - DN50 - GN16 - PN16 - Cde pneu. simple effet NO
Paiement sécurisé
Virement bancaire
Informations de livraison
2 articles en stock
Livraison standard entre le 21/11 et le 23/11
Vendu et expédié par

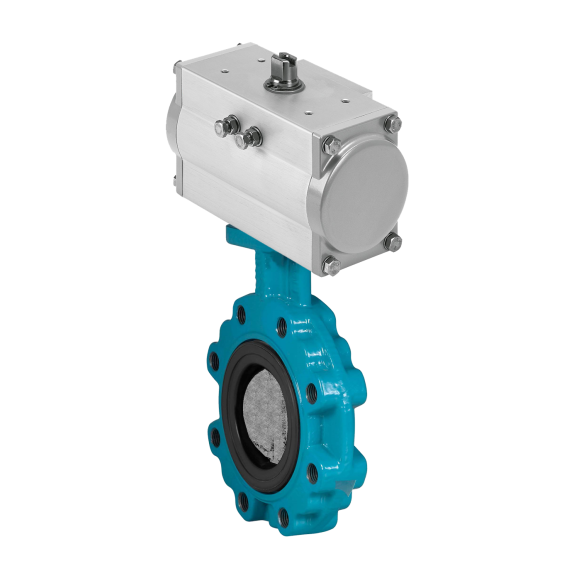

Description : Vanne papillon à commande pneumatique GEMU Série 487
- Type : LUG à oreilles taraudées
- Raccordement : à placer entre brides PN16
- Pression de service maximale : 16 bar
- Corps : en fonte EN-GJS-400-15 (GGG40) revêtu époxy 250 µm (RAL 5021)
- Papillon : en acier inox CF8M, 1.4408
- Axe : en acier inox AISI 420, 1.4021
- Manchette : remplaçable en EPDM
- Plage de température du fluide : de -10°C à +120°C
- Plage de température ambiante : de -10°C à +70°C
- Encombrement : suivant ISO 5752/20, EN 558-1/20, API 609 catégorie A
- Test d'étanchéité : suivant EN 12266-1/P12 taux de fuite A
- Fonctionnement : Muni d'un actionneur simple effet Festo Série DFPD
- Fonction : Normalement ouverte
- Commande : pneumatique
- Pression de pilotage : minimum 6 bar
Marque : ASCO
Catégorie : vanne
Cette vanne papillon LUG de la marque ASCO, de la série 487, est conçue pour une commande pneumatique efficace. Avec un diamètre nominal de 50 mm (DN 50), elle est de type LUG à oreilles taraudées, idéale pour un raccordement entre brides PN16. Son corps en fonte EN-GJS-400-15 (GGG40) revêtu époxy garantit une résistance à une pression de service maximale de 16 bar. Le papillon en acier inox CF8M assure une durabilité optimale, tandis que l'axe en acier inox AISI 420 offre une stabilité structurelle. La vanne est équipée d'une manchette remplaçable en EPDM, adaptée à une plage de température du fluide allant de -10°C à +120°C. Son fonctionnement normalement ouvert, avec un actionneur simple effet Festo Série DFPD, permet un contrôle précis du flux. La plage de température ambiante de -10°C à +70°C assure un fonctionnement fiable dans divers environnements. Certifiée selon les normes ISO 5752/20, EN 558-1/20, et API 609 catégorie A, cette vanne papillon subit un test d'étanchéité conforme à la norme EN 12266-1/P12 taux de fuite A. La commande pneumatique nécessite une pression de pilotage minimale de 6 bar pour un fonctionnement optimal. Une solution de qualité pour les applications industrielles nécessitant un contrôle précis du flux de fluide.Caractéristiques
- Nom/numéro du modèle
- BULP.009.050NO
- Référence DirectIndustry
- 0007813812
Description
Description : Vanne papillon à commande pneumatique GEMU Série 487
- Type : LUG à oreilles taraudées
- Raccordement : à placer entre brides PN16
- Pression de service maximale : 16 bar
- Corps : en fonte EN-GJS-400-15 (GGG40) revêtu époxy 250 µm (RAL 5021)
- Papillon : en acier inox CF8M, 1.4408
- Axe : en acier inox AISI 420, 1.4021
- Manchette : remplaçable en EPDM
- Plage de température du fluide : de -10°C à +120°C
- Plage de température ambiante : de -10°C à +70°C
- Encombrement : suivant ISO 5752/20, EN 558-1/20, API 609 catégorie A
- Test d'étanchéité : suivant EN 12266-1/P12 taux de fuite A
- Fonctionnement : Muni d'un actionneur simple effet Festo Série DFPD
- Fonction : Normalement ouverte
- Commande : pneumatique
- Pression de pilotage : minimum 6 bar
Marque : ASCO
Catégorie : vanne
Cette vanne papillon LUG de la marque ASCO, de la série 487, est conçue pour une commande pneumatique efficace. Avec un diamètre nominal de 50 mm (DN 50), elle est de type LUG à oreilles taraudées, idéale pour un raccordement entre brides PN16. Son corps en fonte EN-GJS-400-15 (GGG40) revêtu époxy garantit une résistance à une pression de service maximale de 16 bar. Le papillon en acier inox CF8M assure une durabilité optimale, tandis que l'axe en acier inox AISI 420 offre une stabilité structurelle. La vanne est équipée d'une manchette remplaçable en EPDM, adaptée à une plage de température du fluide allant de -10°C à +120°C. Son fonctionnement normalement ouvert, avec un actionneur simple effet Festo Série DFPD, permet un contrôle précis du flux. La plage de température ambiante de -10°C à +70°C assure un fonctionnement fiable dans divers environnements. Certifiée selon les normes ISO 5752/20, EN 558-1/20, et API 609 catégorie A, cette vanne papillon subit un test d'étanchéité conforme à la norme EN 12266-1/P12 taux de fuite A. La commande pneumatique nécessite une pression de pilotage minimale de 6 bar pour un fonctionnement optimal. Une solution de qualité pour les applications industrielles nécessitant un contrôle précis du flux de fluide.Vous pourriez aussi être intéressé par
