Vanne papillon - LUG - DN150 - PN16 - GN10/16 - GGG40/EPDM/CF8M - Cde pneu. double effet
1 074,06 €TTC
Quantité
Paiement sécurisé
Virement bancaire
Informations de livraison
2 articles en stock
Frais de livraison min. :Offert
Livraison standard entre le 17/10 et le 19/10
Vendu et expédié par
Marque : ASCO
Titre : Vanne papillon - LUG - DN150 - PN16 - GN10/16 - GGG40/EPDM/CF8M - Cde pneu. double effet

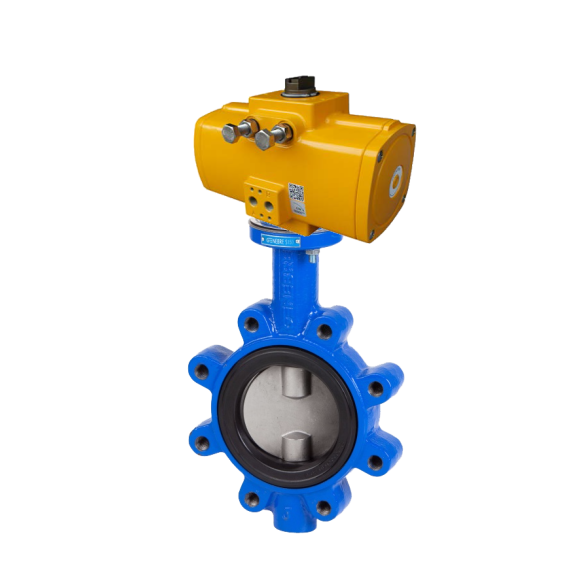

Description : La vanne papillon à commande pneumatique de type LUG à oreilles taraudées, de diamètre DN 150, est conçue pour des raccordements entre brides EN 1092 PN 10/16. Son corps en fonte ductile EN-GJS-400 (GGG-40) est revêtu d'une peinture époxy, assurant une excellente durabilité. Le papillon en acier inoxydable 1.4408 (CF8M) et la manchette en EPDM garantissent une étanchéité fiable et durable.
- Pression de service maximale : 16 bar
- Plage de température du fluide : de -20°C à +120°C
- Ecartement : suivant EN 558-1 Série 20
- Fonctionnement : Muni d'un actionneur double effet El-O-Matic Série PD pour une commande pneumatique efficace
- Pression de pilotage : minimum 6 bar
Marque : ASCO
Catégorie : vanne
Cette vanne papillon allie robustesse, performance et fiabilité pour répondre aux exigences des applications industrielles. Sa conception soignée et ses matériaux de qualité en font un choix idéal pour les installations nécessitant une régulation précise des fluides. Profitez d'une manipulation aisée et d'une longue durée de vie avec la vanne papillon ASCO.Caractéristiques
- Nom/numéro du modèle
- BULP.016.150
- Référence DirectIndustry
- 0007829182
Description
Titre : Vanne papillon - LUG - DN150 - PN16 - GN10/16 - GGG40/EPDM/CF8M - Cde pneu. double effet
Description : La vanne papillon à commande pneumatique de type LUG à oreilles taraudées, de diamètre DN 150, est conçue pour des raccordements entre brides EN 1092 PN 10/16. Son corps en fonte ductile EN-GJS-400 (GGG-40) est revêtu d'une peinture époxy, assurant une excellente durabilité. Le papillon en acier inoxydable 1.4408 (CF8M) et la manchette en EPDM garantissent une étanchéité fiable et durable.
- Pression de service maximale : 16 bar
- Plage de température du fluide : de -20°C à +120°C
- Ecartement : suivant EN 558-1 Série 20
- Fonctionnement : Muni d'un actionneur double effet El-O-Matic Série PD pour une commande pneumatique efficace
- Pression de pilotage : minimum 6 bar
Marque : ASCO
Catégorie : vanne
Cette vanne papillon allie robustesse, performance et fiabilité pour répondre aux exigences des applications industrielles. Sa conception soignée et ses matériaux de qualité en font un choix idéal pour les installations nécessitant une régulation précise des fluides. Profitez d'une manipulation aisée et d'une longue durée de vie avec la vanne papillon ASCO.Vous pourriez aussi être intéressé par
