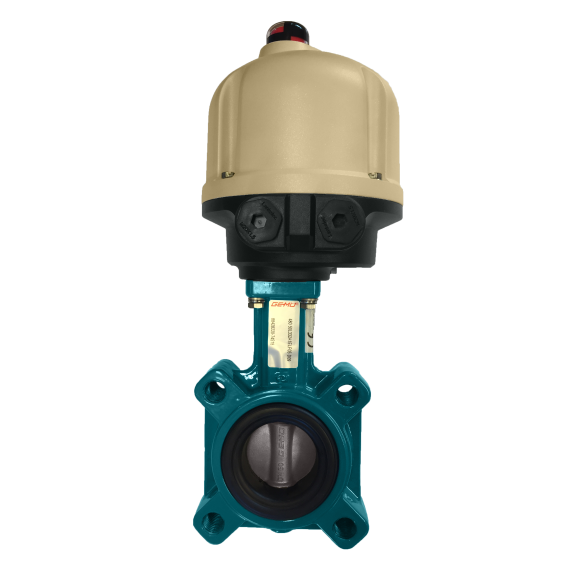

Vanne papillon LUG à cde électrique - DN100 - PN16 - GG25/EPDM/INOX + servomoteur AQ7L 24/DC+230/50
1 202,86 €TTC
Quantité
Paiement sécurisé
Virement bancaire
Informations de livraison
2 articles en stock
Frais de livraison min. :Offert
Livraison standard entre le 17/10 et le 19/10
Vendu et expédié par
Marque : ASCO
Titre : Vanne papillon LUG à cde électrique - DN100 - PN16 - GG25/EPDM/INOX + servomoteur AQ7L 24/DC+230/50
Description : La vanne papillon à commande électrique par servomoteur BERNARD CONTROLS est un équipement de haute qualité conçu pour répondre aux besoins industriels les plus exigeants. Voici ses caractéristiques principales :
- DN100 : Diamètre nominal de 100 mm pour une capacité de débit optimale.
- Raccordement type LUG GN10/16 : Installation facile et sécurisée grâce à ce type de raccordement.
- Corps en Fonte GG25 : Robuste et durable, ce matériau assure une grande résistance aux conditions de travail les plus contraignantes.
- Papillon en Inox 1.4408 : Composant essentiel de la vanne, garantissant une performance fiable et une longue durée de vie.
- Axe 1.4028 : Assure une rotation fluide et précise du papillon pour un contrôle optimal du flux.
- Manchette en EPDM : Etanchéité de haute qualité assurant une parfaite isolation du fluide.
- Pression de service maximale : Supporte une pression maximale de 16 bar pour une utilisation en toute sécurité.
- Température de service du fluide : Plage de température de (-)10°C à (+)120°C, adaptée à divers types de fluides industriels.
- Température ambiante : Fonctionne parfaitement dans des conditions ambiantes allant de (-)10°C à (+)60°C.
- Servomoteur électrique BERNARD CONTROLS modèle AQ7L : Equipé d'un servomoteur de haute performance pour une commande précise et efficace de la vanne.
- Version tout ou rien (SWITCH) : Permet un contrôle binaire du flux pour une régulation précise.
- Tension d'alimentation : Compatible avec une alimentation de 24V DC + 85-260V 50-60 Hz pour une grande flexibilité d'utilisation.
- Temps de manoeuvre : Rotation de 90° en seulement 15 secondes pour une réactivité optimale.
- Puissance électrique : Faible consommation de 0,02 kW pour une efficacité énergétique accrue.
- Indice de protection IP68 (2m/24h) / NEMA 4X : Conception robuste et étanche pour une protection maximale contre les éléments extérieurs.
- 2 contacts de fin de course SPDT : Assurent un contrôle précis des positions de la vanne pour une sécurité renforcée.
- Commande manuelle de secours : Possibilité de commande manuelle via une sortie hexagonale en cas d'urgence ou de panne électrique.
Marque : ASCO
Catégorie : vanne
Cette vanne papillon à commande électrique est la solution idéale pour les applications industrielles nécessitant un contrôle précis et fiable du flux. Sa conception robuste, ses performances optimales et sa facilité d'utilisation en font un équipement incontournable pour les professionnels exigeants.
Caractéristiques
- Nom/numéro du modèle
- BULE.002.100.AC/DC
- Référence DirectIndustry
- 0007823205
Description
Titre : Vanne papillon LUG à cde électrique - DN100 - PN16 - GG25/EPDM/INOX + servomoteur AQ7L 24/DC+230/50
Description : La vanne papillon à commande électrique par servomoteur BERNARD CONTROLS est un équipement de haute qualité conçu pour répondre aux besoins industriels les plus exigeants. Voici ses caractéristiques principales :
- DN100 : Diamètre nominal de 100 mm pour une capacité de débit optimale.
- Raccordement type LUG GN10/16 : Installation facile et sécurisée grâce à ce type de raccordement.
- Corps en Fonte GG25 : Robuste et durable, ce matériau assure une grande résistance aux conditions de travail les plus contraignantes.
- Papillon en Inox 1.4408 : Composant essentiel de la vanne, garantissant une performance fiable et une longue durée de vie.
- Axe 1.4028 : Assure une rotation fluide et précise du papillon pour un contrôle optimal du flux.
- Manchette en EPDM : Etanchéité de haute qualité assurant une parfaite isolation du fluide.
- Pression de service maximale : Supporte une pression maximale de 16 bar pour une utilisation en toute sécurité.
- Température de service du fluide : Plage de température de (-)10°C à (+)120°C, adaptée à divers types de fluides industriels.
- Température ambiante : Fonctionne parfaitement dans des conditions ambiantes allant de (-)10°C à (+)60°C.
- Servomoteur électrique BERNARD CONTROLS modèle AQ7L : Equipé d'un servomoteur de haute performance pour une commande précise et efficace de la vanne.
- Version tout ou rien (SWITCH) : Permet un contrôle binaire du flux pour une régulation précise.
- Tension d'alimentation : Compatible avec une alimentation de 24V DC + 85-260V 50-60 Hz pour une grande flexibilité d'utilisation.
- Temps de manoeuvre : Rotation de 90° en seulement 15 secondes pour une réactivité optimale.
- Puissance électrique : Faible consommation de 0,02 kW pour une efficacité énergétique accrue.
- Indice de protection IP68 (2m/24h) / NEMA 4X : Conception robuste et étanche pour une protection maximale contre les éléments extérieurs.
- 2 contacts de fin de course SPDT : Assurent un contrôle précis des positions de la vanne pour une sécurité renforcée.
- Commande manuelle de secours : Possibilité de commande manuelle via une sortie hexagonale en cas d'urgence ou de panne électrique.
Marque : ASCO
Catégorie : vanne
Cette vanne papillon à commande électrique est la solution idéale pour les applications industrielles nécessitant un contrôle précis et fiable du flux. Sa conception robuste, ses performances optimales et sa facilité d'utilisation en font un équipement incontournable pour les professionnels exigeants.
