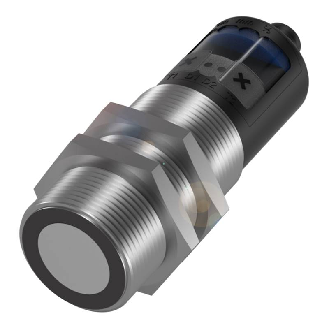

Ultrason p/mesure de niveau P200-1300mm (5000mm) ANA+PNP, G1

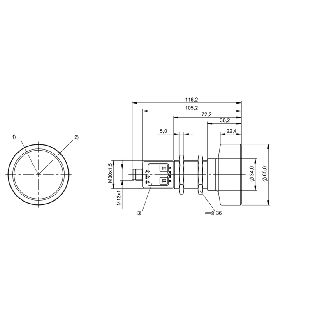

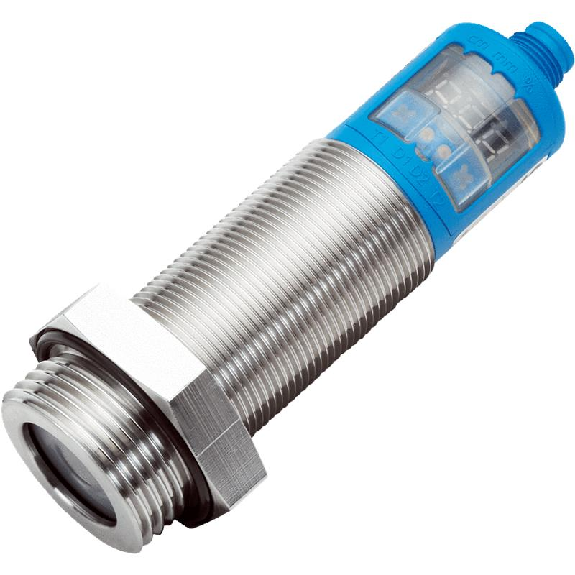

Capteur de niveau à ultrasons• Distance de détection dans un réservoir: 200 mm .. . 1.300 mm• Distance de détection dans un tube plongeur: 200 mm .. . 5.000 mm• Pression du process: 0 bar .. . 6 bar, surpression• Signal de sortie: 2 x PNP• Raccord process: G 1 A• Température de process: –25 °C .. . +70 °C• Mode de raccordement: Connecteur cylindrique M12 x 1, 5 pôles• Tension d'alimentation: 9-30Vdc• Matériau du boîtier: Acier inoxydable 1.4571, PBT, TPU• Série: UP56

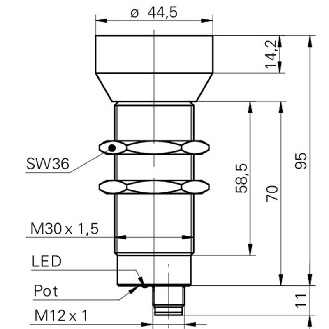

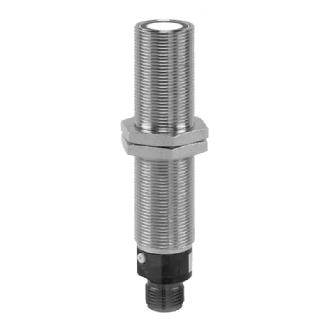

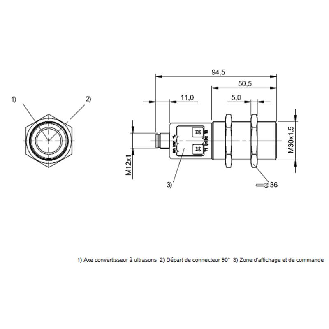

Capteur à ultrasons• Format: Cylindrique fileté, M30 x 1,5, faisceau axial• Principe du capteur: Détecteur à réflexion directe • Fonctions: Mesure et détection (3 modes)• Portée de travail, portée limite: 200 mm .. . 1.300 mm, 2.000 mm• Affichage: Afficheur LED, 2 x LED• Sortie analogique: 4-20mA ou 0-10V• Résolution: 12 bit• Sortie numérique: 1 x PNP• Type de commutation: Contact NO/NF• Fréquence de commutation: 8 Hz• Temps de réponse: 92 ms• Interface de communication: -• Entrée multifonction (MF): 1 x MF• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 9-30Vdc• Dimensions (l x H x P): 30 mm x 30 mm x 84 mm• Matériau du boîtier: Laiton nickelé, PBT• Indice de protection: IP65, IP67 • Température de fonctionnement: –25 °C .. . +70 °C• Série: UM30-2

Capteur à ultrasons • Format: Cylindrique fileté, M30 x 1,5, faisceau axial • Principe du capteur: Détecteur à réflexion directe • Fonction: Détection (3 modes) • Portée de travail, portée limite: 200 mm .. . 1.300 mm, 2.000 mm• Affichage: Afficheur LED, 2 x LED • Sortie numérique: 1 x PNP • Type de commutation: Contact NO/NF • Fréquence de commutation: 8 Hz • Temps de réponse: 92 ms • Interface de communication: - • Entrée multifonction (MF): 1 x MF • Raccordement: Connecteur mâle M12, 5 pôles • Tension d'alimentation: 9-30Vdc • Matériau du boîtier: Laiton nickelé, PBT • Série: UM30-2

Capteur à ultrasons• Format: Cylindrique fileté, M30 x 1,5, faisceau axial• Principe du capteur: Détecteur à réflexion directe • Fonction: Mesure• Portée de travail, portée limite: 200 mm .. . 1.300 mm, 2.000 mm• Affichage: Afficheur LED, 2 x LED• Sortie analogique: 4-20mA ou 0-10V• Résolution: 12 bit• Temps de réponse: 92 ms• Interface de communication: -• Entrée multifonction (MF): 1 x MF• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 9-30Vdc• Dimensions (l x H x P): 30 mm x 30 mm x 84 mm• Matériau du boîtier: Laiton nickelé, PBT• Indice de protection: IP65, IP67 • Température de fonctionnement: –25 °C .. . +70 °C• Série: UM30-2

Capteur à ultrasons• Format: Cylindrique fileté, M30 x 1,5, faisceau axial• Principe du capteur: Détecteur à réflexion directe • Fonction: Détection (3 modes)• Portée de travail, portée limite: 200 mm .. . 1.300 mm, 2.000 mm• Affichage: Afficheur LED, 2 x LED• Sortie numérique: 2 x PNP• Type de commutation: Contact NO/NF• Fréquence de commutation: 8 Hz• Temps de réponse: 92 ms• Interface de communication: -• Entrée multifonction (MF): 1 x MF• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 9-30Vdc• Dimensions (l x H x P): 30 mm x 30 mm x 84 mm• Matériau du boîtier: Laiton nickelé, PBT• Indice de protection: IP65, IP67 • Température de fonctionnement: –25 °C .. . +70 °C• Série: UM30-2

Capteur de niveau à ultrasons• Distance de détection dans un réservoir: 85 mm .. . 350 mm• Distance de détection dans un tube plongeur: 85 mm .. . 1.500 mm• Pression du process: 0 bar .. . 6 bar, surpression• Signal de sortie: 1 x PNP + 4 mA .. . 20 mA / 0 V .. . 10 V• Raccord process: G 1 A• Température de process: –25 °C .. . +70 °C• Mode de raccordement: Connecteur cylindrique M12 x 1, 5 pôles• Tension d'alimentation: 9-30Vdc• Matériau du boîtier: Acier inoxydable 1.4571, PBT, TPU• Série: UP56

Capteur à ultrasons• Format: Cylindrique fileté, M30 x 1,5, faisceau axial• Principe du capteur: Détecteur à réflexion directe • Fonction: Détection (3 modes)• Portée de travail, portée limite: 200 mm .. . 1.300 mm, 2.000 mm• Affichage: Afficheur LED, 2 x LED• Sortie numérique: 1 x NPN• Type de commutation: Contact NO/NF• Fréquence de commutation: 8 Hz• Temps de réponse: 92 ms• Interface de communication: -• Entrée multifonction (MF): 1 x MF• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 9-30Vdc• Dimensions (l x H x P): 30 mm x 30 mm x 84 mm• Matériau du boîtier: Laiton nickelé, PBT• Indice de protection: IP65, IP67 • Température de fonctionnement: –25 °C .. . +70 °C• Série: UM30-2

Capteur à ultrasons• Format: Cylindrique fileté, M30 x 1,5, faisceau axial• Principe du capteur: Détecteur à réflexion directe • Portée de travail, portée limite: 200 mm .. . 1.300 mm, 2.000 mm• Affichage: Afficheur LED, 2 x LED• Sortie numérique: 2 x NPN• Type de commutation: Contact NO/NF• Fréquence de commutation: 8 Hz• Temps de réponse: 92 ms• Interface de communication: -• Entrée multifonction (MF): 1 x MF• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 9-30Vdc• Dimensions (l x H x P): 30 mm x 30 mm x 84 mm• Matériau du boîtier: Laiton nickelé, PBT• Indice de protection: IP65, IP67 • Température de fonctionnement: –25 °C .. . +70 °C• Série: UM30-2

Capteur de niveau à ultrasons• Distance de détection dans un réservoir: 30 mm .. . 250 mm• Distance de détection dans un tube plongeur: 30 mm .. . 990 mm• Pression du process: 0 bar .. . 6 bar, surpression• Signal de sortie: 1 x PNP + 4 mA .. . 20 mA / 0 V .. . 10 V• Raccord process: G 1 A• Température de process: –25 °C .. . +70 °C• Raccordement: Connecteur cylindrique M12 x 1, 5 pôles• Tension d'alimentation: 9-30Vdc• Matériau du boîtier: Acier inoxydable 1.4571, PBT, TPU• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –25 °C .. . +70 °C• Série: UP56

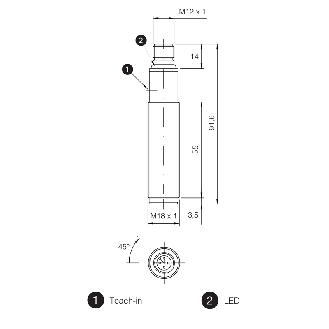

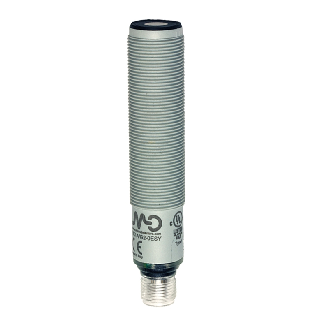

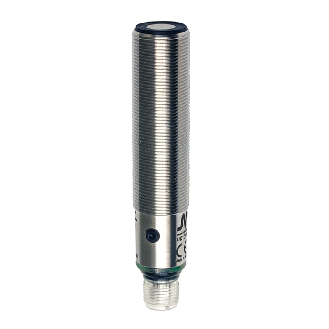

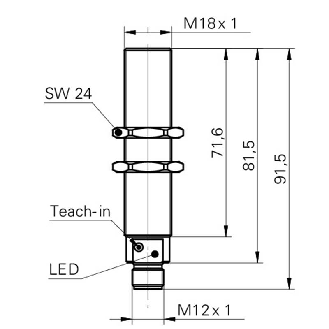

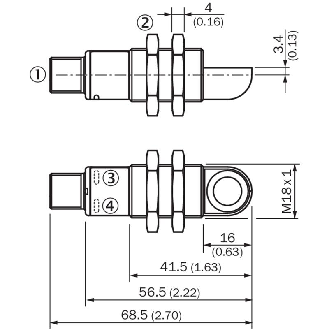

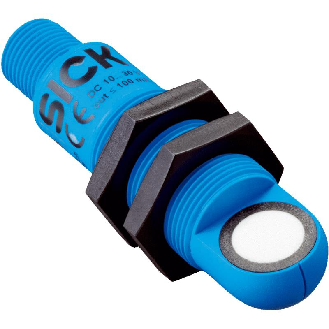

Capteur à ultrasons avec sortie analogique• Format: Cylindrique fileté M18 x 1, faisceau axial• Principe de détection: Directe sur l'objet • Portée: 200...1500 mm• Réglage: Non• Angle d'ouverture du lobe acoustique: 8 ° • Fidélité de répétition: 0,2 % P.E . • Sortie analogique: 0…10 V• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 18-30Vdc• Diamètre: 18 mm• Longueur totale du boîtier: 92 mm• Longueur de filetage utile: 65 mm• Matériau du boîtier: PBT• Face sensible, matériau: Bille creuse en verre et époxy• Classe de protection: IP67 (IEC 60529)• Température ambiante: -15...70 °C• Homologation / conformité: cULus, CE, WEEE, EAC • Série: M18K0

Capteur à ultrasons avec sortie analogique• Format: Cylindrique fileté M18 x 1, faisceau axial• Principe de détection: Directe sur l'objet• Portée: 200...1500 mm • Réglage: Non• Angle d'ouverture du lobe acoustique: 8 °• Fidélité de répétition: 0,2 % P.E.• Sortie analogique: 4…20 mA• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 18-30Vdc• Diamètre: 18 mm• Longueur totale du boîtier: 92 mm• Longueur de filetage utile: 65 mm• Matériau du boîtier: PBT• Face sensible, matériau: Bille creuse en verre et époxy• Classe de protection: IP67 (IEC 60529)• Température ambiante: -15...70 °C• Homologation / conformité: cULus, CE, WEEE, EAC• Série: M18K0

Capteur de niveau à ultrasons• Distance de détection dans un réservoir: 350 mm .. . 3.400 mm• Distance de détection dans un tube plongeur: 350 mm .. . 8.000 mm• Pression du process: 0 bar .. . 6 bar, surpression• Signal de sortie: 1 x PNP + 4 mA .. . 20 mA / 0 V .. . 10 V• Raccord process: G 2 A PN 6• Température de process: –25 °C .. . +70 °C• Mode de raccordement: Connecteur cylindrique M12 x 1, 5 pôles• Matériau du boîtier: PVDF, PBT, TPU• Série: UP56

Capteur de niveau à ultrasons• Distance de détection dans un réservoir: 350 mm .. . 3.400 mm• Distance de détection dans un tube plongeur: 350 mm .. . 8.000 mm• Pression du process: 0 bar .. . 6 bar, surpression• Signal de sortie: 1 x PNP + 4 mA .. . 20 mA / 0 V .. . 10 V• Raccord process: G 2 A PN 6• Température de process: –25 °C .. . +70 °C• Mode de raccordement: Connecteur cylindrique M12 x 1, 5 pôles• Matériau du boîtier: Acier inoxydable 1.4571, PBT, TPU• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –25 °C .. . +70 °C• Tension d'alimentation: 9-30Vdc• Série: UP56

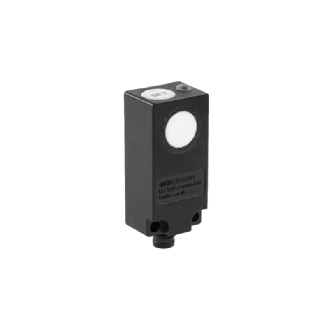

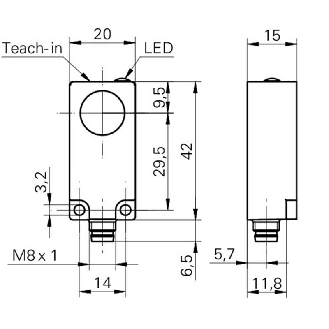

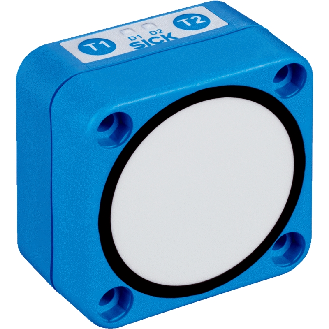

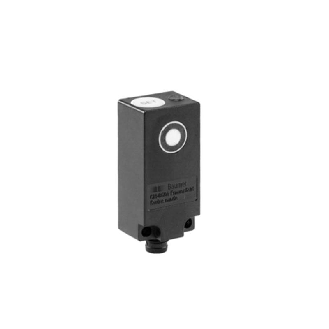

Détecteur de mesure de distance à ultrasons• Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 200 .. . 2000 mm• Réglage: Teach-in• Sortie analogique: Courant, 4-20mA / 20-4mA• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 15-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé• Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

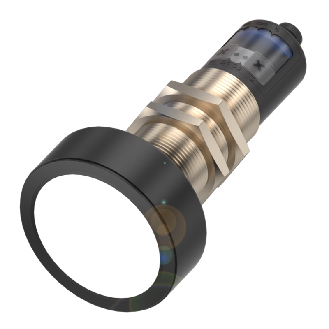

Capteur à ultrasons avec sortie analogique• Format: Cylindrique, M30 x 1,5, faisceau axial• Mode de fonctionnement:- Barrage à réflexion- Détecteur à réflexion (fenêtre)- Détecteur à réflexion (point d'action)- Mesure analogique (courbe)• Portée: 200...2000 mm • Portée Sn: 1300 mm• Réglage: Touche (2x)• Sortie analogique: 0...10 V / 4...20 mA• Caractéristique de sortie: Linéaire croissant/décroissant• Sortie de commutation: PNP• Type de commutation: Contact à fermeture / ouverture (NO/NF)• Fréquence de commutation: 8 Hz• Synchronisation: Interne, 10 capteurs max.• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 9-30Vdc• Matériau du boîtier: Acier inoxydable, PBT, TPU• Face sensible, matériau: Mousse PU/Résine époxy/Verre • Classe de protection: IP67 (IEC 60529)• Température ambiante: -25...70 °C• Homologation / conformité: cULus LISTED, CE, EAC, WEEE, UKCA • Série: M30E1
