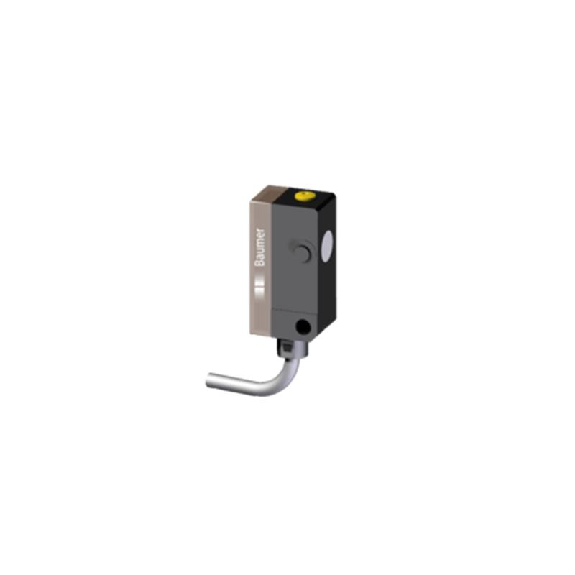

Ultrason Directe PNP NO/NF P10-200mm Teach 24VDC / Câble 2m

Détecteur à ultrasons• Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 10 .. . 200 mm• Réglage: Teach-in• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO) ou NF• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions: 10,4 x 27 x 14 mm• Matériau du boîtier: Plastique (ASA)• Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C• Série: SONUS

Détecteur à ultrasons • Format: Cylindrique fileté, M12 x 1• Type de détection: Directe sur l'objet• Distance de commutation Sd: 10 .. . 200 mm• Réglage: Teach-in• Sortie de commutation: PNP• Type de commutation: Contact à ouverture (NF)• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Diamètre: Ø 12 mm• Longueur totale du boîtier: 70 mm• Matériau du boîtier: Laiton nickelé • Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Détecteur à ultrasons• Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 10 .. . 200 mm• Réglage: Teach-in• Sortie de commutation: NPN• Type de commutation: Contact à fermeture/ouverture (NO/NF)• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions: 10,4 x 27 x 14 mm• Matériau du boîtier: Plastique (ASA)• Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C• Série: SONUS

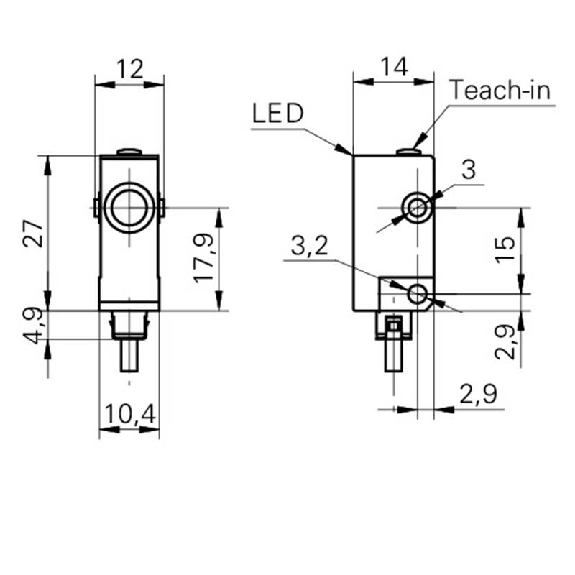

Données générales Plage de détection Sd 10 … 200 mm Plage de détection valeur finale Sde 30 … 200 mm Hystérésis typ. 4 % Sde Reproductibilité 0,5 mm Dérive en température < 0,18 % Sde/K Temps d'activation ton < 15 ms Temps de désactivation toff < 15 ms Fréquence sonique 380 kHz Réglage Teach-in Aide de réglage LED clignotante Indication de l'état de sortie LED verte Données électriques Plage de tension +Vs 12 … 30 VDC Consommation max. (sans charge) 35 mA Circuit de sortie PNP à fermeture (NO) / à ouverture (NC) Courant de sortie 200 mA Tension résiduelle Vd <2 VDC Ondulation résiduelle < 10 % Vs Protégé contre courts-circuits Oui Protégé contre inversion polarité Oui Données mécaniques Forme du boîtier Parallélépipédique Largeur / Diamètre 10,4 mm Hauteur / Longueur 27 mm Profondeur 14 mm Version de raccordement Connecteur déporté M8, L=200 mm

Détecteur à ultrasons • Format: Cylindrique fileté, M12 x 1 • Type de détection: Directe sur l'objet• Distance de commutation Sd: 10 .. . 70 mm• Réglage: Teach-in externe• Sortie de commutation: PNP• Mode de commutation: Contact à fermeture/ouverture (NO/NF)• Fréquence de commutation: < 225 Hz• Temps de réponse: < 1,3ms• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Diamètre: Ø 12 mm• Longueur totale du boîtier: 70 mm• Longueur de filetage utile: 55 mm• Matériau du boîtier: Laiton nickelé• Indice de protection: IP67 • Température de fonctionnement: -10 .. . +60 °C• Série UNAM 12

Détecteur à ultrasons• Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 10 .. . 200 mm• Réglage: Teach-in• Sortie de commutation: PNP• Type de commutation: Contact à ouverture (NF)• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 20 x 42 x 15 mm• Matériau du boîtier: Polyester • Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Détecteur à ultrasons• Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 10 .. . 200 mm• Réglage: Teach-in• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 20 x 42 x 15 mm• Matériau du boîtier: Polyester • Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Détecteur reflex à ultrasons• Format: Parallélépipédique• Type de détection: Barrière reflex• Distance de commutation: 200 mm• Sortie de commutation: PNP• Type de commutation: Contact à fermeture/ouverture (NO/NF)• Raccordement: Câble 2 m• Tension d'alimentation: 12-30Vdc• Dimensions: 10,4 x 27 x 14 mm• Matériau du boîtier: Plastique (ASA)• Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C• Série: SONUS

Détecteur à ultrasons • Format: Cylindrique fileté, M12 x 1• Type de détection: Directe sur l'objet• Distance de commutation Sd: 10 .. . 200 mm• Réglage: Teach-in externe• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Diamètre: Ø 12 mm• Longueur totale du boîtier: 70 mm• Longueur de filetage utile: 55 mm• Matériau du boîtier: Laiton nickelé • Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Détecteur reflex à ultrasons• Format: Parallélépipédique• Type de détection: Barrière reflex• Distance de commutation: 200 mm• Sortie de commutation: PNP• Type de commutation: Contact à fermeture/ouverture (NO/NF)• Raccordement: Câble 0,2 m avec connecteur M8 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions: 10,4 x 27 x 14 mm• Matériau du boîtier: Plastique (ASA)• Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C• Série: SONUS

Détecteur reflex à ultrasons• Format: Parallélépipédique• Type de détection: Barrière reflex• Distance de commutation: 200 mm• Sortie de commutation: PNP• Type de commutation: Contact à fermeture/ouverture (NO/NF)• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions: 10,4 x 27 x 14 mm• Matériau du boîtier: Plastique (ASA)• Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C• Série: SONUS

Détecteur à ultrasons avec focalisateur• Format: Cylindrique fileté, M12 x 1 • Type de détection: Directe sur l'objet• Distance de commutation Sd: 0 .. . 40 mm• Réglage: Teach-in externe• Sortie de commutation: PNP• Type de commutation: Antivalente (NO+NF)• Temps de réponse: < 1,3ms• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Diamètre: Ø 12 mm• Longueur totale du boîtier: 100 mm• Matériau du boîtier: Laiton nickelé • Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Détecteur de mesure de distance à ultrasons• Format: Parallélépipédique• Type de détection: Directe sur l'objet• Plage de détection Sd: 20 .. . 200 mm• Réglage: Teach-in• Sortie analogique: Tension, 0-10V / 10-0V• Raccordement: Câble 2 m, PUR• Tension d'alimentation: 15-30Vdc• Dimensions: 10,4 x 27 x 14 mm• Matériau du boîtier: Plastique (ASA)• Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C• Série: SONUS

Ultrsonic sensor hybrid housing, 80-1200 mm, uscita I/O Link, conn . M12 with teach-in button, cULus

Détecteur à ultrasons à 2 seuils • Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 30 .. . 350 mm• Réglage: Teach-in• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Raccordement: Câble 2 m• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé• Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C
