Ultrason Directe M18 NPN+4-20mA Câble

Capteur à ultrasons avec sortie analogique• Format: Parallélépipédique• Principe de détection: Directe sur l'objet • Portée: 350...5000 mm• Portée nominale: Sn: 3400 mm• Fidélité de répétition: ± 0,15 % P.E . • Sortie analogique: 0…10 V / 4…20 mA• Caractéristique de sortie: Linéaire croissant/décroissant• Synchronisation: Interne, 10 capteurs max.• Raccordement: Connecteur mâle M12 5 pôles• Tension d'alimentation: 9-30Vdc • Dimensions: 62,2 x 62,2 x 32,7 mm• Matériau du boîtier: PBT• Face sensible, matériau: Mousse PU/Résine époxy/Verre • Classe de protection: IP67 (IEC 60529) • Température ambiante: -25...70 °C• Homologation / conformité: cULus LISTED, CE, EAC, WEEE, UKCA• Série: Q62K1

Détecteur à ultrasons• Format: Cylindrique fileté, M18 x 1 faisceau axial• Type de détection: Barrière reflex• Distance de commutation: 0 .. . 400 mm• Réglage: Teach-in• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Diamètre: 18 mm• Longueur: 91,5 mm• Matériau du boîtier: Acier inoxydable 1.4435 (V4A)• Indice de protection: IP67• Température de fonctionnement: 0 .. . +60 °C• Exécution spéciale: Résistant aux produits chimiques

Capteur à ultrasons• Format: Cylindrique lileté, M30 x 1,5, faisceau axial• Principe du capteur: Détecteur à réflexion directe • Fonctions: - Point de commutation (DtO)- Fenêtre de commutation/arrière-plan (ObSB)• Portée de travail, portée limite: 600 mm .. . 6.000 mm, 8.000 mm• Sortie numérique: 1 x push-pull : PNP/NPN• Temps de réponse: 240 ms• Fréquence de commutation: 3 Hz• Interface de communication: IO-Link, IO-Link V1.1• Raccordement: Connecteur M12, mâle, 5 pôles• Tension d'alimentation Uv: 9-30Vdc• Dimensions (l x H x P): 65 mm x 65 mm x 105 mm• Matériau du boîtier: Métal (laiton nickelé, PBT)• Indice de protection: IP65, IP67• Température ambiante de fonctionnement: –25 °C .. . +70 °C• Série: UM30-2

Ultrasonic sensor M18 analog . 0-10 V+ PNP NO/NC 200-2200 mm conn . M12 with teach-in button,AISI316L stainless steel housing, cULus

Données générales Plage de détection Sd 10 … 200 mm Plage de détection valeur finale Sde 30 … 200 mm Hystérésis typ. 4 % Sde Reproductibilité 0,5 mm Dérive en température < 0,18 % Sde/K Temps d'activation ton < 15 ms Temps de désactivation toff < 15 ms Fréquence sonique 380 kHz Réglage Teach-in Aide de réglage LED clignotante Indication de l'état de sortie LED verte Données électriques Plage de tension +Vs 12 … 30 VDC Consommation max. (sans charge) 35 mA Circuit de sortie PNP à fermeture (NO) / à ouverture (NC) Courant de sortie 200 mA Tension résiduelle Vd <2 VDC Ondulation résiduelle < 10 % Vs Protégé contre courts-circuits Oui Protégé contre inversion polarité Oui Données mécaniques Forme du boîtier Parallélépipédique Largeur / Diamètre 10,4 mm Hauteur / Longueur 27 mm Profondeur 14 mm Version de raccordement Connecteur déporté M8, L=200 mm

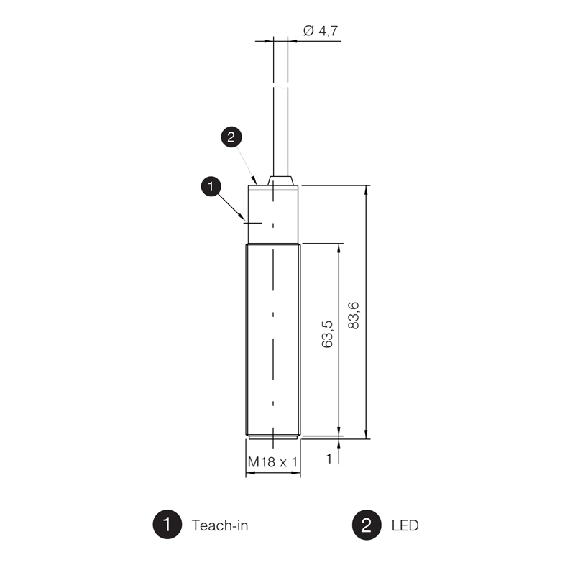

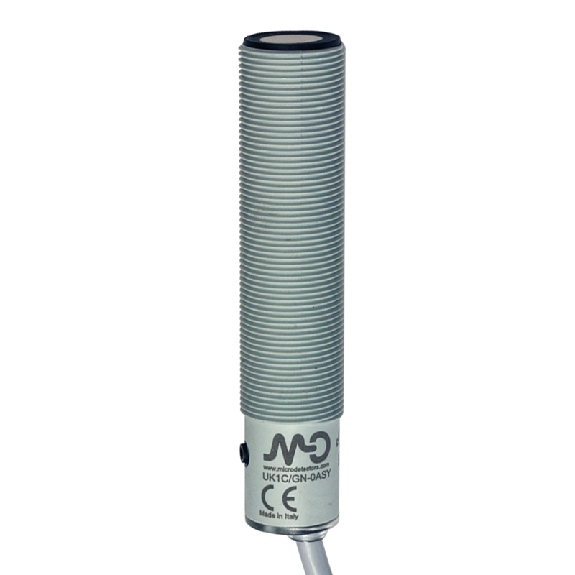

Capteur à ultrasons• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe de détection: Directe sur l'objet• Portée Sn: 2200 mm (200 .. . 2200 mm)• Réglage: Teach-in• Précision de répétition: 0,50%• Angle de faisceau: 14° ± 2°• Résolution: ± 3 mm• Sortie de commutation: PNP• Type de commutation: Contact (NO/NF)• Fréquence de commutation: 2 Hz • Raccordement: Câble 2 m, PVC• Tension d'alimentation: 10-30Vdc• Longueur: 83,6 mm• Matériau du boîtier: PBT• Indice de protection: IP67• Température de fonctionnement: –20 °C .. . +70 °C• Homologations: CE, cULus • Série: UK1
