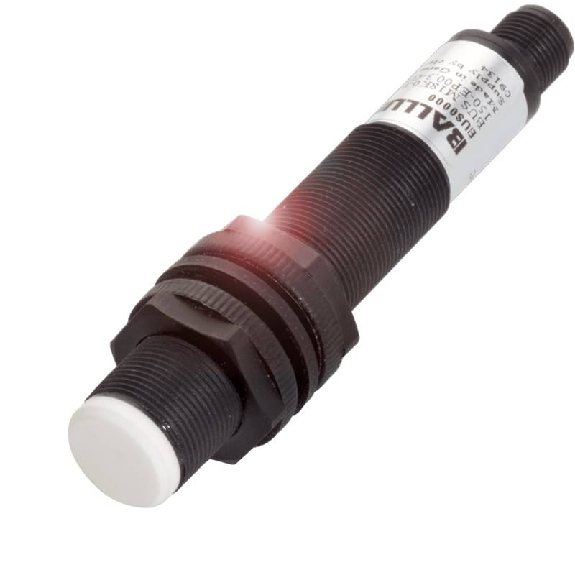

Ultrason Directe M18 ANA 4-20mA P200-1500mm Axial / M12 4P

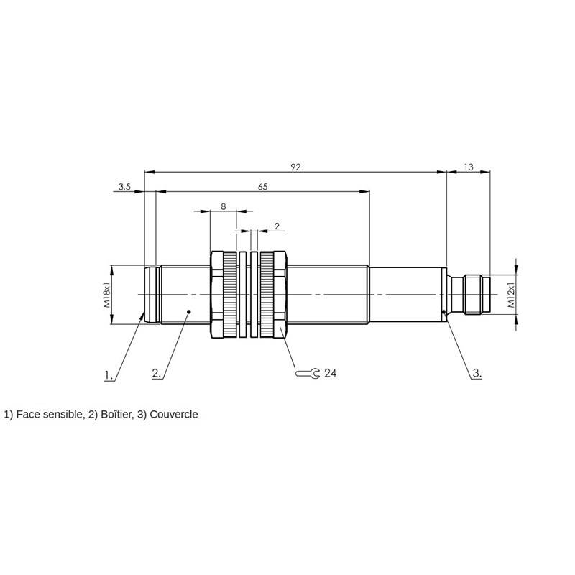

Capteur à ultrasons avec sortie analogique• Format: Cylindrique fileté M18 x 1, faisceau axial• Principe de détection: Directe sur l'objet • Portée: 200...1500 mm• Réglage: Non• Angle d'ouverture du lobe acoustique: 8 ° • Fidélité de répétition: 0,2 % P.E . • Sortie analogique: 0…10 V• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 18-30Vdc• Diamètre: 18 mm• Longueur totale du boîtier: 92 mm• Longueur de filetage utile: 65 mm• Matériau du boîtier: PBT• Face sensible, matériau: Bille creuse en verre et époxy• Classe de protection: IP67 (IEC 60529)• Température ambiante: -15...70 °C• Homologation / conformité: cULus, CE, WEEE, EAC • Série: M18K0

Détecteur de mesure de distance à ultrasons• Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 200 .. . 2000 mm• Réglage: Teach-in• Sortie analogique: Courant, 4-20mA / 20-4mA• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 15-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé• Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Capteur à ultrasons• Format: Cylindrique fileté, M18 x 1, faisceau axial• Portée de travail, portée limite: 30 mm .. . 250 mm, 350 mm• Résolution: max . 0,2 mm• Répétabilité: ± 0,15 %• Précision: ± 1 %• Sortie analogique: 4-20mA, 12 bit• Temps de réponse: 32 ms• Interface de communication: -• Raccordement: Connecteur mâle, M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 18 mm x 18 mm x 52,7 mm• Matériau du boîtier: Plastique, PBT• Indice de protection: IP65, IP67• Température ambiante de fonctionnement: –25 °C .. . +70 °C• Poids: 15 g• Série: UM18-2 Core

Capteur à ultrasons avec sortie analogique• Format: Cylindrique fileté M18 x 1, faisceau axial• Principe de détection: Directe sur l'objet• Portée: 100...600 mm • Réglage: Non• Angle d'ouverture du lobe acoustique: 8 °• Fidélité de répétition: 0,2 % P.E.• Sortie analogique: 4…20 mA • Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 18-30Vdc• Diamètre: 18 mm• Longueur totale du boîtier: 92 mm• Longueur de filetage utile: 65 mm• Matériau du boîtier: PBT• Face sensible, matériau: Bille creuse en verre et époxy• Classe de protection: IP67 (IEC 60529)• Température ambiante: -15...70 °C• Homologation / conformité: cULus, CE, WEEE, EAC • Série: M18K0

Capteur à ultrasons• Format: Cylindrique fileté, M30 x 1,5, faisceau axial• Principe du capteur: Détecteur à réflexion directe • Fonction: Mesure• Portée de travail, portée limite: 200 mm .. . 1.300 mm, 2.000 mm• Affichage: Afficheur LED, 2 x LED• Sortie analogique: 4-20mA ou 0-10V• Résolution: 12 bit• Temps de réponse: 92 ms• Interface de communication: -• Entrée multifonction (MF): 1 x MF• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 9-30Vdc• Dimensions (l x H x P): 30 mm x 30 mm x 84 mm• Matériau du boîtier: Laiton nickelé, PBT• Indice de protection: IP65, IP67 • Température de fonctionnement: –25 °C .. . +70 °C• Série: UM30-2

Capteur à ultrasons avec sortie numérique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe de détection: Directe sur l'objet• Portée: 200...1500 mm • Réglage: Potentiomètre• Angle d'ouverture du lobe acoustique: 8 °• Fidélité de répétition: 0,2 % P.E.• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Fréquence de commutation: 8 Hz• Raccordement: Câble avec connecteur M12 5 pôles, 0,30 m, PUR • Tension d'alimentation: 18-30Vdc• Diamètre: 18 mm• Longueur totale du boîtier: 94 mm• Longueur de filetage utile: 64 mm • Matériau du boîtier: PBT• Face sensible, matériau: Bille creuse en verre et époxy/PUR• Classe de protection: IP67 (IEC 60529)• Température ambiante: -15...70 °C• Homologation / conformité: CE, WEEE, EAC• Série: M18K0

Détecteur de mesure de distance à ultrasons• Format: Parallélépipédique• Version: IO-Link dual channel• Type de détection: Directe sur l'objet• Distance de commutation: 200...1000 mm• Réglage: qTeach, Line-Teach, IO-Link• Sortie analogique: Courant, 4-20mA• Reproductibilité: 0,5 mm• Résolution: < 0,3 mm• Interface de communication: IO-Link V1.1, 38,4 kBaud (COM 2)• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 18 x 45 x 32 mm• Matériau du boîtier: Plastique (ASA, PmmA)• Indice de protection: IP67• Température de fonctionnement: -25 .. . +65 °C• Série: NextGen

Détecteur à ultrasons • Format: Cylindrique fileté, M30 x 1.5, faisceau axial• Type de détection: Directe sur l'objet• Distance de commutation Sd: 200 .. . 1500 mm• Réglage: Potentiomètre• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions: Ø 30 mm x 70 mm• Matériau du boîtier: Laiton nickelé• Indice de protection: IP67• Température de fonctionnement: -25 .. . +60 °C

Capteur à ultrasons• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe de détection: Directe sur l'objet• Portée Sn: 1200 mm (80 .. . 1200 mm)• Réglage: Teach-in• Précision de répétition: 0,50%• Angle de faisceau: 8° ± 2° • Résolution: max . 3 mm• Sortie analogique: 4...20mA• Fonction de sortie: Rampe croissante/décroissante• Temps de réponse: 500 ms• Fréquence de commutation max.: 5 Hz• Temps de réponse: 500 ms• Raccordement: Connecteur mâle M12-A, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions: Ø18 mm x 60,3mm • Matériau du boîtier: Acier inoxydable AISI 316L• Indice de protection: IP67• Température de fonctionnement: –20 °C .. . +70 °C• Homologations: CE, cULus• Série: UK6

Capteur à ultrasons• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe de détection: Directe sur l'objet• Portée Sn: 1600 mm (150 .. . 1600 mm)• Réglage: Teach-in• Précision de répétition: 0,50%• Angle de faisceau: 15° ± 2°• Résolution: max . 3mm• Sortie analogique: 4...20mA • Fonction de sortie: Rampe croissante/décroissante• Temps de réponse: 500 ms • Fréquence de commutation max.: 3 Hz• Temps de réponse: 500 ms• Raccordement: Connecteur mâle M12-A, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions: Ø18 mm x 91,6 mm • Matériau du boîtier: Acier inoxydable AISI 316L• Indice de protection: IP67• Température de fonctionnement: –20 °C .. . +70 °C• Homologations: CE, cULus• Série: UK1

Détecteur à ultrasons • Format: Cylindrique fileté, M30 x 1.5, faisceau axial• Type de détection: Directe sur l'objet• Distance de commutation Sd: 200 .. . 1500 mm• Réglage: Potentiomètre• Sortie de commutation: PNP• Type de commutation: Contact à ouverture (NF)• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions: Ø 30 mm x 70 mm• Matériau du boîtier: Laiton nickelé• Indice de protection: IP67• Température de fonctionnement: -25 .. . +60 °C

Détecteur à ultrasons • Format: Cylindrique fileté, M30 x 1.5, faisceau axial• Type de détection: Directe sur l'objet• Distance de commutation Sd: 200 .. . 1500 mm• Réglage: Potentiomètre• Sortie de commutation: NPN• Type de commutation: Contact à fermeture (NO)• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions: Ø 30 mm x 70 mm• Matériau du boîtier: Laiton nickelé• Indice de protection: IP67• Température de fonctionnement: -25 .. . +60 °C

Capteur à ultrasons avec sortie analogique • Format: Cylindrique fileté, M18 x 1, faisceau axial • Principe de détection: Directe sur l'objet• Portée: 30...400 mm • Réglage: Remote• Fidélité de répétition: 0,2 % P.E . • Angle d'ouverture du lobe acoustique: 8 °• Sortie analogique: 4…20 mA • Raccordement: Connecteur mâle M12 5 pôles • Tension d'alimentation: 15-30Vdc • Diamètre: 18 mm• Longueur totale du boîtier: 91 mm• Longueur de filetage utile: 64 mm • Matériau du boîtier: PBT • Face sensible, matériau: Bille creuse en verre et époxy/PUR • Classe de protection: IP67 (IEC 60529) • Température ambiante: -15...70 °C • Homologation / conformité: CE, WEEE, EAC• Série: M18K0

Capteur à ultrasons• Format: Cylindrique fileté, M30 x 1,5, faisceau axial• Principe du capteur: Détecteur à réflexion directe • Fonctions: Mesure et détection (3 modes)• Portée de travail, portée limite: 200 mm .. . 1.300 mm, 2.000 mm• Affichage: Afficheur LED, 2 x LED• Sortie analogique: 4-20mA ou 0-10V• Résolution: 12 bit• Sortie numérique: 1 x PNP• Type de commutation: Contact NO/NF• Fréquence de commutation: 8 Hz• Temps de réponse: 92 ms• Interface de communication: -• Entrée multifonction (MF): 1 x MF• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 9-30Vdc• Dimensions (l x H x P): 30 mm x 30 mm x 84 mm• Matériau du boîtier: Laiton nickelé, PBT• Indice de protection: IP65, IP67 • Température de fonctionnement: –25 °C .. . +70 °C• Série: UM30-2

Capteur à ultrasons avec sortie analogique • Format: Parallélépipèdique• Principe de détection: Directe sur l'objet• Plage de mesure: 20…250 mm• Portée nominale Sn: 150 mm• Sortie analogique: 4…20 mA• Mode de fonctionnement: Linéaire croissant/décroissant• Synchronisation: Externe, nombre quelconque de capteurs• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 20-30Vdc• Dimensions: 12 x 42,5 x 21,6 mm• Matériau du boîtier: ABS• Face sensible, matériau: Mousse PU/Résine époxy/Verre • Classe de protection: IP67• Température ambiante: -25...70 °C• Homologation / conformité: CE, EAC, WEEE, UKCA • Série: R06K1
