Ultrason Barrage (E) PushPull P=0-2000mm IO-Link / M12 5P

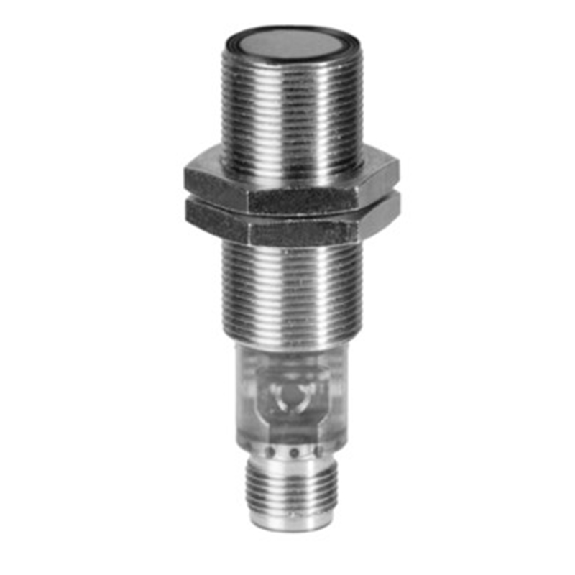

Détecteur de mesure de distance à ultrasons• Format: Cylindrique fileté, M18 x 1• Principe du capteur: Barrière simple• Principe de détection: Récepteur• Distance de commutation: 0.. . 2000 mm• Réglage: qTeach, Line-Teach, IO-Link• Sortie: Push-pull• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 12-30Vdc• Diamètre: 18 mm• Longueur totale du boîtier: 64.3 mm• Longueur de filetage utile: 37.3 mm• Matériau du boîtier: Acier inoxydable (V2A)/ TR90• Revêtement face active: PEEK• Indice de protection: IP67, IP69• Température de fonctionnement: -25 .. . +65 °C• Série: UR18

Détecteur à ultrasons• Format: Parallélépipédique• Version: IO-Link• Type de détection: Barrière simple (Récepteur)• Distance de commutation Sd: 0… 2000 mm• Réglage: qTeach, Line-Teach, IO-Link• Sortie de commutation: Push-Pull• Interface de communication: IO-Link V1.1, 38,4 kBaud (COM 2)• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 18 x 45 x 32 mm• Matériau du boîtier: Plastique (ASA, PmmA)• Revêtement face active: PEEK• Indice de protection: IP67• Température de fonctionnement: -25 .. . +65 °C• Emetteur correspondant: U500.TB0.2-ZZZZ.72F (11200636)• Série: NextGen

Détecteur à ultrasons• Format: Cylindrique fileté, M18 x 1• Version: IO-Link• Type de détection: Directe sur l'objet• Distance de commutation: 20 .. . 1000 mm• Réglage: qTeach, Line-Teach, IO-Link• Sortie de commutation: Push-Pull• Interface: IO-Link V1.1, 38,4 kBaud (COM 2)• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 12-30Vdc• Diamètre: 18 mm • Longueur totale du boîtier: 64 mm • Longueur de filetage utile: 36 mm • Matériau du boîtier: Acier inoxydable (V2A)/ TR90• Revêtement face active: PEEK• Indice de protection: IP 69• Température de fonctionnement -25 .. . +70 °C • Série: UR18

Capteur à ultrasons• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Modes de fonctionnement: - Point de commutation (DtO)- Fenêtre de commutation/arrière-plan (ObSB)• Portée de travail, portée limite: 350 mm .. . 3.400 mm, 5.000 mm• Sortie numérique: 1 x push-pull : PNP/NPN• Temps de réponse: 180 ms• Fréquence de commutation: 4 Hz• Interface de communication: IO-Link, IO-Link V1.1• Fonction IO-Link: Données de processus, Configuration, Diagnostic, Gestion des données• Entrée multifonction (MF): 1 x MF• Raccordement: Connecteur M12, mâle, 5 pôles• Tension d'alimentation: 9-30Vdc• Dimensions (l x H x P): 62,2 mm x 62,2 mm x 32,7 mm• Matériau du boîtier: Plastique (PBT/PET)• Indice de protection: IP65, IP67 (EN 60529)• Température de fonctionnement: –25 °C .. . +70 °C• Série: UC30

Détecteur à ultrasons• Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 20 .. . 1000 mm• Réglage: qTeach, Line-Teach, IO-Link• Sortie de commutation: Push-Pull• Interface: IO-Link V1.1, 38,4 kBaud (COM 2)• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 18 x 45 x 32 mm• Matériau du boîtier: Plastique (ASA, PmmA)• Indice de protection: IP67• Température de fonctionnement: -40 .. . +75 °C• Série: NextGen

Capteur à ultrasons• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Modes de fonctionnement: - Point de commutation (DtO)- Fenêtre de commutation/arrière-plan (ObSB)• Portée de travail, portée limite: 600 mm .. . 6.000 mm, 8.000 mm• Sortie numérique: 1 x push-pull : PNP/NPN• Temps de réponse: 240 ms• Fréquence de commutation: 3 Hz• Interface de communication: IO-Link, V1.1• Fonction IO-Link: Données de processus, Configuration, Diagnostic, Gestion des données• Entrée multifonction (MF): 1 x MF• Mode de raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 9-30Vdc• Dimensions (l x H x P): 62,2 mm x 62,2 mm x 32,7 mm• Matériau du boîtier: Plastique (PBT/PET)• Indice de protection: IP65, IP67 (EN 60529)• Température de fonctionnement: –25 °C .. . +70 °C• Série: UC30

Capteur à ultrasons• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Modes de fonctionnement: - Point de commutation (DtO)- Fenêtre de commutation/arrière-plan (ObSB)• Portée de travail, portée limite: 600 mm .. . 6.000 mm, 8.000 mm• Sortie numérique: 1 x push-pull : PNP/NPN• Type de commutation: Contact à fermeture/ouverture (NO/NF)• Temps de réponse: 240 ms• Fréquence de commutation: 3 Hz• Interface de communication: IO-Link, V1.0• Fonction IO-Link: Données de processus, Configuration, Diagnostic• Entrée multifonction (MF): 1 x MF• Mode de raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 9-30Vdc• Dimensions (l x H x P): 62,2 mm x 62,2 mm x 32,7 mm• Matériau du boîtier: PBT, PET• Indice de protection: IP65, IP67 (EN 60529)• Température de fonctionnement: –25 °C .. . +70 °C• Série: UC30

Capteur à ultrasons• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe de détection: Directe sur l'objet• Mode: Avant plan, Arrière plan ou Fenêtre• Portée de travail, portée limite: 30 mm .. . 250 mm, 350 mm• Sortie numérique: 1 x push-pull : PNP/NPN• Temps de réponse: 32 ms• Interface de communication: IO-Link, V1.0• Mode de raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 10-30Vdc• Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +70 °C• Poids: 25 g• Série: UM18-2 Pro

Capteur à ultrasons• Format: Cylindrique lileté, M30 x 1,5, faisceau axial• Principe du capteur: Détecteur à réflexion directe • Fonctions: - Point de commutation (DtO)- Fenêtre de commutation/arrière-plan (ObSB)• Portée de travail, portée limite: 200 mm .. . 1.300 mm, 2.000 mm• Sortie numérique: 1 x push-pull : PNP/NPN• Temps de réponse: 92 ms• Fréquence de commutation: 8 Hz• Interface de communication: IO-Link, IO-Link V1.1• Raccordement: Connecteur M12, mâle, 5 pôles• Tension d'alimentation Uv: 9-30Vdc• Dimensions (l x H x P): 30 mm x 30 mm x 84 mm• Matériau du boîtier: Métal (laiton nickelé, PBT)• Indice de protection: IP65, IP67• Température ambiante de fonctionnement: –25 °C .. . +70 °C• Série: UM30-2

Capteur à ultrasons• Format: Cylindrique lileté, M30 x 1,5, faisceau axial• Principe du capteur: Détecteur à réflexion directe • Fonctions: - Point de commutation (DtO)- Fenêtre de commutation/arrière-plan (ObSB)• Portée de travail, portée limite: 600 mm .. . 6.000 mm, 8.000 mm• Sortie numérique: 1 x push-pull : PNP/NPN• Temps de réponse: 240 ms• Fréquence de commutation: 3 Hz• Interface de communication: IO-Link, IO-Link V1.1• Raccordement: Connecteur M12, mâle, 5 pôles• Tension d'alimentation Uv: 9-30Vdc• Dimensions (l x H x P): 65 mm x 65 mm x 105 mm• Matériau du boîtier: Métal (laiton nickelé, PBT)• Indice de protection: IP65, IP67• Température ambiante de fonctionnement: –25 °C .. . +70 °C• Série: UM30-2

Capteur à ultrasons• Temps de réponse: 5,5 ms• Sortie numérique: 2 x NPN• Interface de communication: -• Poids: 160 g• Mode de raccordement: Câble de raccordement à extrémité ouverte: 7 x 0,25 mm2, 2 m, PUR, Émetteur: câble de connexion vers le récepteur avec connecteur mâle M8, 3 pôles, 1 m, PUR, Récepteur: câble de connexion vers l'émetteur avec connecteur femelle M8, 3 pôles, 1,2 m, PUR• Série: UD18

Radar de mesure de distances• Format: Cylindrique fileté, M30 x 1.5, faisceau axial• Plage de détection Sd: 0,3 … 12 m• Faisceau: étroit 6° angle d’ouverture• Version: IO-Link dual channel• Réglage: IO-Link• Sortie analogique: 4-20mA / 20-4mA• Sortie commutation: IO-Link / push-pull• Interface de communication: IO-Link V1.1, 230,4 kBaud (COM 3)• Tension d'alimentation: 12-30Vdc• Raccordement: Connecteur mâle M12 5 pôles• Diamètre: 30 mm• Longueur totale du boîtier: 107 mm• Longueur de filetage utile: 50 mm• Matériau du boîtier: Acier inoxydable 1.4404 (V4A)• Classe de protection: IP 68/69K & proTect+• Température de fonctionnement: -40 … +65 °C

Capteur à ultrasons avec sortie numérique• Format: Cylindrique fileté, M30 x 1,5, faisceau axial• Principe de fonctionnement:- Barrage à réflexion- Détecteur à réflexion (point d'action)- Détecteur à réflexion (fenêtre)- Mesure analogique (courbe)• Portée: 200...2000 mm• Portée nominale Sn: 1300 mm• Fidélité de répétition: ± 0,15 % P.E.• Sortie de commutation: PNP (x2)• Type de commutation: Contact à fermeture / ouverture (NO/NF)• Fréquence de commutation: 8 Hz• Sortie analogique: 0...10 V / 4...20 mA• Synchronisation: Interne, 10 capteurs max.• Raccordement: Connecteur mâle M12 5 pôles• Tension d'alimentation: 9-30Vdc• Dimensions: Ø 30 x 94.5(50.5) mm• Matériau du boîtier: Laiton, PBT, TPU• Classe de protection: IP67 (IEC 60529)• Température ambiante: -25...70 °C• Homologation / conformité: cULus LISTED, CE, EAC, WEEE, UKCA• Série: M30M1

Capteur à ultrasons avec sortie analogique• Format: Cylindrique fileté, M30 x 1.5, faisceau axial• Principe de détection: Directe sur l'objet• Portée: 200...2000 mm• Portée nominale Sn: 1300mm• Réglage: Touche (2x)• Fidélité de répétition: ± 0,15 % P.E . • Sortie analogique: 0…10 V / 4…20 mA• Caractéristique de sortie: Linéaire croissant/décroissant• Raccordement: Connecteur mâle M12 5 pôles• Tension d'alimentation: 9-30Vdc• Dimensions: Ø 30 x 94.5(50.5) mm• Matériau du boîtier: Laiton, PBT, TPU• Face sensible, matériau: Mousse PU/Résine époxy/Verre • Classe de protection: IP67 (IEC 60529)• Température ambiante: -25...70 °C• Homologation / conformité: cULus LISTED, CE, EAC, WEEE, UKCA• Série: M30M1
