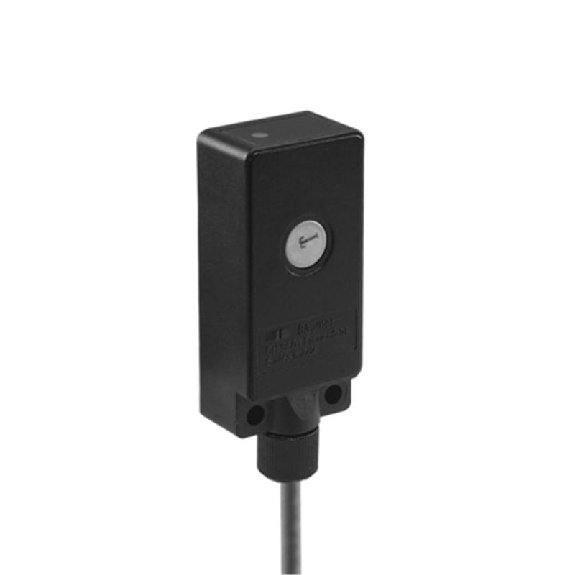

Ultrason Barrage (E) P700mm 12-30VDC / Câble 2m

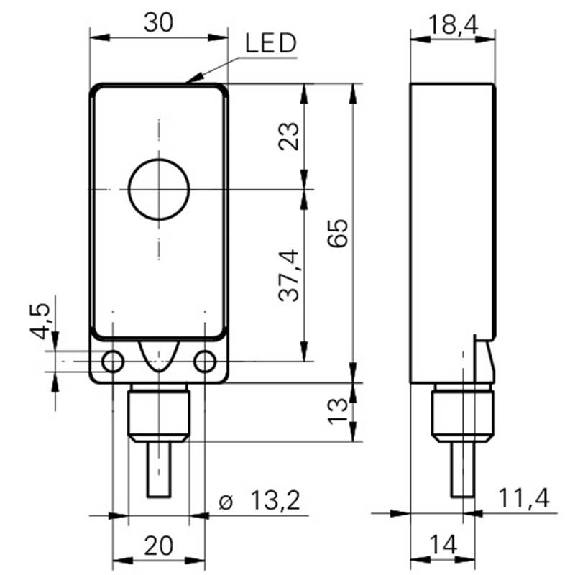

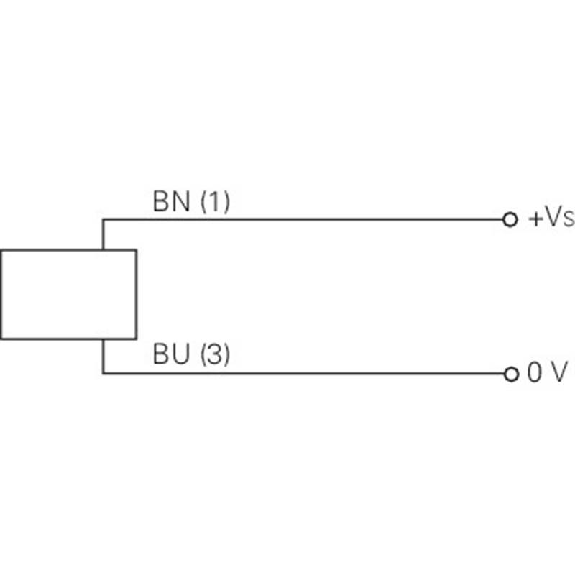

Données générales Emetteur / Récepteur Emetteur Plage de détection Sd 0 … 700 mm Plage de détection valeur finale Sde 0 … 700 mm Fréquence sonique 220 kHz Aide de réglage LED clignotante Indication de fonctionnement LED jaune Données électriques Plage de tension +Vs 12 … 30 VDC Consommation max. (sans charge) 22 mA Ondulation résiduelle < 10 % Vs Protégé contre inversion polarité Oui Données mécaniques Forme du boîtier Parallélépipédique Matériau du boîtier Polyester / Zinc coulé Largeur / Diamètre 30 mm Hauteur / Longueur 65 mm Profondeur 18,5 mm Version de raccordement Connecteur M12

Détecteur à ultrasons• Format: Parallélépipédique• Type de détection: Barrage (récepteur) • Distance de commutation : 0 .. . 700 mm avec émetteur USDK• Réglage: Potentiomètre• Sortie de commutation: PNP• Type de commutation: Antivalente (NO+NF)• Raccordement: Câble 2 m• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé• Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Détecteur à ultrasons• Format: Parallélépipédique• Type de détection: Barrage (récepteur) • Distance de commutation : 0 .. . 700 mm avec émetteur USDK• Réglage: Potentiomètre• Sortie de commutation: PNP• Type de commutation: Antivalente (NO+NF)• Raccordement: Connecteur mâle M12, 4 pôles • Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé• Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Capteur à ultrasons• Temps de réponse: 5,5 ms• Sortie numérique: 2 x NPN• Interface de communication: -• Poids: 160 g• Mode de raccordement: Câble de raccordement à extrémité ouverte: 7 x 0,25 mm2, 2 m, PUR, Émetteur: câble de connexion vers le récepteur avec connecteur mâle M8, 3 pôles, 1 m, PUR, Récepteur: câble de connexion vers l'émetteur avec connecteur femelle M8, 3 pôles, 1,2 m, PUR• Série: UD18

Détecteur à ultrasons • Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 30 .. . 250 mm• Sortie de commutation: PNP• Type de commutation: Contact à ouverture (NF)• Entrée: Synchro• Raccordement: Câble 2 m• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé • Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Détecteur à ultrasons• Format: Parallélépipédique• Type de détection: Barrage (émetteur) • Distance de commutation: 0 .. . 1000 mm• Réglage: Teach-in• Sortie de commutation: -• Type de commutation: -• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 15-30Vdc• Dimensions (L x H x P): 20 x 42 x 15 mm• Matériau du boîtier: Polyester • Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Détecteur à ultrasons • Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 30 .. . 250 mm• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Entrée: Synchro• Raccordement: Câble 2 m• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé • Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Détecteur à ultrasons à 2 seuils • Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 30 .. . 350 mm• Réglage: Teach-in• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Raccordement: Câble 2 m• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé• Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Détecteur à ultrasons • Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 60 .. . 400 mm• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Entrée: Synchro• Raccordement: Câble 2 m• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé • Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C
