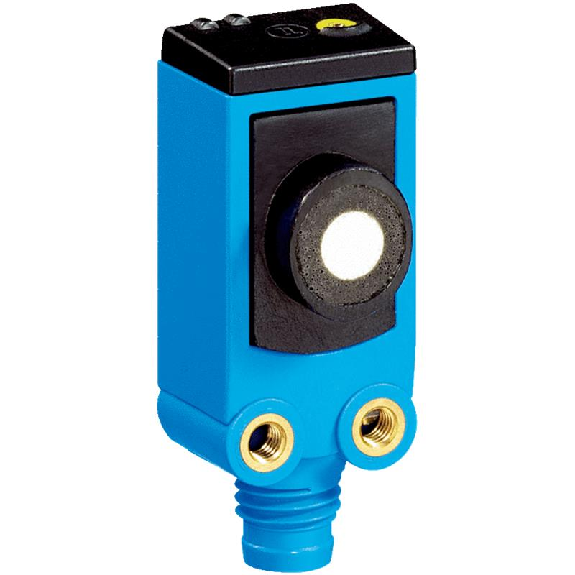

Ultrason Avant plan, Arrière plan ou Fenêtre PNP P100mm NO/NF /M8 3P

Capteur à ultrasons• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• 3 modes: Avant plan, Arrière plan ou Fenêtre• Portée de travail, portée limite: 13 mm .. . 150 mm, 250 mm• Sortie numérique: 1 x PNP• Mode de commutation: Commutation claire ou sombre• Temps de réponse: 24 ms• Fréquence de commutation: 25Hz• Interface de communication: -• Mode de raccordement: Connecteur M8, mâle, 3 pôles• Tension d'alimentation: 15-30Vdc• Dimensions (l x H x P): 16 mm x 40,1 mm x 16,7 mm• Matériau du boîtier: Plastique ABS• Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +70 °C• Série: UC4

Capteur à ultrasons• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• 3 modes: Avant plan, Arrière plan ou Fenêtre• Portée de travail, portée limite: 13 mm .. . 150 mm, 250 mm• Sortie numérique: 1 x PNP• Mode de commutation: Commutation claire ou sombre• Temps de réponse: 10 ms• Fréquence de commutation: 100Hz• Interface de communication: -• Mode de raccordement: Connecteur M8, mâle, 3 pôles• Tension d'alimentation: 15-30Vdc• Dimensions (l x H x P): 16 mm x 40,1 mm x 16,7 mm• Matériau du boîtier: Plastique ABS• Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +70 °C• Série: UC4

Capteur à ultrasons• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Modes de fonctionnement réglables: - Point de commutation (DtO)- Fenêtre de commutation/arrière-plan (ObSB)• Portée de travail, portée limite: 13 mm .. . 100 mm, 150 mm• Temps de réponse: 24 ms• Sortie numérique: 1 x NPN• Fréquence de commutation: 30 Hz• Interface de communication: -• Mode de raccordement: Connecteur M8, mâle, 3 pôles• Tension d'alimentation: 15-30Vdc• Dimensions (l x H x P): 16 mm x 40,1 mm x 16,7 mm• Matériau du boîtier: Plastique ABS• Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +70 °C• Série: UC4

Détecteur à ultrasons • Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 100 .. . 1000 mm• Sortie de commutation: PNP• Type de commutation: Contact à ouverture (NF)• Entrée: Synchro• Raccordement: Câble 2 m• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé • Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Détecteur à ultrasons • Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 100 .. . 1000 mm• Sortie de commutation: PNP• Type de commutation: Contact à ouverture (NF)• Entrée: Synchro• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé • Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Détecteur à ultrasons • Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 100 .. . 1000 mm• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Entrée: Synchro• Raccordement: Câble 2 m• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé• Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Données générales Plage de détection Sd 100 … 1000 mm Plage de détection valeur finale Sde 100 … 1000 mm Hystérésis typ. 4 % Sde Reproductibilité 0,5 mm Synchronisation Oui Version multiplex Sur demande Dérive en température < 0,1 % Sde/K Temps d'activation ton(synch on) < 50 ms Temps de désactivation toff (synch on) < 50 ms Fréquence sonique 240 kHz Réglage Potentiomètre Aide de réglage LED clignotante Indication de l'état de sortie LED verte Données électriques Plage de tension +Vs 12 … 30 VDC Consommation max. (sans charge) 35 mA Circuit de sortie NPN à fermeture (NO) Courant de sortie 200 mA Tension résiduelle Vd <2 VDC Ondulation résiduelle < 10 % Vs Protégé contre courts-circuits Oui Protégé contre inversion polarité Oui Données mécaniques Forme du boîtier Parallélépipédique Matériau du boîtier Polyester / Zinc coulé Largeur / Diamètre 30 mm Hauteur / Longueur 65 mm Profondeur 31 mm Version de raccordement Connecteur M12

Détecteur à ultrasons• Format: Parallélépipédique• Type de détection: Barrière reflex• Distance de commutation: 0 .. . 1000 mm• Réglage: Potentiomètre• Sortie de commutation: PNP• Type de commutation: Contact à ouverture (NF)• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé• Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Détecteur à ultrasons• Format: Parallélépipédique• Type de détection: Barrière reflex• Distance de commutation: 100 .. . 1000 mm• Réglage: Potentiomètre• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Raccordement: Câble 2 m• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé• Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Détecteur à ultrasons• Format: Parallélépipédique• Type de détection: Barrière reflex• Distance de commutation: 100 .. . 1000 mm• Réglage: Potentiomètre• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé• Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Détecteur à ultrasons• Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 100 .. . 1000 mm• Réglage: Teach-in• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 20 x 42 x 15 mm• Matériau du boîtier: Polyester • Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Détecteur à ultrasons• Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 100 .. . 1000 mm• Réglage: Teach-in• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 20 x 42 x 15 mm• Matériau du boîtier: Polyester • Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C• Fonction multiplexage: Oui

Capteurs à ultrasons • Fonctions: Contrôle des marques de collage et des doubles épaisseurs pour le papier, carton, métal et plastique• Distance de montage: 20 mm .. . 60 mm, 40 mm ± 3 mm (réglage d'usine) • Temps de réponse: 2,5 ms (Configurable avec le logiciel Connect+) • Sortie de commutation: 2 x PNP (200 mA) (Sorties de commutation Q1 et Q2 protégées contre les courts-circuits) (Q1: sortie de commutation double couche, Q2: sortie de commutation pas de matériau / couche unique, chacune contact NF) (PNP: actif = Uv - (< 2 V) / inactif = 0 V , NPN: actif = 2 V / inactif = Uv.) • Fréquence des ultrasons: 400 kHz • Mode de raccordement:- Câble de raccordement à extrémité ouverte: 7 x 0,25 mm2, 2 m, PUR- Émetteur: câble de connexion vers le récepteur avec connecteur mâle M8, 3 pôles, 1 m, PUR- Récepteur: câble de connexion vers l'émetteur avec connecteur femelle M8, 3 pôles, 1,2 m, PUR• Affichage: 2 x LED • Tension d'alimentation: 20-30Vdc• Indice de protection: IP65 • Température de fonctionnement: +5 °C .. . +60 °C• Poids: 130 g• Série: UD18

Détecteur à ultrasons• Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 100...1000 mm• Réglage: qTeach• Sortie de commutation: Push-Pull• Type de commutation: Contact à fermeture/ouverture (NO/NF)• Raccordement: Câble PUR (4 x 0,25 mm²), 2 m• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 18 x 45 x 32 mm• Materiau du boîtier: Plastique (ASA, PmmA)• Indice de protection: IP67• Température de fonctionnement: -25 .. . +65 °C• Série: NextGen

Détecteur à ultrasons• Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 100...1000 mm• Réglage: qTeach ou déporté, 1 point ou "fenêtre• Sortie de commutation: Push-Pull• Type de commutation: Contact à fermeture/ouverture (NO/NF)• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 18 x 45 x 32 mm• Matériau du boîtier: Plastique (ASA, PmmA) • Indice de protection: IP67 • Température de fonctionnement: -25 .. . +65 °C • Série: NextGen
