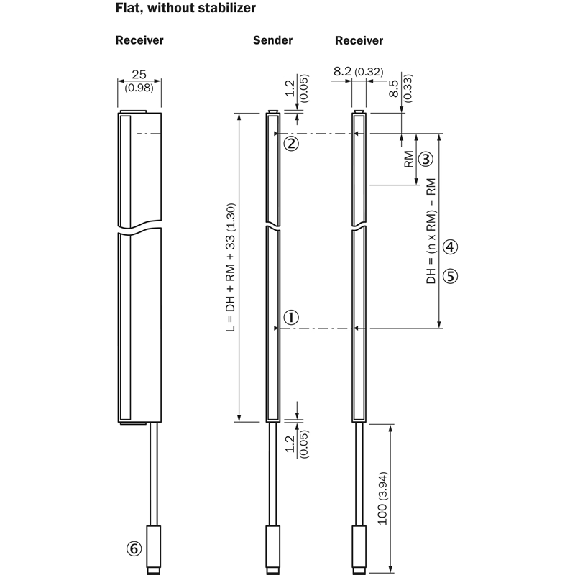

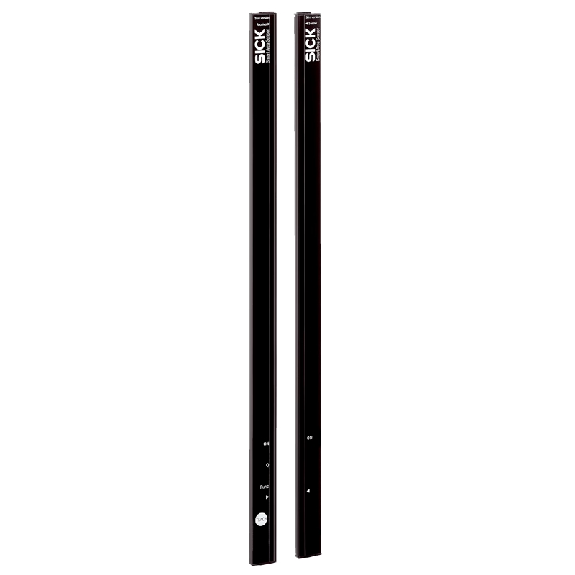

Rideau optique Smart line H=0920mm Rés=40mm P=7m - SGS4-F092P7PC1W02

Barrière de passage Pièce du système: Émetteur + Récepteur Portée: 0,3 4m Réglage: Potentiomètre Hauteur contrôlée: 90 mm Écartement des faisceaux: 10 mm Objet minimum détectable: Ø5 mm Nombre de faisceaux: 10 Source d'émission: LED, Lumière infrarouge Sortie de commutation: NPN + PNP Type de commutation: Contact à fermeture (NO) Temps de réponse transition light/dark: 500 µs Temps de réponse transition dark/light: 5 ms Fréquence de commutation: 110 Hz Raccordement: Connecteur mâle M12-A, 4 pôles Tension d'alimentation: 10 - 26Vdc Dimensions: 45 mm x 145 mm x 20 mm Matériau du boîtier: PBT Indice de protection: IP67 (EN 60529) Température de fonctionnement: 0°C+ 50° C (sans givrage) Homologations: CE, cULus Accessoires fournis: 4 écrous M18x1 - 1 clé de réglage - 2 équerre à 90° Référence des composants: BX10S/00-HB6X, BX10R/AD-HB6X Série: BX10

Rideau d'automatisation commutable Principe du capteur: Émetteur / récepteur Plus petit objet détectable (MDO): Faisceau parallèle, 45 mm Portée de travail: 1,5 m Entraxe des faisceaux: 40 mm Sortie de lumière optique: Flat Stabilisateur en aluminium: Avec stabilisateur Hauteur de détection: 440 mm Source d'émission: Lumière infrarouge Sortie de commutation: PNP Temps de réponse: 38 ms Raccordement: Câble avec connecteur mâle M8, 4 pôles Tension d'alimentation Uv: CC24 V, ± 20 % Dimensions (l x H x P): 36,5 mm x 512,4 mm x 12,4 mm Indice de protection: IP65 Température de fonctionnement: 25 °C .. . +55 °C Série: SLG

SH4-4-1200-SM-8-5 = SH4 STANDARD MUTING Res=Body H=1200mm Rec.Connectors=8poles+5 poles

Rideau d'automatisation commutable Portée de travail: 3 m Entraxe des faisceaux: 40 mm Sortie de lumière optique: Slim Stabilisateur en aluminium: Avec stabilisateur Hauteur de détection: 1.240 mm Sortie de commutation: PNP Temps de réponse: 19 ms Raccordement: Câble avec connecteur mâle M8, 4 pôles Tension d'alimentation: 24Vdc Dimensions (l x H x P): 36,5 mm x 1.312,4 mm x 12,4 mm Matériau du boîtier: PMMA Indice de protection: IP65 Température de fonctionnement: 25 °C +55 °C Série: SLG

SH4-30-0450-C-5-5 = SH4 CASCADE Res=30mm H=450mm Rec.Connectors=5poles+5poles

Barrières photoélectriques de sécurité: deTem Domaine d'utilisation: Environnement industriel standard Principe de fonctionnement: Actif/passif Pièce du système: Système dinhibition (muting) Portée: 3,2 m Nombre de faisceaux: 4 Entraxe des faisceaux: 300 mm Fonction: Inhibition (muting) L à gauche Sorties de sécurité (OSSD): 2 PNP à semi-conducteurs Raccordement du système: Connecteur mâle M12, 8 pôles Raccordement du bouton de réinitialisation/dégagement: Connecteur femelle M12, 5 pôles Raccordement du capteur dinhibition (muting): 2 × connecteurs femelles M12, 5 pôles Tension d'alimentation Uv: 24 V DC (19,2 V DC .. . 28,8 V DC) Indice de protection: IP65, IP67 (CEI 60529) Température de service: 30 °C .. . +55 °C Sécurité: Type 4 (CEI 61496-1), SIL3 (CEI 61508), PL e (ISO 13849-1) Contenu de la livraison: - Unité active- Unité passive- Bras dinhibition (muting) pour élément actif avec capteurs dinhibition montés avec câble- Bras dinhibition (muting) pour élément passif avec réflecteurs montés- 4 supports FlexFix

Barrage immatériel de sécurité Variante deTec: deTec4 HG Niveau de sécurité: Type 4, PL e, SIL3, SILCL3 Pièce du système: Émetteur Résolution: 14 mm Portée: 20 m Hauteur du champ de protection: 1.500 mm Raccordement du système: Dépend du connecteur système (connecteur mâle M12, 5 pôles ou 8 pôles) Connecteur d'extension: Dépend du connecteur système (sans connexion dextension ou avec connecteur femelle M12, 5 pôles) Matériau de la vitre frontale: Verre flotté trempé chimiquement Indice de protection: IP65, IP67 Contenu de la livraison: Émetteur Domaine d'utilisation: Plages avec les réfrigérants, lubrifiants et nettoyants Série: deTec

Barrière immatérielle de sécurité Principe de fonctionnement: Emetteur + Récepteur Distance de détection: 0,2 20 m Résolution: 30 mm Hauteur contrôlée: 900 mm Fonctions disponibles: Redémarrage manuel/automatique, EDM, Muting L/T 2 signaux, Muting partiel, Filtre de muting, Override Type de sortie: 2 x PNP-NO (sortie de sécurité OSSD) avec EDM Tension de fonctionnement: 24 Vcc ± 20 % Raccordement: Pigtail M12-5 pôles (émetteur), Pigtail M12-8 pôles (récepteur) Dimensions: 35 x 40 x 909 mm Classe de protection: IP65, IP67 (EN 60529) Température de fonctionnement: -30+55°C Type: Type 4 Niveau d'intégrité de la sécurité: SIL 3, SILCL 3, PL e Série: SH4 Standard Muting

SH4-14-0750-S-8 = SH4 STANDARD Res=14mm H=750mm Rec.Connector=8poles

SH4-14-0750-C-5-5 = SH4 CASCADE Res=14mm H=750mm Rec.Connectors=5poles+5poles

SH4-14-0900-C-5-5 = SH4 CASCADE Res=14mm H=900mm Rec.Connectors=5poles+5poles

SH4-30-1650-B-5 = SH4 BASE Res=30mm H=1650mm Rec.Connector=5poles

SH4-14-1500-A-12 = SH4 ADVANCED Res=14mm H=1500mm Rec.Connector=12poles

SH4-14-2250-SM-8-5 = SH4 STANDARD MUTING Res=14mm H=2250mm Rec.Connectors=8poles+5 poles
