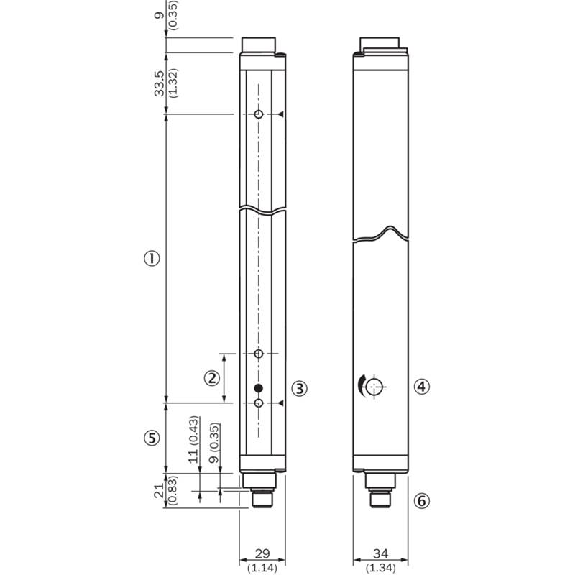

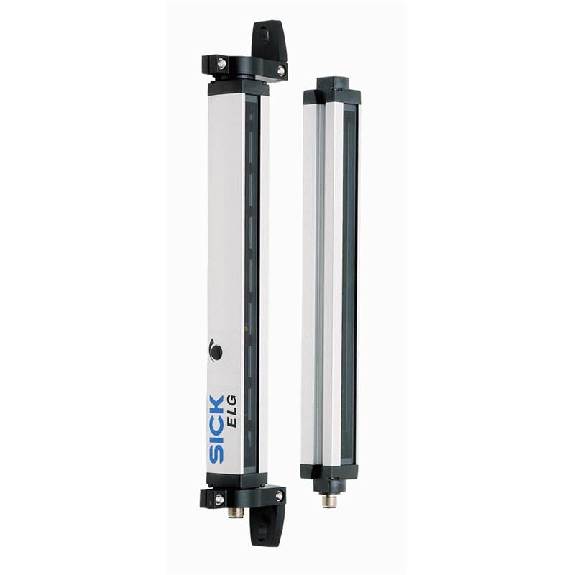

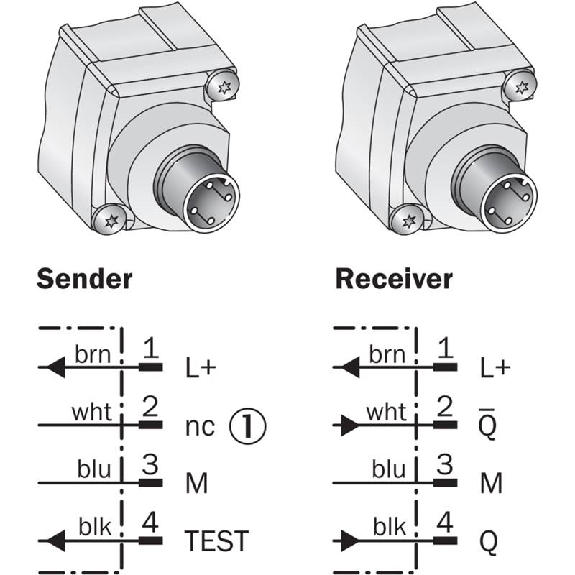

Rideau optique Eco-line H=0330mm Rés=30mm P=2m 2xPNP / M12 4P

Barrière immatérielle, protection de doigts, version de base, Cat . 4, hauteur de détection 1500 mm

Pack Barrage immatériel de sécurité• Niveau de sécurité: Type 4, PL e, SIL3, SILCL3 • Variante deTec: deTec4 Core• Pièce du système: Set• Résolution: 30 mm• Portée: 15 m• Hauteur du champ de protection: 900 mm• Raccordement du système: Connecteur mâle M12, 5 pôles• Indice de protection: IP65, IP67• Domaine d'utilisation: Environnement industriel standard• Compris dans la livraison: • 1 x Émetteur C4C-SA09030A10000 (1211498)• 1 x Récepteur C4C-EA09030A10000 (1211516)• 2 x Câbles 5m YF2A15-050UB5XLEAX (2095618)• 1 x Relais de sécurité RLY3-OSSD200 (1085344)• 1 x QuickFix 4 pièces BEF-3SHABPKU4 (2098710)• 1 x FlexFix Kit 4 pièces BEF-1SHABPKU4 (2066614)• 1 x Baton test• Série: deTec4 Core

Barrière immatérielle de sécurité, Émetteur/récepteur, Type 4, Résolution : 30 mm (protection des mains), Hauteur du champ de protection : 750 mm, Temps de réponse : 16 ms, Portée : 0,2...19 m, Nombre de faisceaux : 40, Sorties : 2 x OSSD PNP, PL/catégorie (ISO13849-1) : PL e/cat. 4, SIL (IEC 61508) : SIL 3, Affichage : statut/diagnostic, Fonctions : remise à zéro automatique, Tension d'alimentation : 24 V DC (+/- 20 %), Courant de sortie max : 0,5 A, Raccordement : fiche M12 (récepteur 4 pôles/émetteur 4 pôles), Accessoires de montage inclus

Caractéristiques • Domaine d'utilisation Environnement industriel standard • Pièce du système Récepteur • Émetteur compatible 1211503 • Résolution 30 mm • Portée 15 m • Hauteur du champ de protection 1.350 mm • Temps de réponse 12 ms • Sans zone blanche Oui • Synchronisation Synchronisation optique • Contenu de la livraison Récepteur Bâton test dont le diamètre correspond à la résolution du barrage immatériel de sécurité Consigne de sécurité Notice de montage Notice d’instruction à télécharger Grandeurs caractéristiques relatives à la sécurité • Type Type 4 (CEI 61496-1) • Niveau d'intégrité de la sécurité SIL3 (CEI 61508) • Catégorie Catégorie 4 (ISO 13849-1) • Niveau de performance PL e (ISO 13849-1) • PFHD (probabilité moyenne d'une défaillance dangereuse par heure) 3,7 x 10-9 • TM (durée d'utilisation) 20 années (ISO 13849-1) • Etat sécurisé en cas de défaut Au moins une OSSD est à l'état INACTIF. Fonctions • Mode protection ✔ • Mesure automatique de la largeur du champ de protection ✔ Interfaces • Raccordement du système Connecteur mâle M12, 5 pôles Longueur du câble 150 mm Diamètre de câble 4,3 mm • Rayon de courbure du câble En position fixe > 12 x diamètre de câble En mouvement > 15 x diamètre de câble • Éléments d'affichage LEDs Caractéristiques électriques • Classe de protection III (IEC 61140) • Tension d'alimentation UV 24 V DC (19,2 V ... 28,8 V) • Ondulation résiduelle ≤ 10 % • Puissance absorbée typique 2,3 W (DC) • Sorties de sécurité (OSSD) Type de sortie 2 PNP à semi-conducteurs, protégé contre les courts-circuits , surveillance des courts-circuits transversaux 1) État ACTIF, tension de commutation à l’état HIGH 24 V CC (UV – 2,25 V CC ... UV) État INACTIF, tension de commutation à l’état LOW ≤ 2 V DC Capacité de charge de chaque OSSD ≤ 300 mA 1) S'applique aux tensions comprises entre –30 V et +30 V. Caractéristiques mécaniques • Dimensions Voir le plan coté • Matériau du boîtier Profil en aluminium extrudé Caractéristiques ambiantes • Indice de protection IP65 (CEI 60529) IP67 (CEI 60529) • Température de service –30 °C ... +55 °C • Température de stockage –30 °C ... +70 °C • Humidité de l'air 15 % ... 95 %, sans condensation • Immunité aux vibrations 5 g, 10 Hz ... 55 Hz (CEI 60068-2-6) • Immunité aux chocs 10 g, 16 ms (CEI 60068-2-27) Informations douanières • Poids: 1.394 Kilogrammes • Poids net: 1.394 Kilogrammes • Volume: 6174.0 Centimètres cubes (cm³) • Dimensions: 7.000*7.000*126.000

Barrière immatérielle gamme Robuste F3SG• Version: Easy• Catégorie: Type 2• Résolution: 30 mm• Hauteur protégée: 910 mm• Portée opérationnelle: 20 m• Classe de protection: IP67• Homologations: CE, UL/CSA, GB, TÜV
