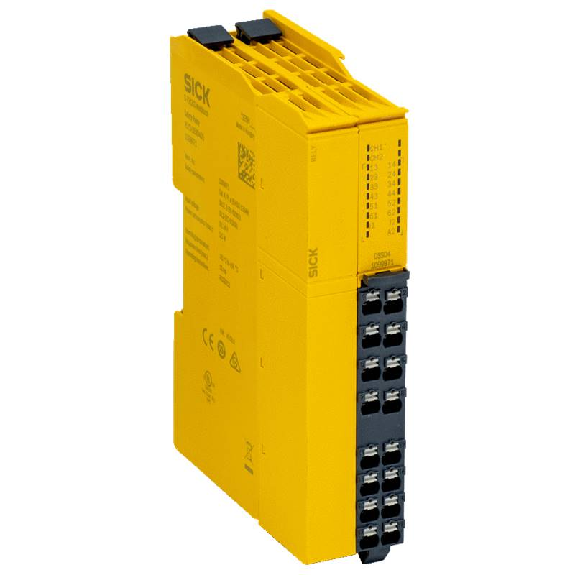

Relais de sécurité OSDD, 24Vdc, 4NO, bornes à ressort

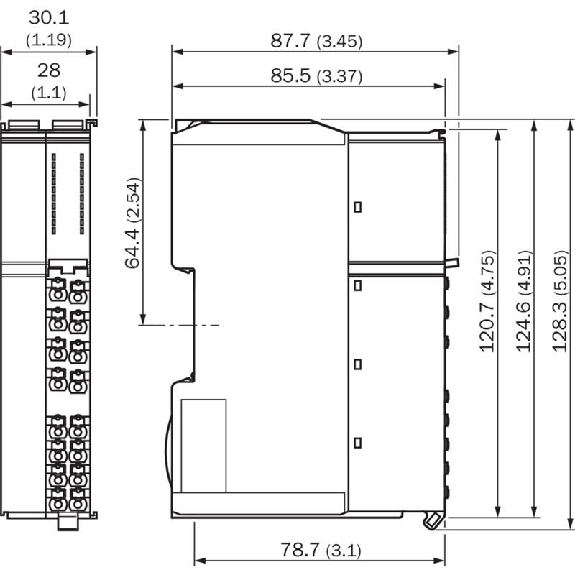

Relais de sécurité • Catégorie: Catégorie 4 (EN ISO 13849)• Applications: Extension de sortie pour OSSD • Types de capteur compatibles: Dispositifs de protection optoélectroniques • Contrôle des contacteurs commandés (EDM): Via l'unité dévaluation• Sorties: - 2 canaux de commande sûrs (sécurisés), - 1 circuit de courant de retour (à utiliser pour le contrôle des contacteurs commandés, non sécurisé) • Raccordement: Bornes à ressort enfichables • Alimentation électrique: Passive (sans alimentation électrique active)• Dimensions (l x H x P): 18 mm x 124,6 mm x 85,5 mm• Indice de protection: IP20 (EN 60529)• Série: ReLy

Relais de sécurité• Catégorie: Catégorie 4 (EN ISO 13849)• Applications: Unité d'évaluation• Types de capteur compatibles: Dispositifs de protection optoélectroniques• Réarmement: Automatique, Manuel• Contrôle des contacteurs commandés (EDM): Intégré• Nombre de canaux de commande sûrs (contact NO): 2, dédiés à la sécurité• Type de sortie: PNP• Raccordement: Bornes à ressort enfichables• Alimentation électrique: PELV ou SELV• Tension d'alimentation UV: 24 V DC (16,8 V DC .. . 30 V DC)• Dimensions (l x H x P): 18 mm x 124,6 mm x 85,5 mm• Indice de protection: IP20 (EN 60529)• Série: ReLy

Relais de sécurité• Catégorie: Catégorie 4 (EN ISO 13849)• Applications: Unité d'évaluation• Types de capteur compatibles: Capteurs de sécurité avec OSSD• Réarmement: Automatique, Manuel• Contrôle des contacteurs commandés (EDM): Intégré• Entrées de sécurité: 2• Nombre de canaux de commande sûrs (contact NO): 3, dédiés à la sécurité• Nombre de sorties d’état (non sécurisées): 1 (Push-Pull)• Nombre de sorties d’impulsions de test: 1 (PNP)• Mode de raccordement: Connecteur frontal avec blocs de jonction à ressorts• Alimentation électrique: PELV ou SELV• Tension d'alimentation UV: 24 V DC (16,8 V DC .. . 30 V DC)• Dimensions (l x H x P): 18 mm x 124,6 mm x 85,5 mm• Indice de protection: IP20 (EN 60529)• Série: ReLy

Relais de sécurité• Applications: Unité d'évaluation• Types de capteur compatibles: Capteurs de sécurité avec OSSD, Capteurs de sécurité avec entrée test, capteurs de sécurité avec des sorties libres de potentiel, Tapis de sécurité• Raccordement: Connecteur frontal avec blocs de jonction à ressorts• Fonction de réarmement: Oui• Contrôle des contacteurs commandés (EDM): Intégré• Sorties: 3 canaux de commande sûrs (sécurisés), 2 sorties d’état (non sécurisées), 2 sorties d’impulsions test (non sécurisées)• Tension d'alimentation Uv: 24 V DC (16,8 V .. . 30 V)• Dimensions (l x H x P): 18 mm x 124,6 mm x 85,5 mm• Indice de protection: IP20 (CEI 60529)• Température de service: –25 °C .. . +55 °C• Série: ReLy

Relais de sécurité, 2 sorties de sécurité, 2 sorties temporisées (max . 15 s réglable), 6 sorties auxiliaires, bornier à ressort, classe 4 et SIL 3, 24 Vc.c.

Relais de sécurité, Surveillance d'arrêts d'urgence et de portes de protection, une ou deux voies, activation : Surveillance manuelle et automatique, 3 circuits de fermeture, raccordement à ressort, largeur : 22,5 mm

Relais de sécurité (autonome) PNOZsigma . Entrées: câblage monocanal . Sorties: 2 N / O, 1 semi-conducteur . UB 24 V DC . Largeur: 12,5 mm . Bornes à ressort enfichables . Surveillance E-STOP, portes de sécurité.

Bloc d'extension de contacts PNOZsigma . Sorties: 4 N / O, 1 N / C UB 24 V DC, largeur: 17,5 mm, bornes à ressort enfichables . Bloc de contacts pour l'extension des contacts en liaison avec les composants de commande liés à la sécurité . Un montage supplémentaire des modules à droite est possible.

Extension de contacts PNOZsigma, sorties : 4 F, 1 O, UB = 24 V DC, charge de commutation : 12 A DC1, largeur : 45 mm, borniers à ressorts débrochables, bloc de contacts pour l’extension de contacts associé à des systèmes de commande dédiés à la sécurité.

Relais de sécurité universel avec contacts forcés, raccordement à vis, 4 contacts NO, 2 contacts NF, pas : 40 mm

Bloc logique de sécurité Pnoz Sigma• Tension d'alimentation: 24 VDC• Type de bornier: Bornier à ressorts , débrochable • Contacts de sécurité instantanés: 3 • Nombre de contacts d'information: 1 • Nombre de sorties statiques: 1 • Catégorie d'arrêt: 0 • Courant max.pour DC13 l(6 manœuvres/min): 5.0 A • Courant max . pour AC15: 5.0 A • Dimensions (l x H x P): 22.5 mm x 100.0 mm x 120.0 mm • Température d’utilisation: -10 - 55 °C • Homologations: CE, cULus Listed, TÜV, KOSHA, CCC • Possibilités d'application: Relais de surveillance de protecteurs mobiles, Surveillance instantanée des arrêts d'urgence, Détecteur de fin de course, Surveillance de barrières immatérielles Type 4, Surveillance de barrières immatérielles Type 2 san, Surveillance de barrières immatérielles Type 2 ave • Modes de fonctionnement: Monocanal, réarmement automatique, À deux canaux, réarmement manuel, • Détection des courts-circuits, Test de démarrage, réarmement manuel auto-contrôlé, sans détection des courts-circuits, Test interne

Relais de sécurité pour la surveillance des arrêts d'urgence et des portes de protection jusqu'au SIL 3 ou à la catégorie 4, PL e selon la norme EN ISO 13849, fonctionnement à 2 canaux, 2 circuits de validation, tension nominale d'entrée : 24 V DC, bloc de jonction à vis enfichable

Relais de sécurité• Utilisation jusqu’à la catégorie 4 selon EN ISO 13849-1• Indications d'état par LED• Commande simple ou double canal• 4 contacts de sécurité redondants dont 2 sont des contacts temporisés• Temporisation réglable de 1 s . à 30 s.• Détection des courts-circuits entre conducteurs et des courts-circuits à la terre/masse• Tension de service: 24 V DC• Mode de raccordement: Bornes de raccordement• Type de montage: Rail normalisé 35mm selon DIN EN 60715 TH35• Indice de protection: IP20• Température ambiante: -15 .. . 40 °C

Extension de contact . Entrées: Câblage monocanal . Sorties: 4 N / O . UB 24 V CC . Llargeur: 22,5 mm . Bornes à ressort enfichables . Bloc de contacts pour l'extension des contacts de contact en liaison avec des composants de commande de sécurité.

Relais de sécurité PNOZsigma – arrêts d’urgence, protecteurs mobiles, barrières immatérielles • Tension d'alimentation: 24 VDC • Type de bornier: Bornier à ressorts, débrochable • Contacts de sécurité instantanés: 2 • Nombre de sorties statiques: 1 • Catégorie d'arrêt: 0 • Courant max.pour DC13 l(6 manœuvres/min): 5.0 A • Courant max . pour AC15: 5.0 A • Dimensions (l x H x P): 17.5 mm x 100.0 mm x 120.0 mm • Température d’utilisation: -10 - 55 °C • Homologations: CE, cULus Listed, TÜV, KOSHA, CCC • Possibilités d'application: Relais de surveillance de protecteurs mobiles, Surveillance instantanée des arrêts d'urgence, Détecteur de fin de course, Surveillance de barrières immatérielles Type 4, Surveillance de barrières immatérielles Type 2 san, Surveillance de barrières immatérielles Type 2 ave • Modes de fonctionnement: Monocanal, réarmement automatique, À deux canaux, réarmement manuel, • Détection des courts-circuits, Test de démarrage, réarmement manuel auto-contrôlé, sans détection des courts-circuits, Test interne • Norme de produits: EN 60947-5-1 • Normes: EN 60204-1, EN 62061, EN ISO 13849-1, VDE 0113-1
