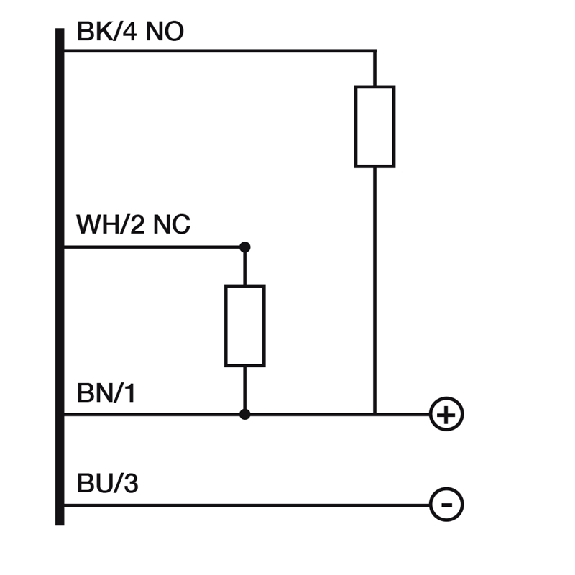

Photo.Mini,NPN-NO+NF,Cable,Receiver

techniques Numéro produit/pièce : CX-421-P Nom : Capteur photoélectrique compact Type : Réflectif diffus (portée : 300 mm, papier blanc mat 200 × 200 mm comme référence) Objets détectables : Opaques, translucides ou transparents (à vérifier avant usage) Spécifications électriques : Tension : 12-24 V CC ±10 %, Consommation : 13 mA Sortie : Transistor PNP (courant max . 100 mA, résiduelle 2 V à 100 mA) Mode : Commutable Light-ON/Dark-ON, protection contre les courts-circuits Performances : Temps de réponse : 1 ms LEDs : Orange (opération), Verte (stabilité) Sensibilité : Réglage continu, prévention des interférences Durabilité : IP67, Temp . : -25 à +55 °C (stockage -30 à +70 °C), humidité 35-85% HR Résistance : Vibrations (10-500 Hz), chocs (500 m/s²), tension (1.000 V CA), isolation (20 MΩ) Optique et matériaux : LED infrarouge (860 nm) Boîtier : PBT, Lentille et couvercle : Acrylique, Câble : 3 fils, 2 m Poids : Net : ~50 g, Brut : ~60 g

Vue d'ensemble Plage complète de fonctions optiques, modèles de base, modèles avancés et laser classe 1 Modèles avec optiques coaxiales pour rétro-réflecteur polarisé, capteurs de contraste et luminescence Réglage avec trimmer ou EASY touch Fonctions à distance, verrouillage clavier et fonctions de délai Câble standard ou connexion M12 avec configuration standard NPN ou PNP Caractéristiques techniques Propriétés de détection Distance nominale de détection : 40 mm Réglage de la sensibilité : Teach-in Application Principe de fonctionnement : Détection de marque luminescente Description : Boîtier compact et carré Position optique : Axiale Fonctions : Détection de marque luminescente Sorties Type de sortie : PNP L/D sélectionnable Fonction de sortie : L/D sélectionnable Temps de réponse : 250µs Données électriques Tension de fonctionnement : 1030VDC Courant de charge à vide : 40mA Courant de charge : 100mA Chute de tension de sortie : 2V@Iload=100mA Contenu maximal d'ondulation : 2 Vpp Indicateurs LED : Jaune (statut de sortie), Vert/Rouge (LED READY/ERROR) Protection contre les courts-circuits : Oui Protection contre la polarité inversée : Oui Émission : LED UV Interférences avec la lumière externe : selon EN 60947-5-2 : 2020 Protection contre les surtensions impulsives : Oui Résistance d'isolation : > 20 MΩ à 500 Vdc entre l'électronique et le boîtier Résistance de contact : 500 Vac 1 min., entre l'électronique et le boîtier Données mécaniques Dimensions : 15X50X50 Matériau du boîtier : ABS/PMMA Connexions : Connecteur M12 Matériau de la tête active : PMMA Température de stockage : -25°C+70°C Matériau : Diamètre/Dimensions : Cubique Tests / Homologations Homologations : CE cULus Chocs et vibrations : Amplitude 0,5 mm, fréquence 10 55 Hz, pour chaque axe (EN60068-2-6) Données générales Dimensions : 15X50X50 Température de fonctionnement : -25°C+55°C (sans gel) Protection mécanique : IP67

techniques Numéro produit/pièce : CX-491-P Nom : Capteur photoélectrique compact Type : Rétro-réfléchissant (avec filtres polarisants, portée : 3 m avec réflecteur RF-230) Objets détectables : Opaques, translucides ou spéculaires de Ø50 mm ou plus Spécifications électriques : Tension : 12-24 V CC ±10 %, Consommation : 13 mA Sortie : Transistor PNP (courant max . 100 mA, résiduelle 2 V à 100 mA) Mode : Commutable Light-ON/Dark-ON, protection contre les courts-circuits Performances : Temps de réponse : 1 ms LEDs : Orange (opération), Verte (stabilité) Sensibilité : Réglage continu Durabilité : IP67, Temp . : -25 à +55 °C (stockage -30 à +70 °C), humidité 35-85% HR Résistance : Vibrations (10-500 Hz), chocs (500 m/s²), tension (1.000 V CA), isolation (20 MΩ) Optique et matériaux : LED rouge (680 nm) Boîtier : PBT, Lentille et couvercle : Acrylique, Câble : 3 fils, 2 m Extension de câble : Jusquà 100 m avec câble de 0,3 mm² Poids et accessoires : Net : ~50 g, Brut : ~80 g Inclus : Réflecteur RF-230 (1 unité)

techniques du produit Numéro de produit : CX-411-P Numéro de pièce : CX-411-P Nom du produit : Capteur photoélectrique compact Description Type de faisceau : Faisceau traversant Portée de détection : 10 m Objet détectable : Objet opaque de Ø12 mm Répétabilité (perpendiculaire à l'axe de détection) : 0,5 mm ou moins Spécifications électriques Tension d'alimentation : 12 à 24 V CC ±10 % (ondulation PP 10 %) Consommation électrique : Émetteur : 15 mA Récepteur : 10 mA Sortie : Type : Transistor à collecteur ouvert PNP Courant source maximal : 100 mA Tension appliquée : 30 V CC (entre la sortie et +V) Tension résiduelle : 2 V (à 100 mA de courant source) 1 V (à 16 mA de courant source) Mode de fonctionnement : Commutable entre Light-ON et Dark-ON Protection contre les courts-circuits : Intégrée Performances Temps de réponse : 1 ms Indicateurs LED : Fonctionnement : LED orange (sortie activée) Stabilité : LED verte (conditions stables de réception ou dobscurité) Alimentation : LED verte (appareil sous tension) Réglage de la sensibilité : Régulateur à variation continue (intégré au récepteur) Prévention des interférences : Deux capteurs peuvent être montés à proximité grâce à des filtres anti-interférences (portée réduite à 5 m). Résistance et durabilité Indice de protection : IP67 (CEI) Température de fonctionnement : En service : -25 à +55 °C (-13 à +131 °F) (sans condensation ni givrage) En stockage : -30 à +70 °C (-22 à +158 °F) Humidité ambiante : 35 à 85 % HR (service et stockage) Éclairement ambiant : Lumière incandescente 3 000 lx (face réceptrice) Résistance à la tension : 1 000 V CA pendant 1 min (entre toutes les bornes connectées et le boîtier) Résistance disolement : 20 MΩ (testé à 250 V CC) Résistance aux vibrations : Fréquence 10-500 Hz, amplitude 1,5 mm, directions X, Y, Z pendant 2 h chacune Résistance aux chocs : Accélération de 500 m/s² (50 G) dans les directions X, Y, Z, trois fois chacune Caractéristiques optiques Élément émetteur : LED rouge (modulé) Longueur donde démission maximale : 680 nm Matériaux et structure Boîtier : PBT (polybutylène téréphtalate) Lentille et couvercle de lindicateur : Acrylique Câble : Type : Câble en caoutchouc (3 conducteurs pour le récepteur, 2 pour lémetteur) Section : 0,2 mm² Longueur : 2 m Extension de câble : Jusquà 100 m avec un câble de section 0,3 mm². Dimensions et poids Poids net : Environ 95 g Poids brut : Environ 100 g

Aperçu Dimensions compactes (14x42x25 mm). Suppression d'arrière-plan pour objets transparents et brillants. Capteurs de contraste avec fréquence de commutation jusqu'à 25 kHz. Spot extrêmement focalisé, inférieur à 1 mm (modèle LASER). Modèles LASER à très haute résolution. Modèle en INOX AISI 316L. Paramétrage étendu IO-Link avec compteur. Sorties totalement configurables PNP/NPN/PP IO-Link. IO-Link COM2. IO-Link double canal sans ajout de gigue. Caractéristiques techniques Propriétés de détection : Distance nominale de détection : 30 mm. Réglage de la sensibilité : Apprentissage (Teach-in). Application : Principe de fonctionnement : Détection de marques luminescentes. Description : Boîtier compact et mince. Position optique : Radiale à 90°. Fonctions : Détection de marques luminescentes. Sorties Type de sortie : PNP sélectionnable L/D. Fonction de sortie : L/D sélectionnable. Temps de réponse : 0,25 ms. Données électriques Tension de fonctionnement : 12...30 VDC. Courant sans charge : 30 mA. Chute de tension de sortie : 2 V @ Iload=100 mA. Indicateurs LED : Jaune (état de sortie ou sortie/alarme), Vert (sous tension). Protection contre les courts-circuits : Oui. Protection contre la polarité inversée : Oui. Émission : LED UV. Résistance à la lumière externe : Conforme à EN 60947-5-2: 2020. Protection contre les surtensions impulsionnelles : Oui. Résistance d'isolement : > 20 MΩ 500 Vdc (entre l'électronique et le boîtier). Résistance de contact : 500 Vac 1 min (entre l'électronique et le boîtier). Données mécaniques Dimensions : 14x43x25 mm. Matériau du boîtier : ABS (boîtier), PMMA (optique). Connexions : Câble PVC de 150 mm + fiche M12. Matériau de la tête active : PMMA. Température de stockage : -25°C .. . +70°C. Matériau : Plastique - ABS/PMMA. Tests/Certifications Certifications : CE cULus. Chocs et vibrations : Amplitude de 0,5 mm, fréquence de 10 55 Hz sur chaque axe (EN60068-2-6). Données générales Dimensions : 14x43x25 mm. Température de fonctionnement : -25°C .. . +55°C (sans gel). Protection mécanique : IP67.

techniques Numéro produit/pièce : EQ-501 Nom : Capteur photoélectrique réfléchissant réglable Type : Multi-tension, portée réglable 0,2-2,5 m (max . 8,2 ft) Objets détectables : Papier blanc mat (200 × 200 mm) Spécifications électriques : Tension : 24-240 V AC ±10 %, 12-240 V DC ±10 % Consommation : AC 4 VA, DC 3 W Sortie : Relais 1a (AC : 250 V/3 A, DC : 30 V/3 A, charge résistive), durée de vie électrique 100.000 opérations Performances : Répétabilité : 10 mm Temps de réponse : 20 ms LEDs : Orange (opération), Verte (stabilité) Réglage : Mécanique à 2 tours avec indicateur Durabilité : IP67, Temp . : -25 à +55 °C (stockage -30 à +70 °C), humidité 35-85% HR Résistance : Vibrations (10-55 Hz), chocs (500 m/s²), tension (1.500 V AC) Optique et matériaux : LED infrarouge (855 nm), Photodiode 2 segments Boîtier : ABS, Couverture frontale/affichage : Polycarbonate Connexion : Borne à vis, câble rond φ9-11 mm Poids et accessoires : Poids net : ~100 g Inclus : Tournevis de réglage

FX-101-Z - un rapport qualité-prix imbattable soutenu par l'innovation technologique De nouvelles possibilités avec les capteurs numériques à fibres optiques Panasonic a développé un nouveau capteur à fibres au meilleur prix . Le mode de configuration rapide permet aux utilisateurs inexpérimentés d'utiliser le capteur immédiatement . Dans tous les cas, la configuration et le mode PRO sont également disponibles pour tirer pleinement parti de ses fonctionnalités . D'autres caractéristiques, telles que le mode ECO, la fonction de copie et GETA, augmentent son caractère pratique sur le lieu de travail . Une gamme de 12 modèles différents est disponible pour répondre aux besoins de tous les utilisateurs. Caractéristiques : Double écran LCD, l'un vert à 4 chiffres, l'autre rouge à 4 chiffres. Copie de la configuration par câble, comme pour le pressostat DP-100. Trois niveaux de réglage, de basique à avancé Entrée de réglage externe Pas besoin de connecter des amplificateurs pour éviter les interférences Installation directe sans support de montage ni rail DIN Connecteurs disponibles dans le commerce pour faciliter l'approvisionnement en pièces détachées Fonction de verrouillage Auto-apprentissage (Teaching), réglage Light-ON / Dark ON Les valeurs de seuil peuvent être ajustées automatiquement pour corriger les variations de la lumière incidente. L'intensité de la lumière émise peut être automatiquement réduite pour assurer une détection stable. Accessoires : Différentes longueurs de câble : 1, 2, 3, 3, 5m Butées de fixation Couvercle de protection Applications Détection des cassettes de gaufrettes : détecte les cassettes de gaufrettes à travers la fenêtre de la chambre à vide.

Aperçu Apprentissage automatique, réglages à distance. Émission LED rouge/verte ou blanche. Diverses lentilles interchangeables et modèles à fibre optique. Boîtier métallique avec optiques orientables et connecteur. Caractéristiques techniques Propriétés de détection : Distance nominale de détection : 9 mm. Dimensions du point : 1,5 x 5 mm. Réglage de la sensibilité : Apprentissage (Teach-in). Application : Principe de fonctionnement : Détection de marque de contraste. Description : Boîtier standard - point vertical. Position optique : Radiale à 90°. Fonctions : Détection de marque de contraste. Sorties Type de sortie : PNP sélectionnable L/D. Fonction de sortie : L/D sélectionnable. Temps de réponse : 0,05 ms (10 kHz). Données électriques Tension de fonctionnement : 10...30 VDC. Courant sans charge : 80 mA. Chute de tension de sortie : 2 V. Indicateurs LED : Rouge (SORTIE), Vert (PRÊT). Protection contre les courts-circuits : Oui. Protection contre la polarité inversée : Oui. Émission : LED RGB. Résistance à la lumière externe : Selon EN 60947-5-2: 2020. Protection contre les surtensions impulsionnelles : Oui. Données mécaniques Dimensions : 31 x 58 x 82 mm. Matériau du boîtier : Métal - Zamak. Connexions : Connecteur M12. Matériau de la tête active : Verre. Température de stockage : -20°C .. . +70°C. Dimension : Cubique. Tests/Certifications Certifications : CE cULus. Chocs et vibrations : Amplitude de 0,5 mm, fréquence de 10 55 Hz sur chaque axe (EN60068-2-6). Données générales Dimensions : 31 x 58 x 82 mm. Température de fonctionnement : -10°C .. . +55°C. Protection mécanique : IP67.

Aperçu Apprentissage automatique, réglages à distance. Émission LED rouge/verte ou blanche. Diverses lentilles interchangeables et modèles à fibre optique. Boîtier métallique avec optiques orientables et connecteur. Caractéristiques techniques Propriétés de détection : Distance nominale de détection : 9 mm. Dimensions du point : 1,5 x 5 mm. Réglage de la sensibilité : Apprentissage (Teach-in). Application : Principe de fonctionnement : Détection de marque de contraste. Description : Boîtier standard - point vertical. Position optique : Radiale à 90°. Fonctions : Détection de marque de contraste. Sorties Type de sortie : NPN sélectionnable L/D. Fonction de sortie : L/D sélectionnable. Temps de réponse : 0,05 ms (10 kHz). Données électriques Tension de fonctionnement : 10...30 VDC. Courant sans charge : 80 mA. Chute de tension de sortie : 1 V. Indicateurs LED : Rouge (SORTIE), Vert (PRÊT). Protection contre les courts-circuits : Oui. Protection contre la polarité inversée : Oui. Émission : LED RGB. Résistance à la lumière externe : Selon EN 60947-5-2: 2020. Protection contre les surtensions impulsionnelles : Oui. Données mécaniques Dimensions : 31 x 58 x 82 mm. Matériau du boîtier : Métal - Zamak. Connexions : Câble de 2 m. Matériau de la tête active : Verre. Température de stockage : -20°C .. . +70°C. Dimension : Cubique. Tests/Certifications Certifications : CE cULus. Chocs et vibrations : Amplitude de 0,5 mm, fréquence de 10 55 Hz sur chaque axe (EN60068-2-6). Données générales Dimensions : 31 x 58 x 82 mm. Température de fonctionnement : -10°C .. . +55°C. Protection mécanique : IP67.
