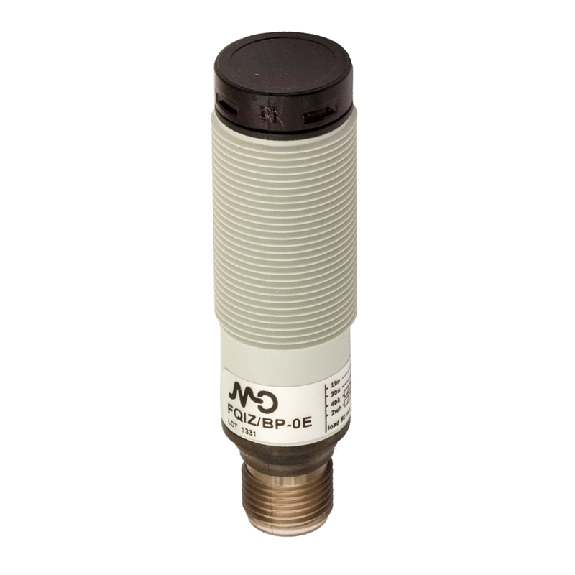

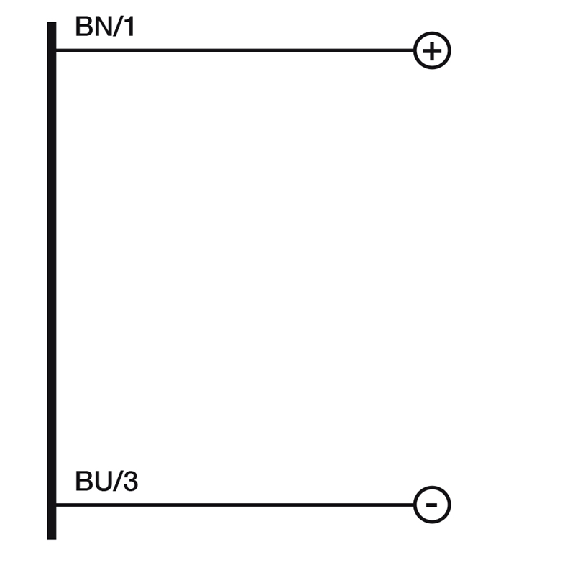

Photo.M18,IR emiss.,M12 plug,Emitter

The S50 series offers all opticalfunctions within a M18 housing.With the universal sensing functionsof proximity, polarised retroreflex andthrough beam, which are also availablewith class 1 laser emission, as wellas the more advanced functions ofbackground suppression, contrast andluminescence, the S50 really isone housing for all applications.The S50 setting is carried out-byeither by potentiometer, which issealed to IP67, or using the patentedEASYtouch™ push-button teachsystem, which gives rapidand precise automatic setting of theswitching points.The S50 series is available both in flatplastic format ideal for M18 nut or screwmounting through the sensor body, aswell as a cylindrical metal housing. Axialor radial optics are available in bothhousings with integral cable or M12connection conforming to EN 60947-5-2, the European wiring standard. Theperformance, versatility and extensiveoptical sensing options, positions theS50 series as the new bench mark forcustomers focused on the evolutionof technology and development ofstandards. •Complete range of optic functions,universal, application and laser class 1 • Flat plastic tubular housing forimproved versatility or metal cylindrical housing • Versions with axial or radial optics, with fixed, trimmer or EASYtouch™ teach-in adjustment • Cable or M12 connection with EN standard NPN or PNP NO-NC configuration

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination de l'arrière plan• Portée Sn: 300 mm (35...300 mm)• Réglage: Potentiomètre• Source d'émission: LED Pin point, Lumière rouge• Sortie de commutation: PNP• Type de commutation: Antivalente (NO+NF)• Mode de commutation: Commutation claire/sombre• Temps de réponse: 500 µs• Fréquence de commutation: 1 Khz • Raccordement: Connecteur mâle M12 4 pôles• Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur totale du boîtier: 79,4 mm• Longueur de filetage utile: 42,6 mm• Matériau du boîtier: PBT / PC • Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –25 °C .. . +70 °C• Homologations: CE, cULus• Accessoires fournis: Écrous M18 x 1, tournevis• Série: FA

Photoelectric sensor Axial Diffuse 1000 mm adj . PNP NO +NC plast . conn . M12

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Énergétique• Distance de commutation max.: 200 mm• Réglage: Potentiomètre, 270°• Source d'émission: LED, Lumière rouge• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Interface de communication: -• Raccordement: Câble 2 m• Tension d'alimentation: 10-30Vdc• Dimensions (L x H x P): 10,4 x 27 x 14 mm• Matériau du boîtier: Plastique (ASA) • Indice de protection: IP65• Température de fonctionnement: -25 .. . +65 °C • Note: Equerre non incluse

Capteur photoélectrique• Format: Cylindrique fileté avec méplat, M18x1, faisceau axial• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Energétique• Distance de détection: Sn = 150 mm, fixe• Réglage: Potentiomètre• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Mode de raccordement: Connecteur mâle M12 4 pôles• Tension d'alimentation: 10-30 Vc.c (ou 12-24 Vc.c.)• Dimensions: Ø 18 mm• Type: Corps cylindrique court • Matériau du boîtier: Plastique• Degré de protection: IP67, IP69K • Température de fonctionnement: -25 .. . 55°C
