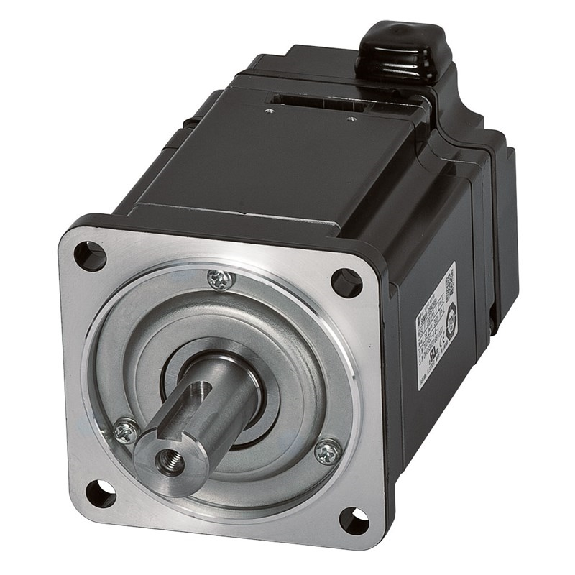

Servomoteur AC 230V 0.15kW triphaséSigma-5

Le servomoteur AC 230V de YASKAWA est conçu pour offrir une performance exceptionnelle dans les environnements industriels exigeants. Avec une puissance de 0.15kW, ce moteur triphasé assure un couple nominal de 0.477Nm et un couple de crête de 1.43Nm, garantissant une réponse dynamique et précise.

Équipé d'un codeur absolu 20bit, il offre une précision inégalée dans le contrôle de position et de vitesse. Sa conception robuste et son efficacité énergétique en font un choix idéal pour les systèmes nécessitant une performance optimale.

Caractéristiques principales :

• Tension d'alimentation : AC 230V
• Phase : 3
• Puissance : 0.15kW
• Couple nominal : 0.477Nm
• Couple de crête : 1.43Nm
• Codeur absolu 20bit

FAQ Servomoteur AC 230V 0.15kW triphasé Sigma-5

Qu'est-ce que le servomoteur Sigma-5 de 0.15kW et quelle est sa principale caractéristique ?

Ce servomoteur de 0.15kW fait partie de la série YASKAWA Sigma-5, une gamme de servomoteurs précis, évolutifs et très dynamiques. Il s'agit d'un servomoteur rotatif standard inclus dans cette série.

Sa caractéristique la plus importante est sa précision de positionnement exceptionnelle, atteignant jusqu'à 10 nm avec des produits standards, tout en offrant des temps de positionnement réduits.

Quelles sont les capacités de puissance offertes par la gamme Sigma-5, et où se situe ce servomoteur de 0.15kW ?

La série Sigma-5 offre une gamme de puissance très étendue, allant du modèle ultra-compact Sigma-5 mini d'une capacité nominale de 3,3 W jusqu'à des modèles haute puissance de 55 kW.

Votre servomoteur de 0.15 kW (150 W) se situe dans la catégorie des servomoteurs rotatifs à petite capacité. Les types de servomoteurs rotatifs YASKAWA Sigma-5 qui couvrent cette capacité incluent :

SGMJV (inertie moyenne, petite capacité)

• Capacités : 50 W à 750 W
• Couples nominaux : 0,159 à 2,39 Nm
• Vitesses maximales : 6 000 tr/min

SGMAV (faible inertie, petite capacité)

• Capacités : 50 W à 1 000 W
• Couples nominaux : 0,159 à 3,18 Nm
• Vitesses maximales : 6 000 tr/min

SGMEV (faible et moyenne inerties, petite capacité, IP67 en option)

• Capacités : 100 W à 1 500 W
• Couples nominaux : 0,318 à 4,77 Nm
• Vitesses maximales : 5 000 tr/min

Quelle est la particularité de la fonction d'auto-ajustement de la série Sigma-5 pour ce servomoteur ?

Les fonctions d'auto-ajustement de YASKAWA, applicables à ce servomoteur de 0.15kW, offrent des avantages considérables :

• Installation rapide : installation entièrement asservie de l'axe dans une machine haute performance dynamique en moins de deux heures
• Gain de temps considérable par rapport à d'autres solutions sur le marché
• 80% des applications ne nécessitent aucun ajustement grâce à l'auto-ajustement avancé
• Démarrage rapide et fonctionnement optimal avec des temps de réglage réduits à 0-4 ms

Comment ce servomoteur contribue-t-il à réduire les coûts de production et à augmenter la productivité ?

La performance supérieure de ce servomoteur permet des économies significatives grâce à plusieurs facteurs :

Performances techniques

• Bande passante de boucle de vitesse de 1,6 kHz
• Temps de réglage réduits à moins de 4 ms
• Augmentation directe du débit de production

Avantages opérationnels

• Aucun refroidissement supplémentaire nécessaire
• Fonctionnement optimal dans des températures ambiantes de 0 à 55 °C
• Amélioration de la fiabilité de la machine
• Réduction des frais de service et de maintenance
• Diminution des temps d'arrêt

Des temps de réglage réduits augmentent directement les recettes, comme illustré par l'exemple du "Pick and Place".

Quels sont les dispositifs de sécurité intégrés ou disponibles avec la série Sigma-5 pour ce servomoteur ?

Les amplificateurs asservis Sigma-5 associés à ce servomoteur intègrent harmonieusement les standards de sécurité légaux obligatoires :

Fonctions de sécurité intégrées par défaut

• STO (Arrêt Couple Sûr) : intégrée dans tous les amplificateurs Sigma-5

Fonctions de sécurité optionnelles (avec module SGDV-OSA01A)

• SS1 (Arrêt Sûr 1)
• SS2 (Arrêt Sûr 2)
• SLS (Vitesse Limite Sûre)

Conformité aux normes

Ces fonctions respectent les standards internationaux :

• IEC 61508 SIL 2
• EN ISO 13849-1 PL-d

Comment ce servomoteur gère-t-il la connectivité et la communication avec d'autres systèmes industriels ?

Les amplificateurs Sigma-5 qui pilotent ce servomoteur sont ouverts à presque toutes les normes de communication industrielles.

Installation simple

Pour la communication par bus de terrain, il suffit d'installer et de connecter un module "option de communication de type amovible".

Protocoles de communication supportés

• Mechatrolink II/III
• PROFINET
• DeviceNet
• EtherNet/IP
• Modbus TCP/IP
• Powerlink
• EtherCAT
• CANopen
• Tension analogique
• Train d'impulsions

Cette flexibilité facilite sa connexion aux machines existantes ou nouvellement conçues.

Quel est l'apport de YASKAWA dans le domaine de la mécatronique et comment la série Sigma-5 s'inscrit-elle dans cette histoire ?

YASKAWA est une entreprise spécialisée dans la mécatronique depuis plus de 100 ans et a été pionnière dans ce domaine.

Héritage historique

• 1972 : Introduction et dépôt du terme "mécatronique" comme marque
• Innovations clés : servomoteur Minertia CC et moteur à empoter
• Plus d'un siècle d'expertise en automation industrielle

Position du servomoteur 0.15kW dans cette tradition

Le servomoteur de 0.15kW, en tant que partie intégrante de la série Sigma-5, s'inscrit pleinement dans cette tradition d'innovation. Il offre une technologie de servo-commande de pointe qui couvre une multitude d'applications industrielles, perpétuant ainsi l'excellence technologique YASKAWA.
