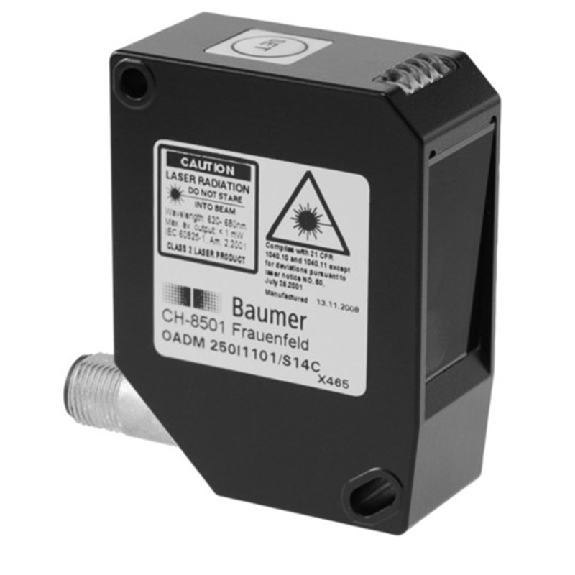

Laser de mesure Point 4-20mA P=200-13000mm / M12 5P

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Plage de détection: 30 .. . 50 mm• Résolution: < 10 µm• Réglage: Aucun• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Sortie analogique: 4-20mA• Sortie alarme: PNP• Raccordement: Connecteur mâle M12, 5 pôles, orientable• Tension d'alimention: 12-28Vdc• Dimensions: 65 x 50 x 20,6 mm• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP67• Température de fonctionnement: 0 .. . +50 °C• Série: OADM 20

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Plage de détection: de 100 .. . 500 mm• Résolution: 0,12 .. . 2,5 mm• Réglage: Aucun• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Sortie analogique: 4-20mA• Sortie alarme: PNP• Raccordement: Connecteur mâle M12, 5 pôles, orientable• Tension d'alimention: 12-28Vdc• Dimensions: 65 x 50 x 20,6 mm• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP67• Température de fonctionnement: 0 .. . +50 °C

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Plage de détection: de 30 .. . 130 mm• Résolution: 0,05 .. . 0,07 mm• Réglage: Aucun• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Sortie analogique: 4-20mA• Sortie alarme: PNP• Raccordement: Connecteur mâle M12, 5 pôles, orientable• Tension d'alimention: 12-28Vdc• Dimensions: 65 x 50 x 20,6 mm• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP67• Température de fonctionnement: 0 .. . +50 °C• Série: OADM 20

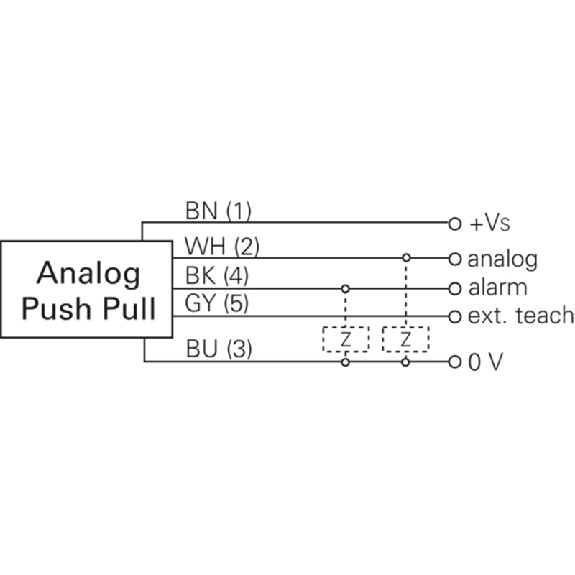

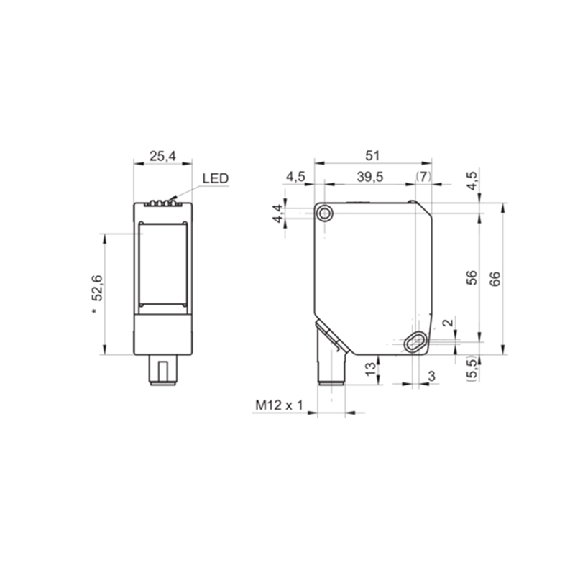

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Distance de mesure Sd: 200 .. . 4000 mm• Résolution: 1,3 mm• Réglage: Teach-in (Touche / ext.)• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point • Sortie analogique: 4-20mA• Sortie alarme: Push-pull • Raccordement: Connecteur mâle M12, 5 pôles, orientable• Tension d'alimentation: 15-28Vdc• Dimensions (l x H x D): 25,4 x 66 x 51 mm• Materiau du boîtier: Aluminium• Indice de protection: IP67• Température de fonctionnement: -25 .. . +50 °C• Série: OADM 250

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Distance de mesure Sd: 50 .. . 300 mm• Résolution: 0,01 .. . 0,33 mm• Réglage: Teach-in (Touche / ext.)• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Sortie analogique: 4-20mA• Raccordement: Connecteur mâle M12, 5 pôles, orientable• Tension d'alimention: 12-28Vdc• Dimensions: 65 x 50 x 20,6 mm• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP67• Température de fonctionnement: 0 .. . +50 °C• Série: OADM 20

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Distance de mesure Sd: 100 .. . 600 mm• Réglage: Teach-in (Touche / ext.)• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Sortie analogique: 4-20mA• Raccordement: Connecteur mâle M12, 5 pôles, orientable• Tension d'alimention: 12-28Vdc• Dimensions: 65 x 50 x 20,6 mm• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP67• Température de fonctionnement: 0 .. . +50 °C• Série: OADM 20

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Distance de mesure Sd: 30 .. . 70 mm• Résolution: 0,004 .. . 0,02 mm• Réglage: Teach-in (Touche / ext.)• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Sortie analogique: 4-20mA• Raccordement: Connecteur mâle M12, 5 pôles, orientable• Tension d'alimentation: 12-28Vdc• Dimensions: 65 x 50 x 20,6 mm• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP67• Température de fonctionnement: 0 .. . +50 °C• Série: OADM 20

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Distance de mesure Sd: 30 .. . 130 mm• Résolution: 0,005 .. . 0,06 mm• Réglage: Teach-in (Touche / ext.)• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Sortie analogique: 4-20mA• Raccordement: Connecteur mâle M12, 5 pôles, orientable• Tension d'alimentation: 12-28Vdc• Dimensions: 65 x 50 x 20,6 mm• Matériau du boîtier: Zinc moulé sous pression • Indice de protection: IP67 • Température de fonctionnement: 0 .. . +50 °C • Série: OADM 20

Capteur de mesure de distance• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Principe du capteur: Triangulation, optique collimaté• Portée: Réglable de 20 à 200 mm• Fidélité de répétition: 1 % P.E.• Résolution: 100...200 µm• Source d'émission: Laser à lumière rouge• Taille du spot lumineux: Ø 1 mm à 200 mm• Sortie analogique: courant, 4…20 mA, linéaire croissant• Sortie de commutation: PNP/NPN (x2), push-pull• Type de commutation: Contact à fermeture / ouverture (NO/NF)• Mode de commutation: Commutation claire / sombre• Fréquence de commutation: 70 Hz• Mode de raccordement: Connecteur mâle M12 5 pôles, orientable• Tension d'alimentation: 18-30Vdc• Dimensions: 15 x 42,5 x 50 mm• Matériau du boîtier: Zinc, moulé sous pression, Aluminium• Classe de protection: IP67• Température ambiante: -10…50 °C• Homologation / conformité: CE, cULus, EAC, WEEE • Série: 21M

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 20.000 mm• Affichage: Écran LCD, 2 x LED • Résolution: 1 mm• Répétabilité: max: 1 mm• Précision de mesure: ± 7 mm• Temps de réponse minimal: 15 ms• Source d'émission: Laser, Lumière rouge visible, Classe 2• Taille typ . du spot lumineux (distance): 15 mm x 15 mm (10 m)• Sortie analogique: 4-20mA• Sortie numérique: 1 x PNP• Entrée multifonction (MF): 1 x• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP65 • Température de fonctionnement: –30 °C .. . +65 °C• Série: Dx50

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 10.000 mm• Affichage: Écran LCD, 2 x LED • Résolution: 1 mm• Répétabilité: max . 2,5 mm• Précision de mesure: ± 10 mm• Temps de réponse minimal: 20 ms• Source d'émission: Laser, Lumière rouge visible, Classe 2• Taille typ . du spot lumineux (distance): 15 mm x 15 mm (10 m)• Sortie analogique: 4-20mA• Sortie numérique: 1 x PNP• Entrée multifonction (MF): 1 x• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP65 • Température de fonctionnement: –30 °C .. . +65 °C• Série: Dx50

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 10.000 mm• Affichage: Écran LCD, 2 x LED • Résolution: 1 mm• Répétabilité: max . 2,5 mm• Précision de mesure: ± 10 mm• Temps de réponse minimal: 20 ms• Source d'émission: Laser, Lumière rouge visible, Classe 1• Taille typ . du spot lumineux (distance): 15 mm x 15 mm (10 m)• Sortie analogique: 4-20 mA• Sortie numérique: 1 x PNP• Entrée multifonction (MF): 1 x• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP65 • Température de fonctionnement: –30 °C .. . +65 °C• Série: Dx50

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 10.000 mm• Affichage: Écran LCD, 2 x LED • Résolution: 1 mm• Répétabilité: max . 2,5 mm• Précision de mesure: ± 10 mm• Temps de réponse minimal: 20 ms• Source d'émission: Laser, Lumière rouge visible, Classe 1• Taille typ . du spot lumineux (distance): 15 mm x 15 mm (10 m)• Sortie analogique: 0-10V• Sortie numérique: 1 x PNP• Entrée multifonction (MF): 1 x• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP65 • Température de fonctionnement: –30 °C .. . +65 °C• Série: Dx50

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 20.000 mm• Affichage: Écran LCD, 2 x LED • Résolution: 1 mm• Répétabilité: max: 1 mm• Précision de mesure: ± 7 mm• Temps de réponse minimal: 15 ms• Source d'émission: Laser, Lumière rouge visible, Classe 2• Taille typ . du spot lumineux (distance): 15 mm x 15 mm (10 m)• Sortie analogique: 4-20mA• Sortie numérique: 1 x NPN• Entrée multifonction (MF): 1 x• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP65 • Température de fonctionnement: –30 °C .. . +65 °C• Série: Dx50

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 10.000 mm• Affichage: Écran LCD, 2 x LED • Résolution: 1 mm• Répétabilité: max . 2,5 mm• Précision de mesure: ± 10 mm• Temps de réponse minimal: 20 ms• Source d'émission: Laser, Lumière rouge visible, Classe 1• Taille typ . du spot lumineux (distance): 15 mm x 15 mm (10 m)• Sortie analogique: 0-10V• Sortie numérique: 1 x NPN• Entrée multifonction (MF): 1 x• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP65 • Température de fonctionnement: –30 °C .. . +65 °C• Série: Dx50
