Laser de mesure P=70m Hiperface, PNP/NPN(x2), M12 4P+M12 8P

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 50 mm .. . 12.000 mm• Résolution: 0.1mm• Répétabilité: max . 0,5 mm• Précision de mesure: Typ . ± 10 mm• Temps de réponse minimal: 4,5 ms• Source d'émission: Laser, Lumière rouge, Classe 1• Sortie numérique: 2 x push-pull : PNP/NPN• Entrée multifonction (MF): 1 x• Interface de communication: IO-Link V1.1• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 12-30Vdc• Dimensions (l x H x P): 32 mm x 58,67 mm x 42,7 mm• Matériau du boîtier: Plastique (ABS et PC)• Indice de protection: IP65, IP67 • Température de fonctionnement: –30 °C .. . +55 °C• Série: Dx35

Capteur compact laser de mesure de distances• Type: CMOS• Portée: 100mm ±35mm• Source démission: Diode laser rouge (655nm)• Sortie de contrôle: 1 sortie PNP (Light-ON/Dark-ON sélectionnable), courant de charge : 50mA maxi.• Sortie analogique: Sortie tension : 0 à +5V (Alarme : +5,2V), impédance de sortie : 100 Ohm• Temps de réponse: 1,5 ms• Raccordement: Câble 5 fils de 2m• Tension d’alimentation: 12 à 24V DC +/-10%• Dimensions: 20 x 44 x 25mm• Indice de protection: IP67• Température de fonctionnement: -10°C .. . 45°C• Série: HG-C

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 10.000 mm• Affichage: Écran LCD, 2 x LED • Résolution: 1 mm• Répétabilité: max . 2,5 mm• Précision de mesure: ± 10 mm• Temps de réponse minimal: 20 ms• Source d'émission: Laser, Lumière rouge visible, Classe 1• Taille typ . du spot lumineux (distance): 15 mm x 15 mm (10 m)• Sortie analogique: 0-10V• Sortie numérique: 1 x PNP• Entrée multifonction (MF): 1 x• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP65 • Température de fonctionnement: –30 °C .. . +65 °C• Série: Dx50

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 35.000 mm, sur bande réflecteur « Diamond Grade »• Résolution: 0,1 mm• Répétabilité: max . 0,5 mm• Précision de mesure: Typ . ± 15 mm• Temps de réponse minimal: 2,5 ms• Source d'émission: Laser, Lumière infrarouge, Classe 1• Dimension du spot lumineux (distance) 15 mm x 15 mm (à 2 m) • Sortie numérique: 2 x push-pull : PNP/NPN• Entrée multifonction (MF): 1 x• Interface de communication: IO-Link V1.1• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 10-32Vdc• Dimensions (l x H x P): 32 mm x 58,67 mm x 42,7 mm• Matériau du boîtier: Plastique (ABS et PC)• Indice de protection: IP65, IP67 • Température de fonctionnement: –30 °C .. . +55 °C• Série: Dx35

Capteur de mesure de déplacement• Format: Parallélépipédique• Plage de mesure: 50 mm .. . 250 mm• Résolution: 0,2 mm (90%)• Répétabilité: 0,6 mm• Source d'émission: Laser, Lumière rouge, Classe II (EN 60825-1)• Taille typ . du spot lumineux (distance): 2 mm x 1,3 mm (150 mm)• Sortie numérique: 1 x PNP/NPN, au choix• Mode de raccordement: Câble avec connecteur mâle M12, 5 pôles, 30 cm• Matériau du boîtier: Aluminium• Série: OD Mini

Capteur de mesure de déplacement• Format: Parallélépipédique• Technologie CMOS: Mesure sur cibles brillantes• Plage de mesure: 100 mm .. . 400 mm• Précision: ± 1,2 µm• Résolution: 75 µm• Source d'émission: Laser, Lumière rouge, Classe II• Taille typ . du spot lumineux (distance): 1,8 mm x 3,5 mm (250 mm)• Sortie analogique: 4-20mA• Sortie numérique: 2 x PNP• Mode de raccordement: Câble, 2 m• Tension d'alimentation: 12-24Vdc• Dimensions (l x H x P): 20,4 mm x 60 mm x 50 mm• Matériau du boîtier: PBT• Indice de protection: IP67• Température de fonctionnement: –10 °C .. . +40 °C• Série: OD Value

Capteur de mesure de déplacement• Format: Parallélépipédique• Technologie CMOS: Mesure sur cibles brillantes• Plage de mesure: 100 mm .. . 400 mm• Précision: ± 1,2 µm• Résolution: 75 µm• Source d'émission: Laser, Lumière rouge, Classe II• Taille typ . du spot lumineux (distance): 1,8 mm x 3,5 mm (250 mm)• Sortie analogique: 0-10V• Sortie numérique: 2 x PNP• Mode de raccordement: Câble, 2 m• Tension d'alimentation: 12-24Vdc• Dimensions (l x H x P): 20,4 mm x 60 mm x 50 mm• Matériau du boîtier: PBT• Indice de protection: IP67• Température de fonctionnement: –10 °C .. . +40 °C• Série: OD Value

Capteur de mesure de distances• Format: Parallélépipédique• Distance de mesure Sd: 50 … 350 mm• Réglage: Teach-in: Touche / IO-Link• Reproductibilité: 2 … 30 µm• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Signal de sortie: Analogique et digital• Sortie analogique: 0 … 10 VDC / 0 … 5 VDC• Interface de communication: IO-Link V1.1, 230,4 kBaud (COM 3)• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 12-28Vdc• Dimensions (L x H x P): 13,6 mm x 49 mm x 40,3 mm• Matériau du boîtier: Zinc moulé sous pression• Classe de protection: IP67• Température de fonctionnement: -10 … +50 °C• Série: OM30

Capteur analogique laser de la série HL-G1 (Standard), type réflexion spéculaire, Plage de mesure= 82.9 ±10mm, Câble de 5m

Capteur analogique laser de la série HL-G1 (Standard), Plage de mesure= 50 mm ± 10mm, Sortie analogique 4-20mA/0-10Vdc, Sortie de commutation NPN, Câble de 5 m

Détecteur de mesure de distances• Version: OM70 laser point• Distance de mesure Sd: 50 .. . 250 mm• Réglage: Webserver, Ethernet TCP/IP• Résolution: 1,4 .. . 6,3 µm• Reproductibilité: 0,3 … 2 µm• Source d'émission: Laser, Lumière rouge, Classe 1• Forme du faisceau: Point• Circuit de sortie: Analogique et digital• Signal de sortie: 4-20mA / 2-10mA / 0-10Vdc / 0-5Vdc• Sortie commutation: Push-pull• Fréquence de mesure: 2000 Hz• Interface de communication: Ethernet TCP/IP• Protocole: Profinet (Class B), Modbus TCP, OPC UA, UDP streaming, EtherNet/IP• Webserver: Oui• Raccordement: Connecteur M12 8-pôles & M12 4-pôles• Tension d'alimentation: 15-28Vdc• Dimensions (L x H x P): 26 x 74 x 55 mm• Matériau du boîtier: Aluminium• Face avant (optique): Verre• Indice de protection: IP67• Température de fonctionnement: -10 .. . +50 °C• Série: OM70

Capteur de mesure de déplacement• Format: Parallélépipédique• Objet à mesurer: Objets naturels• Type: Tête optique seule• Plage de mesure: 250 mm .. . 450 mm• Précision: ± 0,2 mm• Résolution: 50 µm• Source d'émission: Laser, Lumière rouge, Classe II• Taille typ . du spot lumineux (distance): 300 µm x 700 µm (350 mm)• Sortie analogique: 4-20mA• Sortie numérique: 5 x PNP, NPN• Interface de communication: RS232• Mode de raccordement: Câble de 0,5 m avec connecteur mâle• Dimensions (l x H x P): 25,9 mm x 71,5 mm x 53,2 mm• Matériau du boîtier: Aluminium• Indice de protection: IP67• Température de fonctionnement: –10 °C .. . +45 °C• Série: OD Max

Capteur de distance à longue portée• Objet à mesurer: Réflecteur• Plage de mesure: 0,15 m .. . 100 m, sur bande réflecteur « Diamond Grade »• Répétabilité: 0,5 mm• Interface de communication: PROFIBUS DP• Précision: ± 2 mm• Chauffages: oui• Classe laser: 2• Température d'utilisation: -40°C . . +55°C• Série: Dx100

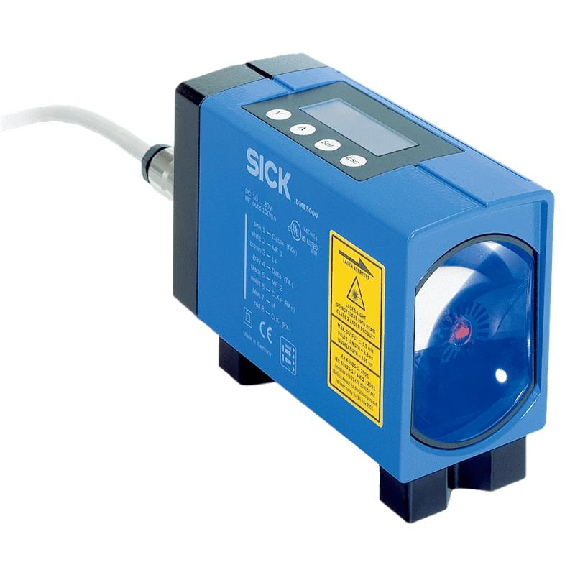

Capteur de distance à longue portée• Objet à mesurer: Réflecteur• Plage de mesure: 0,15 m .. . 130 m, sur bande réflecteur « Diamond Grade »• Répétabilité: 2 mm• Précision: ± 5 mm• Source d'émission: Laser, Lumière rouge, Classe 2• Sortie de commutation: Push-pull : PNP/NPN (x2)• Interface de communication: SSI• Raccordement: Connecteur mâle, M16, 8 pôles• Tension d'alimentation: 18-30Vdc• Dimensions (l x H x P): 61 mm x 85 mm x 166 mm• Matériau du boîtier: Métal (zinc moulé sous pression)• Indice de protection: IP65• Température de fonctionnement: –10 °C .. . +55 °C, (–10 °C .. . +75 °C, fonctionnement avec refroidisseur)• Série: DME4000
