Laser de mesure Ligne P=50-550mm 0-10V/0-5V IO-Link / M08 4P

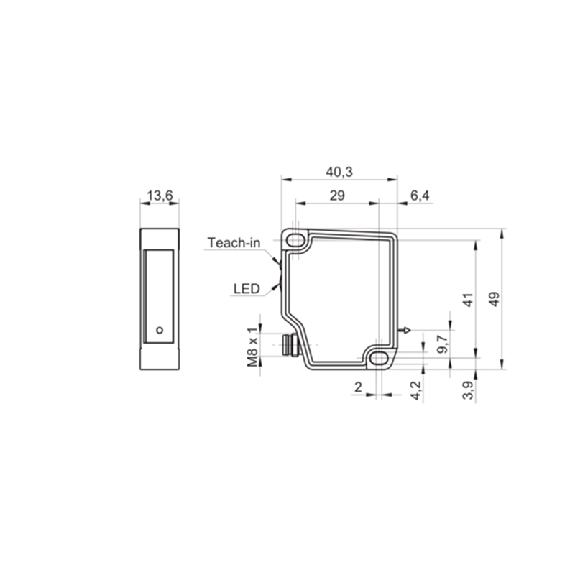

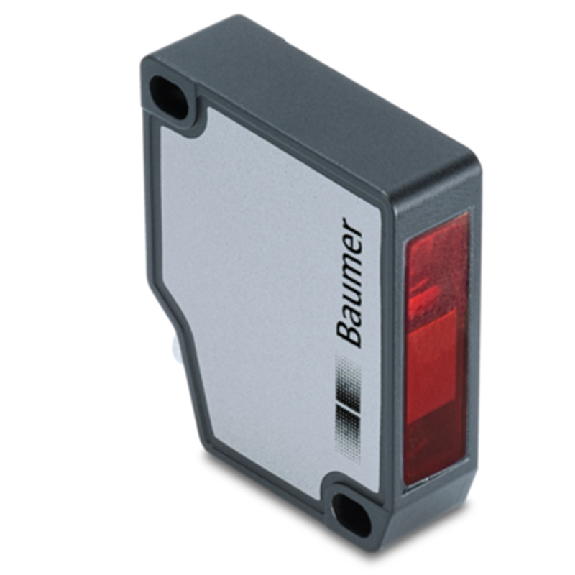

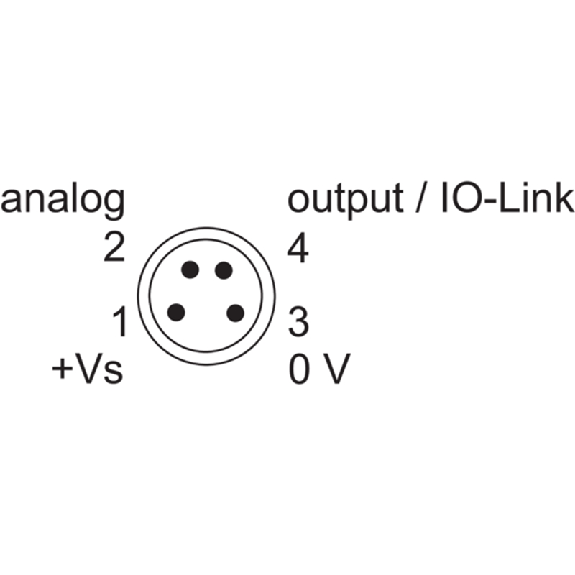

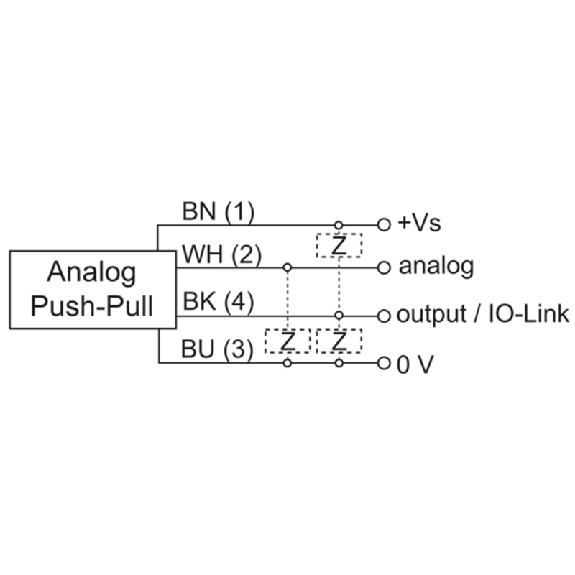

Capteur de mesure de distances• Format: Parallélépipédique• Distance de mesure Sd: 50 … 350 mm• Réglage: Teach-in: Touche / IO-Link• Reproductibilité: 2 … 30 µm• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Ligne• Signal de sortie: Analogique et digital• Sortie analogique: 0 … 10 VDC / 0 … 5 VDC• Interface de communication: IO-Link V1.1, 230,4 kBaud (COM 3)• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 12-28Vdc• Dimensions (L x H x P): 13,6 mm x 49 mm x 40,3 mm• Matériau du boîtier: Zinc moulé sous pression• Classe de protection: IP67• Température de fonctionnement: -10 … +50 °C• Série: OM30

Capteur de mesure de distances• Format: Parallélépipédique• Distance de mesure Sd: 50 … 350 mm• Réglage: Teach-in: Touche / IO-Link• Reproductibilité: 2 … 30 µm• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Signal de sortie: Analogique et digital• Sortie analogique: 0 … 10 VDC / 0 … 5 VDC• Interface de communication: IO-Link V1.1, 230,4 kBaud (COM 3)• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 12-28Vdc• Dimensions (L x H x P): 13,6 mm x 49 mm x 40,3 mm• Matériau du boîtier: Zinc moulé sous pression• Classe de protection: IP67• Température de fonctionnement: -10 … +50 °C• Série: OM30

Capteur de mesure de distances• Format: Parallélépipédique• Distance de mesure Sd: 50 … 550 mm• Réglage: Teach-in: Touche / IO-Link• Reproductibilité: 2 … 86 µm• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Ligne• Signal de sortie: Analogique et digital• Sortie analogique: 4 .. . 20 mA / 2 .. . 10 mA• Interface de communication: IO-Link V1.1, 230,4 kBaud (COM 3)• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 12-28Vdc• Dimensions (L x H x P): 13,6 mm x 49 mm x 40,3 mm• Matériau du boîtier: Zinc moulé sous pression• Classe de protection: IP67• Température de fonctionnement: -10 … +50 °C• Série: OM30

Capteur compact laser de mesure de distances de la série HG-C• Type: CMOS• Portée: 50mm ±15mm• Sortie de contrôle: 1 sortie PNP (Light-ON/Dark-ON sélectionnable), courant de charge : 50mA maxi.• Sortie analogique: Sortie tension : 0 à +5V (Alarme : +5,2V), impédance de sortie : 100 Ohm• Interface de communication: IO-Link V1.1• Communication Output (C/Q): Baud Rate: COM3 (230.4 kbps)• Mode de raccordement: Câble avec connecteur M12 4 pôles• Tension d’alimentation: 12 à 24V DC +/-10%• Dimensions: 20 x 44 x 25mm• Température ambiante: -10 à +45°C

Capteur compact laser de mesure de distances de la série HG-C• Type: CMOS• Portée: 30mm ±5mm• Sortie de contrôle: 1 sortie PNP (Light-ON/Dark-ON sélectionnable), courant de charge : 50mA maxi.• Sortie analogique: Sortie tension : 0 à +5V (Alarme : +5,2V), impédance de sortie : 100 Ohm• Interface de communication: IO-Link V1.1• Communication Output (C/Q): Baud Rate: COM3 (230.4 kbps)• Mode de raccordement: Câble avec connecteur M12 4 pôles• Tension d’alimentation: 12 à 24V DC +/-10%• Dimensions: 20 x 44 x 25mm• Température ambiante: -10 à +45°C

Capteur compact laser de mesure de distances de la série HG-C• Type: CMOS• Portée: 400mm ±200mm• Sortie de contrôle: 1 sortie PNP (Light-ON/Dark-ON sélectionnable), courant de charge : 50mA maxi.• Sortie analogique: Sortie tension : 0 à +5V (Alarme : +5,2V), impédance de sortie : 100 Ohm• Interface de communication: IO-Link V1.1• Communication Output (C/Q): Baud Rate: COM3 (230.4 kbps)• Mode de raccordement: Câble avec connecteur M12 4 pôles• Tension d’alimentation: 12 à 24V DC +/-10%• Dimensions: 20 x 44 x 25mm• Température ambiante: -10 à +45°C

Capteur de mesure de distance laser, portée 200 mm ±80 mm, PNP, 0-5V, IO Link, câble avec connecteur M12, 4 pôles, 0.3 m

Capteur compact laser de mesure de distances de la série HG-C• Type: CMOS• Portée: 100mm ±35mm• Sortie de contrôle: 1 sortie PNP (Light-ON/Dark-ON sélectionnable), courant de charge : 50mA maxi.• Sortie analogique: Sortie tension : 0 à +5V (Alarme : +5,2V), impédance de sortie : 100 Ohm• Interface de communication: IO-Link V1.1• Communication Output (C/Q): Baud Rate: COM3 (230.4 kbps)• Mode de raccordement: Câble avec connecteur M12 4 pôles• Tension d’alimentation: 12 à 24V DC +/-10%• Dimensions: 20 x 44 x 25mm• Température ambiante: -10 à +45°C

Capteur compact laser de mesure de distances• Type: CMOS• Portée: 100mm ±35mm• Sortie de contrôle: 1 sortie PNP (Light-ON/Dark-ON sélectionnable), courant de charge : 50mA maxi.• Sortie analogique: Sortie tension : 0 à +5V (Alarme : +5,2V), impédance de sortie : 100 Ohm• Interface de communication: IO-Link V1.1• Communication Output (C/Q): Baud Rate: COM3 (230.4 kbps)• Mode de raccordement: Câble 2 m• Tension d’alimentation: 12 à 24V DC +/-10%• Dimensions: 20 x 44 x 25mm• Température ambiante: -10 à +45°C• Série: HG-C

Capteur de mesure de distances• Format: Parallélépipédique• Distance de mesure Sd: 50 … 350 mm• Réglage: Teach-in: Touche / IO-Link• Reproductibilité: 2 … 30 µm• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Ligne• Signal de sortie: Analogique et digital• Sortie analogique: 4 .. . 20 mA / 2 .. . 10 mA• Interface de communication: IO-Link V1.1, 230,4 kBaud (COM 3)• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 12-28Vdc• Dimensions (L x H x P): 13,6 mm x 49 mm x 40,3 mm• Matériau du boîtier: Zinc moulé sous pression• Classe de protection: IP67• Température de fonctionnement: -10 … +50 °C• Série: OM30

Capteur compact laser de mesure de distances• Type: CMOS• Portée: 50mm ±15mm• Source démission: Diode laser rouge (655nm)• Sortie de contrôle: 1 sortie PNP (Light-ON/Dark-ON sélectionnable), courant de charge : 50mA maxi.• Sortie analogique: Sortie tension : 0 à +5V (Alarme : +5,2V), impédance de sortie : 100 Ohm• Temps de réponse: 1,5 ms• Raccordement: Câble 5 fils de 2m• Tension d’alimentation: 12 à 24V DC +/-10%• Dimensions: 20 x 44 x 25mm• Indice de protection: IP67• Température de fonctionnement: -10°C .. . 45°C• Série: HG-C

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Distance de mesure Sd: 50 .. . 300 mm• Réglage: Teach-in: Touche / ext.• Résolution: 10 … 330 µm• Dérive de linéarité: ± 0,03 … 1 mm• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Ligne de 4 à 12 mm• Sortie analogique: 4-20mA / 0-10V• Sortie alarme: PNP• Raccordement: Connecteur mâle M12 8 pôles, orientable• Tension d'alimentation: 12-28Vdc• Dimensions: 65 x 50 x 20,6 mm• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP67• Température de fonctionnement: 0 .. . +50 °C• Série: OADM 20

Capteur compact laser de mesure de distances• Type: CMOS• Portée: 30mm ±5mm• Source démission: Diode laser rouge (655nm)• Sortie de contrôle: 1 sortie PNP (Light-ON/Dark-ON sélectionnable), courant de charge : 50mA maxi.• Sortie analogique: Sortie tension : 0 à +5V (Alarme : +5,2V), impédance de sortie : 100 Ohm• Temps de réponse: 1,5 ms• Raccordement: Câble 5 fils de 2m• Tension d’alimentation: 12 à 24V DC +/-10%• Dimensions: 20 x 44 x 25mm• Indice de protection: IP67• Température de fonctionnement: -10°C .. . 45°C• Série: HG-C

Capteur compact laser de mesure de distances• Type: CMOS• Portée: 30mm ±5mm• Source démission: Diode laser rouge (655nm)• Sortie de contrôle: 1 sortie NPN (Light-ON/Dark-ON sélectionnable), courant de charge : 50mA maxi.• Sortie analogique: Sortie tension : 0 à +5V (Alarme : +5,2V), impédance de sortie : 100 Ohm• Temps de réponse: 1,5 ms• Raccordement: Câble 5 fils de 2m• Tension d’alimentation: 12 à 24V DC +/-10%• Dimensions: 20 x 44 x 25mm• Indice de protection: IP67• Température de fonctionnement: -10°C .. . 45°C• Série: HG-C

Capteur de mesure de distance• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Principe du capteur: Triangulation, faisceau divergent • Portée: 45...85 mm• Précision: ±1 % FS • Résolution: max . 20 µm• Source d'émission: Laser, Lumière rouge, Classe 2• Taille du spot lumineux: Ø 0.8 mm dans le point de focalisation• Caractéristique faisceau: Focus typique à 7,5 mm• Sortie analogique: Tension 0…10 V, linéaire croissant• Mode de raccordement: Connecteur mâle M12, 4 pôles, orientable• Tension d'alimentation: 18-28Vdc• Dimensions: 17 x 50 x 50 mm• Matériau du boîtier: ABS• Classe de protection: IP67• Température ambiante: 0…45 °C• Homologation / conformité: CE, cULus, EAC, WEEE • Série: 26K
