Laser de mesure Diffuse P=120 ±60mm ANA RS422/RS485

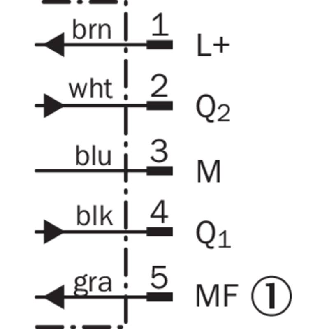

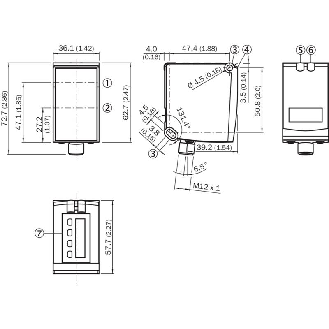

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 10.000 mm• Résolution: 1 mm• Répétabilité: max . 2,5 mm• Précision: ± 10 mm• Temps de réponse minimal: 10 ms• Source d'émission: Laser, Lumière rouge, Classe 2• Taille typ . du spot lumineux (distance): 15 mm x 15 mm (10 m)• Sortie numérique: 2 x NPN• Entrée multifonction (MF): 1 x• Mode de raccordement: Connecteur mâle, M12, 5 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 36,1 mm x 62,7 mm x 57,7 mm• Matériau du boîtier: Métal (zinc moulé sous pression)• Indice de protection: IP65• Température de fonctionnement: –30 °C .. . +65 °C• Série: Dx50

Capteur de mesure de distance• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Principe du capteur: Triangulation, optique collimaté• Portée: Réglable de 20 à 500 mm• Fidélité de répétition: 1 % P.E.• Résolution: 100...500 µm• Source d'émission: Laser à lumière rouge• Taille du spot lumineux: 1 x 6 mm à 500 mm• Sortie analogique: courant, 4…20 mA, linéaire croissant• Sortie de commutation: PNP/NPN (x2), push pull• Type de commutation: Contact à fermeture / ouverture (NO/NF)• Mode de commutation: Commutation claire / sombre• Mode de raccordement: Connecteur mâle M12 5 pôles, orientable• Tension d'alimentation: 18-30Vdc• Dimensions: 15 x 42,5 x 50 mm• Matériau du boîtier: Zinc, moulé sous pression, Aluminium• Classe de protection: IP67• Température ambiante: -10…50 °C• Série: 21M

Réflexion directe, laser visible classe 2, 50 ± 10 mm, spot rond, résolution 2 µm, PNP, câble 5 m

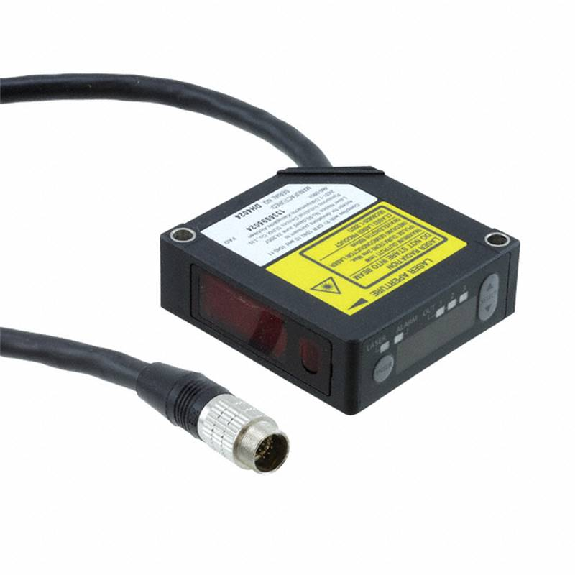

Capteur de mesure de déplacement• Format: Parallélépipédique• Technologie CMOS: Mesure sur cibles brillantes• Plage de mesure: 26 mm .. . 34 mm• Précision: ± 20 µm• Résolution: 2 µm• Source d'émission: Laser, Lumière rouge, Classe II• Taille typ . du spot lumineux (distance): 0,1 mm x 0,1 mm (30 mm)• Sortie analogique: 4-20mA• Sortie numérique: 2 x PNP• Mode de raccordement: Câble, 2 m• Tension d'alimentation: 12-24Vdc• Dimensions (l x H x P): 20,4 mm x 60 mm x 50 mm• Matériau du boîtier: PBT• Indice de protection: IP67• Température de fonctionnement: –10 °C .. . +40 °C• Série: OD Value

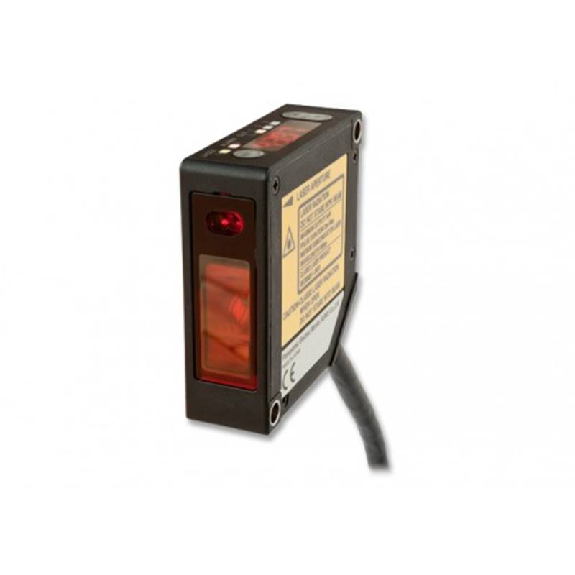

Capteur de mesure de déplacement• Format: Parallélépipédique• Technologie CMOS: Mesure sur cibles brillantes• Plage de mesure: 100 mm .. . 400 mm• Précision de mesure: ± 1,2 µm• Résolution: 75 µm• Source d'émission: Laser, Lumière rouge, Classe II (EN 60825-1)• Taille typ . du spot lumineux (distance): 1,8 mm x 3,5 mm (250 mm)• Sortie analogique: 0-10V• Sortie numérique: 2 x NPN• Mode de raccordement: Connecteur mâle M12, 8 pôles, orientable• Matériau du boîtier: PBT• Série: OD Value

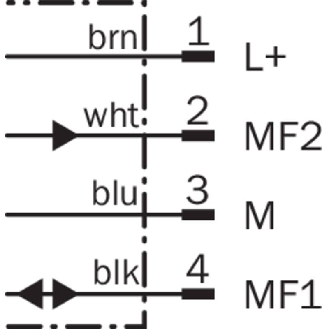

Capteur de mesure de distances• Format: Parallélépipédique• Distance de mesure Sd: 50 … 350 mm• Réglage: Teach-in: Touche / IO-Link• Reproductibilité: 2 … 30 µm• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Ligne• Signal de sortie: Analogique et digital• Sortie analogique: 4 .. . 20 mA / 2 .. . 10 mA• Interface de communication: IO-Link V1.1, 230,4 kBaud (COM 3)• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 12-28Vdc• Dimensions (L x H x P): 13,6 mm x 49 mm x 40,3 mm• Matériau du boîtier: Zinc moulé sous pression• Classe de protection: IP67• Température de fonctionnement: -10 … +50 °C• Série: OM30

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 30.000 mm• Résolution: 0,1 mm• Répétabilité: max . 0,5 mm• Précision de mesure: ± 7mm• Temps de réponse minimal: 1,67 ms• Source d'émission: Laser, Lumière rouge, Classe 1• Taille typ . du spot lumineux (distance): 10 mm x 10 mm (à 10 m)• Sortie analogique: 4-20 mA / 0-10 V• Sortie numérique: 1 .. . 2 x push-pull : PNP/NPN• Entrée multifonction (MF): 1 x• Interface de communication: IO-Link V1.1, COM3 (230,4 kBaud)• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 36,2 mm x 63 mm x 58,6 mm• Matériau du boîtier: Zinc moulé sous pression• Matériau de la vitre frontale: Plastique (PMMA)• Indice de protection: IP65, IP67 • Température de fonctionnement: –40 °C .. . +65 °C• Série: Dx50-2

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Distance de mesure Sd: 30 .. . 50 mm• Résolution: < 10 µm• Réglage: Aucun• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Sortie analogique: 0-10V• Sortie alarme: PNP• Raccordement: Connecteur mâle M12, 5 pôles, orientable• Tension d'alimention: 12-28Vdc• Dimensions: 65 x 50 x 20,6 mm• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP67• Température de fonctionnement: 0 .. . +50 °C• Série: OADM 20

Capteur de mesure de déplacement• Format: Parallélépipédique• Type: Tête optique seule• Plage de mesure: 65 mm .. . 105 mm• Précision: ± 40 µm• Résolution: 5 µm• Source d'émission: Laser, Lumière rouge, Classe II• Taille typ . du spot lumineux (distance): 70 µm x 290 µm (85 mm)• Sortie analogique: 4-20mA• Sortie numérique: 5 x PNP, NPN• Interface de communication: Série• Raccordement: Câble de 0,5 m avec connecteur mâle• Matériau du boîtier: Aluminium• Série: OD Max

Capteur de distance à longue portée• Objet à mesurer: Réflecteur• Plage de mesure: 0,15 m .. . 200 m, sur bande réflecteur « Diamond Grade »• Répétabilité: 1 mm• Interface de communication: SSI• Précision: ± 2,5 mm• Chauffages: non• Classe laser: 2• Température d'utilisation: -20°C . . +55°C• Série: Dx100

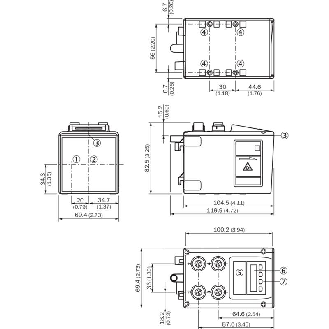

Capteur de distance à longue portée• Objet à mesurer: Réflecteur• Plage de mesure: 0,15 m .. . 200 m, sur bande réflecteur « Diamond Grade »• Répétabilité: 1 mm• Précision: ± 2,5 mm• Source d'émission: Laser, Lumière rouge visible, Classe 2• Chauffages: Oui• Interface de communication: PROFIBUS DP• Entrée multifonction (MF): 1 • Raccordement: Connecteur mâle, M12, compatible SPEEDCON™• Tension d'alimentation: 18-30Vdc• Dimensions (l x H x P): 69,4 mm x 82,5 mm x 100,2 mm• Matériau du boîtier: Métal (aluminium moulé sous pression)• Indice de protection: IP65• Température d'utilisation: -20°C . . +55°C• Série: Dx100

Capteur de distance à longue portée• Objet à mesurer: Réflecteur• Plage de mesure: 0,15 m .. . 50 m, sur bande réflecteur « Diamond Grade »• Répétabilité: 1 mm• Précision: ± 3 mm• Source d'émission: Laser, Lumière rouge, Classe 2• Sortie de commutation: Push-pull : PNP/NPN• Interface de communication: CANopen• Raccordement: Connecteur mâle, M12, 5 pôles• Tension d'alimentation: 18-30Vdc• Dimensions (l x H x P): 61 mm x 85 mm x 166 mm• Matériau du boîtier: Métal (zinc moulé sous pression)• Indice de protection: IP65• Température de fonctionnement: –10 °C .. . +55 °C, (–10 °C .. . +75 °C, fonctionnement avec refroidisseur)• Série: DME4000

Capteur de distance à longue portée• Objet à mesurer: Réflecteur• Plage de mesure: 0,15 m .. . 70 m, sur bande réflecteur « Diamond Grade »• Répétabilité: 0,5 mm• Interface de communication: SSI• Précision: ± 2 mm• Source d'émission: Laser, Lumière rouge, Classe 2• Série: DME5000

Capteur de distance à longue portée• Objet à mesurer: Réflecteur• Plage de mesure: 0,15 m .. . 70 m, sur bande réflecteur « Diamond Grade »• Répétabilité: 0,5 mm• Précision: ± 2 mm• Source d'émission: Laser, Lumière rouge, Classe 2• Interface de communication: SSI• Sortie numérique: 2 x Push-pull : PNP/NPN• Raccordement: Connecteur mâle, M16, 8 pôles• Tension d'alimentation: 18-30Vdc• Dimensions (l x H x P): 61 mm x 101 mm x 176 mm• Matériau du boîtier: Métal (zinc moulé sous pression)• Indice de protection: IP65• Série: DME5000
