Laser de mesure différentiel Fct analyse de tolérances / M08 4P

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 10.000 mm• Affichage: Écran LCD, 2 x LED • Résolution: 1 mm• Répétabilité: max . 2,5 mm• Précision de mesure: ± 10 mm• Temps de réponse minimal: 20 ms• Source d'émission: Laser, Lumière rouge visible, Classe 2• Taille typ . du spot lumineux (distance): 15 mm x 15 mm (10 m)• Sortie analogique: 4-20mA• Sortie numérique: 1 x PNP• Entrée multifonction (MF): 1 x• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP65 • Température de fonctionnement: –30 °C .. . +65 °C• Série: Dx50

Capteur compact laser de mesure de distances• Type: CMOS• Portée: 200mm ±80mm• Source démission: Diode laser rouge (655nm)• Sortie de contrôle: 1 sortie NPN (Light-ON/Dark-ON sélectionnable), courant de charge : 50mA maxi.• Sortie analogique: Sortie tension : 0 à +5V (Alarme : +5,2V), impédance de sortie : 100 Ohm• Temps de réponse: 1,5 ms• Raccordement: Câble 5 fils de 2m• Tension d’alimentation: 12 à 24V DC +/-10%• Dimensions: 20 x 44 x 25mm• Indice de protection: IP67• Température de fonctionnement: -10°C .. . 45°C• Série: HG-C

Capteur compact laser de mesure de distances• Type: CMOS• Portée: 400mm ±200mm• Source démission: Diode laser rouge (655nm)• Sortie de contrôle: 1 sortie PNP (Light-ON/Dark-ON sélectionnable), courant de charge : 50mA maxi.• Sortie analogique: Sortie tension : 0 à +5V (Alarme : +5,2V), impédance de sortie : 100 Ohm• Temps de réponse: 1,5 ms• Raccordement: Câble 5 fils de 2m• Tension d’alimentation: 12 à 24V DC +/-10%• Dimensions: 20 x 44 x 25mm• Indice de protection: IP67• Température de fonctionnement: -10°C .. . 45°C• Série: HG-C

Capteur de mesure de distance• Format: Parallélépipédique• Principe de fonctionnement: Mesure de la propagation de la lumière • Principe de détection: Optique collimaté • Portée: 200...20000 mm • Précision: ±0.035 % FS • Fidélité de répétition: 0,01 % P.E . • Résolution: max . 1,0 mm • Réglage: Touche avec afficheur• Sortie analogique: 0,2…10 V/4…20 mA• Caractéristique de sortie: Linéaire croissant/décroissant• Source d'émission: Laser, Lumière rouge• Taille du spot lumineux: Ø 15 mm à 10 m • Sortie de commutation: PNP/NPN/push-pull • Type de commutation: Contact à fermeture / ouverture (NO/NF)• Mode de commutation: Commutation claire / sombre• Interface de communication: RS485• Mode de raccordement: Connecteur mâle M12, 8 pôles• Tension d'alimentation: 19.2-28.8Vdc• Dimensions: 60 x 37 x 72,3 mm • Matériau du boîtier: Zinc, moulé sous pression• Classe de protection: IP67• Température ambiante: -15...50 °C• Homologation / conformité: CE, cULus, EAC, WEEE• Série: 37M

Réflexion directe, laser visible classe 2, 50 ± 10 mm, spot rond, résolution 2 µm, PNP, câble 50 cm avec connecteur

Réflexion directe, laser visible classe 2, 600 ± 400 mm, spot rond, résolution 80 µm, PNP, câble 10 m

Capteur de mesure de déplacement• Format: Parallélépipédique• Technologie CMOS: Mesure sur cibles brillantes• Plage de mesure: 60 . . 180 mm• Précision: ± 300 µm• Résolution: 30 µm• Source d'émission: Laser, Lumière rouge, Classe II• Taille typ . du spot lumineux (distance): 1 mm x 1,5 mm (120 mm)• Sortie analogique: 4-20 mA• Résolution: 16 bit• Sortie numérique: 2 x PNP• Mode de raccordement: Connecteur mâle, M12, 8 pôles, orientable• Tension d'alimentation: 12-24Vdc• Dimensions (l x H x P): 20,4 mm x 60 mm x 50 mm• Matériau du boîtier: PBT• Indice de protection: IP67• Température de fonctionnement: –10 °C .. . +40 °C• Série: OD Value

Capteur de mesure de déplacement• Format: Parallélépipédique• Technologie CMOS: Mesure sur cibles brillantes• Plage de mesure: 40 mm .. . 60 mm• Précision: ± 50 µm• Résolution: 5 µm• Source d'émission: Laser, Lumière rouge, Classe II• Taille typ . du spot lumineux (distance): 0,5 mm x 1 mm (50 mm)• Sortie numérique: 2 x PNP• Entrée multifonction (MF): 1 x MF• Mode de raccordement: Connecteur mâle M12, 8 pôles, orientable• Tension d'alimentation: 12-24Vdc• Dimensions (l x H x P): 20,4 mm x 60 mm x 50 mm• Matériau du boîtier: PBT• Indice de protection: IP67• Température de fonctionnement: –10 °C .. . +40 °C• Série: OD Value

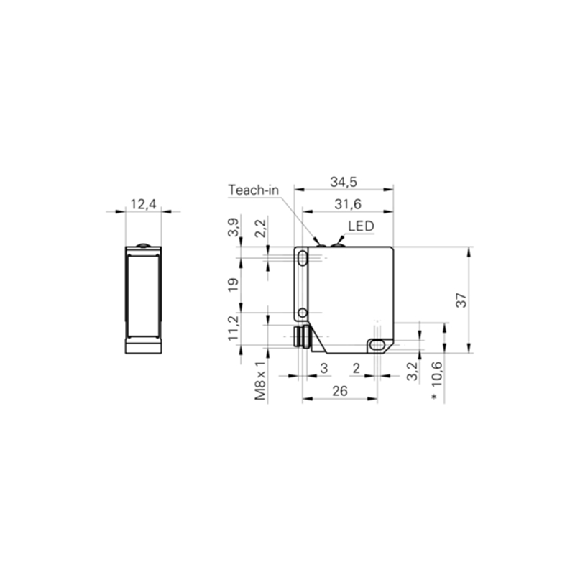

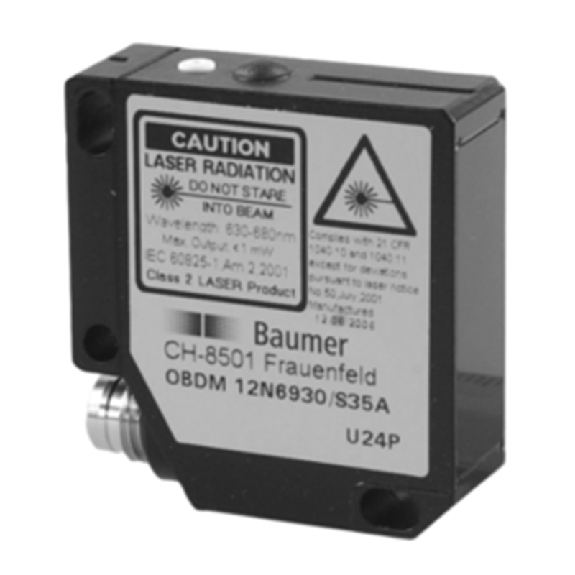

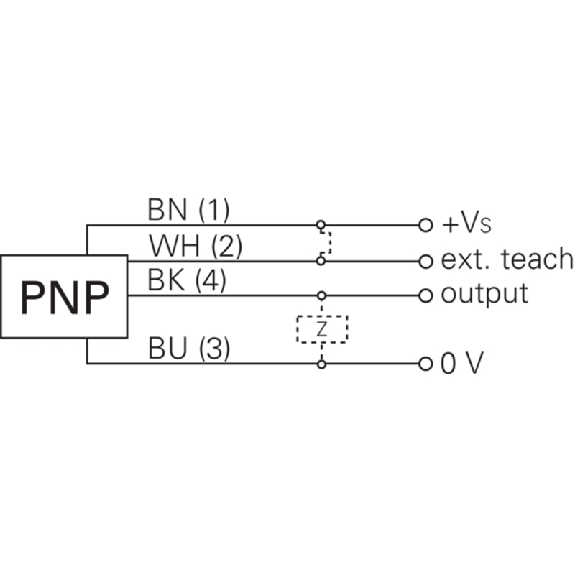

Capteur laser différentiel• Fonction analyse de fronts• Distance de mesure Sd: 16 .. . 120 mm• Réglage: Teach• Sortie de commutation: PNP• Raccordement: Connecteur mâle M8, 4 pôles• Dimensions: 37 x 34 x 12 mm• Boîtier: Métallique• Série: OBDM 12

Capteur de mesure de déplacement• Format: Parallélépipédique• Plage de mesure: 50 mm .. . 150 mm• Résolution: 20 µm (90%)• Linéarité: ± 100 µm• Répétabilité: 30 µm• Source d'émission: Laser, Lumière rouge, Classe I (EN 60825-1)• Taille typ . du spot lumineux (distance): 700 µm x 600 µm (100 mm)• Sortie analogique: 0-10V• Sortie numérique: 1 x PNP/NPN, au choix• Mode de raccordement: Câble avec connecteur mâle M12, 5 pôles, 30 cm• Matériau du boîtier: Acier inoxydable• Série: OD Mini

Capteur de distance à longue portée• Objet à mesurer: Réflecteur• Plage de mesure: 0,15 m .. . 200 m, sur bande réflecteur « Diamond Grade »• Répétabilité: 1 mm• Interface de communication: Série• Précision: ± 2,5 mm• Chauffages: non• Classe laser: 2• Température d'utilisation: -20°C . . +55°C• Série: Dx100

Capteur de distance• Distance max : 7m (noir 6% au blanc 90%)• Laser rouge classe II, taille de spot 10mm à 7m• Sortie analogique 0 . . 20mA ou 4 . . 20mA ajustable• Precision de mesure : +/- 3mm• Repetabilite: 1mm

Capteur de distance à longue portée• Objet à mesurer: Réflecteur• Plage de mesure: 0,15 m .. . 200 m, sur bande réflecteur « Diamond Grade »• Répétabilité: 1 mm• Interface de communication: SSI• Précision: ± 2,5 mm• Chauffages: oui• Classe laser: 2• Température d'utilisation: -40°C . . +55°C• Série: Dx100

Capteur de distance à longue portée• Objet à mesurer: Réflecteur• Plage de mesure: 0,2 m .. . 1.500 m, sur bande réflecteur « Diamond Grade »• Répétabilité: max . 1 mm, voir caractéristiques de précision de répétition• Interface de communication: Ethernet, Série, SSI• Type: Sortie courant• Précision: Typ . ± 15 mm• Classe laser: 1 également avec fonctionnement parallèle du laser de mesure et d’alignement• Série: Dx1000
