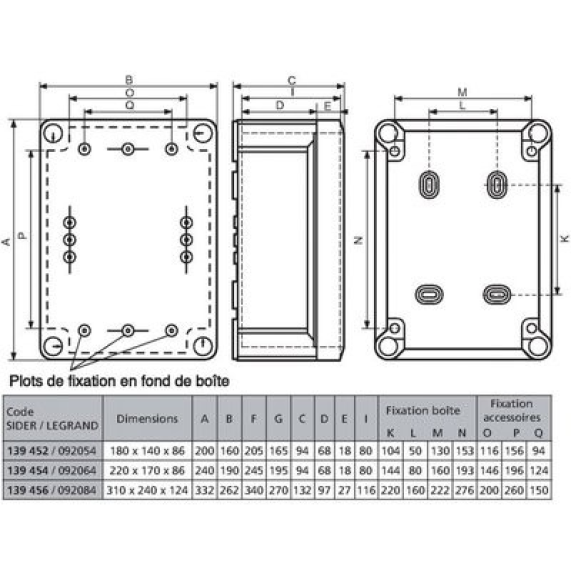

îte rectangulaire pour presse-étoupe Plexo - Dimension: 310 x 240 x 124 mm

Utilisable comme boîte de dérivation ou enveloppe de tableaux électriques dans les locaux accessibles au public des ERP (art . EL 9) Couvercle imperdable par lien déclipsable entre boîte et couvercle (sauf boîtes 310 x 240 x 124 mm) Ouverture/Fermeture du couvercle par 1/4 de tour avec tournevis plat, repérage 0 et I Fixation avec rattrapage d'aplomb assurée : - 2 ou 4 points intérieurs (vis de Ø 5 mm maxi) - aux 4 angles hors volume de câblage (vis de Ø 4 mm maxi) La classe II est assurée par les bouchons de protection (livrés) des vis de fixation Boîte sans halogène (Directive Européenne RoHS 2002/95/CE) Entrées prédéfonçables : - boîte 180 x 140 x 86 mm : 16 entrées défonçables pour PE ISO 16/20 4 entrées défonçables pour PE ISO 20/25 - boîte 220 x 170 x 86 mm : 12 entrées défonçables pour PE ISO 16/20 8 entrées défonçables pour PE ISO 20/25 4 entrées défonçables pour PE ISO 25/32 - boîte 310 x 240 x 124 mm : 2 entrées défonçables pour PE ISO 16/20 22 entrées défonçables pour PE ISO 20/25 6 entrées défonçables pour PE ISO 25/32 6 entrées défonçables pour PE ISO 32/40 IP55 - IK07 - 750°C Tenue au fil incandescent 750°C (NF EN 60695 2-1) Température d'utilisation - 25 à + 40°C Coloris : gris RAL 7035

Tenue au fil incandescent : 750 °C. Utilisable comme boîte de dérivation ou enveloppe de tableaux électriques. Embouts interchangeables à entrée directe pour tubes IRL. Couvercle imperdable par lien déclipsable sauf boîte 310 x 240. Ouverture/fermeture par 1/4 de tour. IP55 -IK07. Classe II. Catégorie Boîte de dérivation saillie Unité de vente (1 pièce) Caractéristiques techniques hauteur (mm) 124 longueur (mm) 310 largeur (mm) 240

Utilisation comme boîtes de dérivation dans tout type de circuits d'installation normale (ERP selon art . EL 10, logement et industrie) Embouts interchangeables avec entrées directes pour tubes IRL jusqu'à Ø16 et câbles R02V, avec prédécoupe repérée pour tube IRL Ø >16 Couvercle enclipsable et imperdable par lien Zones de marquage sur les 2 faces du couvercle Fixation avec rattrapage d'aplomb La classe II est assurée par les bouchons de protection (livrés) des vis de fixation Boîtes sans halogène (Directive Européenne RoHS 2002/95/CE) 4 embouts IP55 - IK07 - 650°C Tenue au fil incandescent 650°C (NF EN 60695 2-1) Température d'utilisation - 25 à + 40°C Coloris : gris RAL 7035

Tenue au fil incandescent : 650 °C (NF EN 60695 2-1). Utilisation comme boîtes de dérivation dans tout type de circuit d'installation normale (ERP, logement et industrie). Embouts interchangeables avec entrées directes pour tubes IRL. Couvercle enclipsable ou 1/4 de tour et imperdable par lien. Ø câbles et tubes acceptés : 4 à 20 mm (25 mm pour 092032). Fixation avec rattrapage d'aplomb. Température d'utilisation : -25 à + 40 °C. Finition : gris RAL 7035. IP55 -IK07. Classe II. Catégorie Boîte de dérivation saillie Unité de vente (1 pièce) Caractéristiques techniques hauteur (mm) 130 longueur (mm) 130 profondeur (mm) 74

Utilisation comme boîtes de dérivation dans tout type de circuits d'installation normale (ERP selon art . EL 10, logement et industrie) Embouts interchangeables avec entrées directes pour tubes IRL jusqu'à Ø16 et câbles R02V, avec prédécoupe repérée pour tube IRL Ø >16 Couvercle enclipsable et imperdable par lien Zones de marquage sur les 2 faces du couvercle Fixation avec rattrapage d'aplomb La classe II est assurée par les bouchons de protection (livrés) des vis de fixation Boîte sans halogène (Directive Européenne RoHS 2002/95/CE) 7 embouts IP55 - IK07 - 650°C Tenue au fil incandescent 650°C (NF EN 60695 2-1) Température d'utilisation - 25 à + 40°C Nombre d'entrée : 7entrées directe pour tubes IRL jusqu'à 16 mm

Boîtes de dérivation avec couvercle bas à pression, pour applications courantes. Passe-fils à entrée directe pour câbles de 4 à 14 mm et tubes Ø 16 et 20 mm IP55 - IK08 Température d'utilisation : - 25 +60°C Test du fil incandescent : 650°C Classe isolement : II (selon norme IEC 61140)

Utilisation comme boîtes de dérivation dans tout type de circuits d'installation normale (ERP selon art . EL 10, logement et industrie) Embouts interchangeables avec entrées directes pour tubes IRL jusqu'à Ø16 et câbles R02V, avec prédécoupe repérée pour tube IRL Ø >16 Couvercle enclipsable et imperdable par lien Zones de marquage sur les 2 faces du couvercle Fixation avec rattrapage d'aplomb La classe II est assurée par les bouchons de protection (livrés) des vis de fixation Boîte sans halogène (Directive Européenne RoHS 2002/95/CE) 7 embouts IP55 - IK07 - 650°C Tenue au fil incandescent 650°C (NF EN 60695 2-1) Température d'utilisation - 25 à + 40°C Nombre d'entrée : 7entrées directe pour tubes IRL jusqu'à 16 mm

Tenue au fil incandescent : 750 °C. Utilisable comme boîte de dérivation ou enveloppe de tableaux électriques. Embouts interchangeables à entrée directe pour tubes IRL. Couvercle imperdable par lien déclipsable sauf boîte 310 x 240. Ouverture/fermeture par 1/4 de tour. IP55 -IK07. Classe II. Catégorie Boîte de dérivation saillie Unité de vente (1 pièce) Caractéristiques techniques hauteur (mm) 86 longueur (mm) 180 largeur (mm) 140

Tenue au fil incandescent : 750 °C. Utilisable comme boîte de dérivation ou enveloppe de tableaux électriques. Embouts interchangeables à entrée directe pour tubes IRL. Couvercle imperdable par lien déclipsable sauf boîte 310 x 240. Ouverture/fermeture par 1/4 de tour. IP55 -IK07. Classe II. Catégorie Boîte de dérivation saillie Unité de vente (1 pièce) Caractéristiques techniques hauteur (mm) 86 longueur (mm) 170 largeur (mm) 170

La boîte de dérivation PLEXO rectangulaire gris de marque Legrand permet de rassembler la connexion de différents équipements et circuits électriques d'une résidence ou d'un local professionnel. L’admission des câbles et des gaines se font plus facilement grâce à ses nombreuses entrées. De plus, ce dispositif possède une résistance aux poussières et à l’humidité jusqu’à l’indice de protection IP55.   Type de montage : universel Type de traversée de boîtier : membrane à niveaux à découper Matériau : plastique Fixation du couvercle : fermeture à baïonnette Température d'utilisation : - 25 - 40 °C Température de stockage : - 25 - 70 °C Numéro RAL : 7035 Nature d'embout entrée de câble : souple à découper
