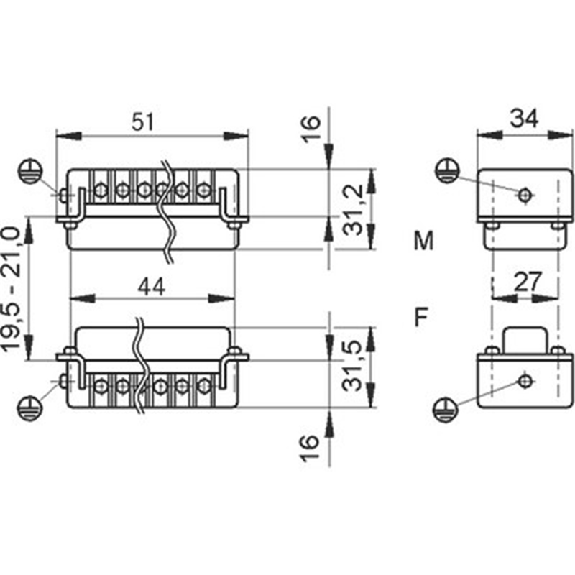

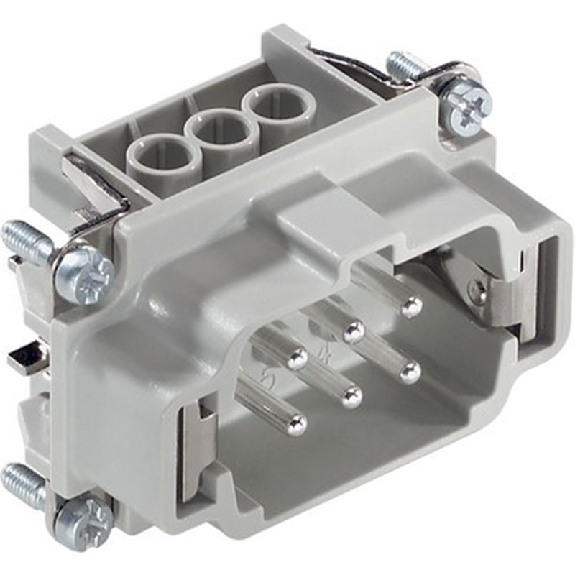

Insert, raccord à vis, mâe, sans protection de fil, 1-6

Inserts multipôle pour contacts à sertir décolletés• Type de contact: Femelle• Nombre de contacts opérationnels: 1 - 40• Tension nominale: IEC: 250 V, UL: 250 V• Tension de choc nominale: 2,5 kV• Courant nominal: IEC: 10 A, UL: 10 A• Résistance de passage: < 2 mOhm• Contacts: Alliage cuivre, argenté / doré• Nombre de contacts: 40 + PE• Raccord à sertir: 0,14 - 2,5 mm²• Homologations-Normes: CE / RU• Pièces / conditionnement: 10• Série: EPIC® H-D 40 décolletés

Connecteur M12, femelle, droit, 5 pôles, codé-A, bornes à vis (x5), max, 1,5mm², câble 2,5-8mm

Connecteur / Câble de raccordement • Type: Connecteur M8 x 1, confectionnable • Raccordement A: Connecteur M8, femelle, droit, 3 pôles, codé A• Raccordement B: Borniers à souder (x 3)• Section du conducteur admissible: 0,14 .. . 0,34 mm²• Diamètre de câble admissible: Ø 3,5 .. . 5 mm• Tension d'emploi Ub: 60 VDC / 60 VAC• Courant nominal (40 °C): 4,0 A• Classe de protection: IP67• Température ambiante: -40 .. . 85 °C• Homologation / conformité: EAC, cULus, WEEE

Connecteur / Câble de raccordement• Type: Connecteur M8 x 1, confectionnable• Raccordement A: Connecteur M8, femelle, droit, 3 pôles• Raccordement B: Technologie autodénudante IDC (x 3)• Section du conducteur admissible: 0,14 .. . 0,34 mm²• Diamètre de câble admissible: Ø 2,5 .. . 5,1 mm• Tension de service: max . 32 V AC/DC• Courant de service par contact: max . 4 A• Dimensions (H x L x P): 40.8 x 11.5 x 11.5 mm• Degré de protection: IP67 lorsqu'enfiché et vissé (EN 60529)• Plage de température: -25 .. . +85 °C

Connecteur / Câble de raccordement• Type: Connecteur M8 x 1, confectionnable• Raccordement A: Connecteur M8, mâle, droit, 4 pôles• Raccordement B: Technologie autodénudante IDC (x 4)• Section du conducteur admissible: 0,14 .. . 0,34 mm²• Diamètre de câble admissible: Ø 2,5 .. . 5,1 mm• Tension de service: max . 32 V AC/DC• Courant de service par contact: max . 4 A• Dimensions (H x L x P): 40.8 x 11.5 x 11.5 mm• Degré de protection: IP67 lorsqu'enfiché et vissé (EN 60529)• Plage de température: -25 .. . +85 °C

Connecteur / Câble de raccordement• Type: Connecteur M8 x 1, confectionnable• Raccordement A: Connecteur M8, femelle, coudé, 3 pôles• Raccordement B: Bornes avec picots à souder (x 3)• Section du conducteur admissible: max . 0.25 mm²• Diamètre de câble admissible: Ø 3,5 .. . 5,0 mm• Tension de service: max . 60 V AC/DC• Courant de service par contact: max . 4 A• Dimensions (H x L x P): 28 x 18.5 x 12 mm• Degré de protection: IP67 lorsqu'enfiché et vissé (EN 60529)• Plage de température: -25 .. . +85 °C

Connecteur pour électrovannes / Câble de raccordement• Type: Câble de liaison • Raccordement A: Connecteur forme A 18 mm, noir, LED et antiparasitage, Terre pontée• Raccordement B: Connecteur M12, mâle, droit, 3 pôles, codé-A• Câble: 1.20 m, PUR/PVC, 3 fils (3 x 0,75 mm²), gris• Blindage: Non blindé• Compatible chaînes porte-câbles: Oui (2 Mio.), 5m/s²• Tension de service: 24 V AC ±20% / DC ±25%• Courant de service par contact: max . 4 A• Degré de protection: IP67 lorsqu'enfiché et vissé (EN 60529)• Plage de températures (fixe): -30...+80 °C• Plage de températures (mobile): -5...+80 °C

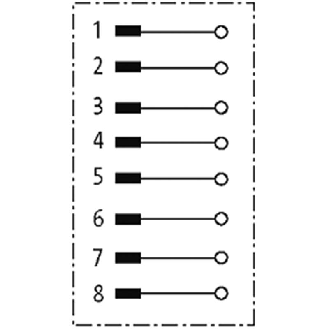

Connecteur / Câble de raccordement• Type: Connecteur M12 x 1, confectionnable • Raccordement A: Connecteur M12, femelle, droit, 8 pôles, codé A• Raccordement B: Borniers à vis (x 8)• Section du conducteur admissible: 0,14 .. . 0,5 mm²• Diamètre de câble admissible: Ø 6 .. . 8 mm• Tension d'emploi Ub: 60 VDC / 60 VAC • Courant nominal (40 °C): 2,0 A • Classe de protection: IP67• Température ambiante: -40 .. . 85 °C• Homologation / conformité: cURus, EAC, WEEE

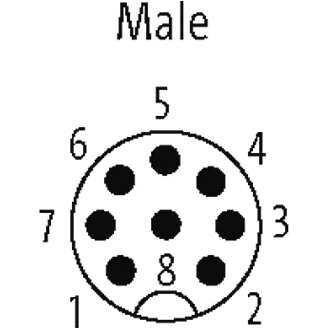

Connecteur / Câble de raccordement• Type: Connecteur M12 x 1, confectionnable• Raccordement A: Connecteur M12, mâle, droit, 8 pôles, codé A• Raccordement B: Borniers à vis• Section du conducteur admissible: 0,25 .. . 0,5 mm²• Diamètre de câble admissible: Ø 6 .. . 8 mm• Blindage: Non blindé• Matériau, connecteur: PA, noir• Matériau, écrou moleté: CuZn• Tension de mesure: max . 30 V• Charge électrique: 2 A• Indice de protection: IP67• Température de service: - Tête: –40 °C .. . +85 °C

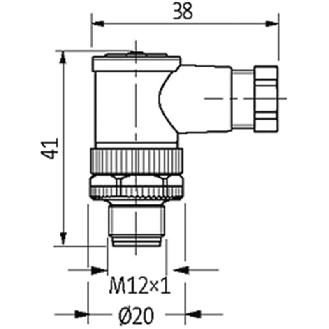

Connecteur / Câble de raccordement• Type: Connecteur M12 x 1, confectionnable • Raccordement A: Connecteur M12, femelle, coudé, 8 pôles• Raccordement B: Borniers à vis (x 8)• Section du conducteur admissible: max . 0,5 mm²• Diamètre de câble admissible: Ø 6 .. . 8 mm• Tension de service: max . 60 V AC/DC• Courant de service par contact: max . 2 A• Dimensions (H x L x P): 38 x 41 x 20 mm• Degré de protection: IP67 lorsqu'enfiché et vissé (EN 60529)• Plage de température: -25 .. . +85 °C

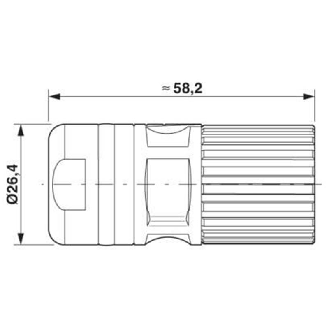

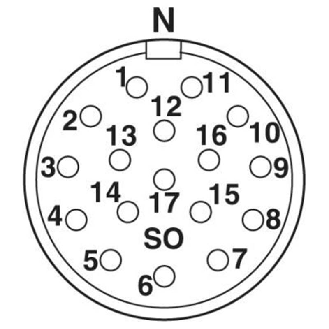

Connecteur de puissance à câble, droit, blindé: oui, Verrouillage à vis, M23, Nombre de pôles: 17, Type de contact: Connecteur femelle, Raccordement soudé, Diamètre du câble: 3 mm .. . 14,5 mm

Connecteur / Câble de raccordement• Type: Connecteur M12 x 1, confectionnable• Raccordement A: Connecteur M12, femelle, droit, 8 pôles, codé A• Raccordement B: Borniers à vis• Section du conducteur admissible: max . 0,75 mm² (x 8)• Diamètre de câble admissible: Ø 6 .. . 8 mm, Pg9• Tension d'emploi Ub: 36 VDC / 30 VAC• Courant nominal (40 °C): 2,0 A• Indice de protection: IP67• Temperature ambiante: –40 .. . +85 °C• Homologation / conformité: EAC, WEEE
