Marque : Lapp

Titre : Insert mâle à raccordement à vis pour des sections jusqu'à 2,5 mm²

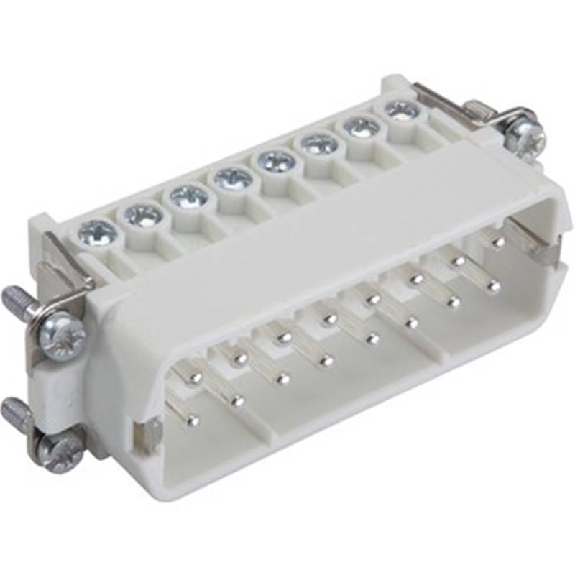

L'insert mâle à raccordement à vis pour des sections jusqu'à 2,5 mm² de la marque Lapp est un connecteur H-A de haute qualité conçu pour offrir une connexion fiable et sécurisée. Avec sa technologie de raccordement à vis, il garantit une installation facile et rapide, tout en maintenant une excellente conductivité électrique.

Ce connecteur est doté d'un type de contact mâle, ce qui le rend compatible avec de nombreux autres dispositifs et équipements. Il est idéal pour les applications industrielles nécessitant une tension nominale allant jusqu'à 400 V selon les normes IEC, 600 V selon les normes UL et CSA.

Grâce à sa conception robuste et à sa résistance aux chocs jusqu'à 4 kV, cet insert mâle offre une protection fiable contre les dommages électriques. De plus, il est capable de supporter un courant nominal de 16 A selon les normes IEC et CSA, et 14 A selon les normes UL.

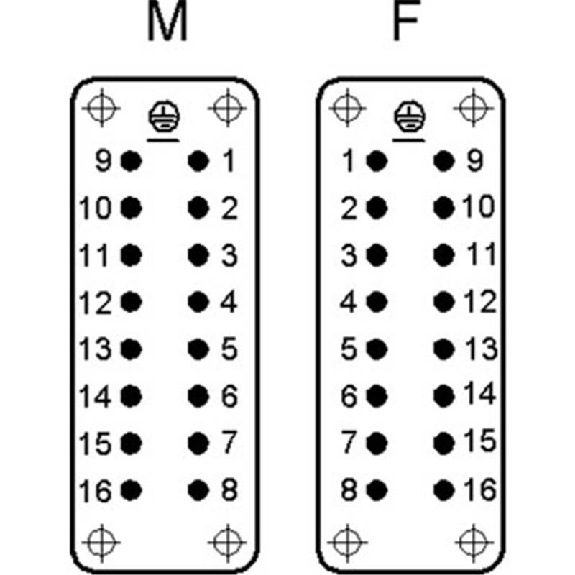

Les contacts de cet insert sont fabriqués en alliage cuivre argenté, assurant ainsi une conductivité optimale et une résistance de passage de 1,5 à 4 mOhm. De plus, il est équipé de 16 contacts opérationnels ainsi que d'un contact de protection (PE) pour une connexion complète et sécurisée.

Le raccordement à vis de cet insert accepte des sections de câble allant de 0,5 à 2,5 mm², offrant ainsi une grande flexibilité d'utilisation. La longueur de dénudage recommandée est de 8 mm pour une installation optimale.

Fabriqué en polycarbonate (PC), ce connecteur offre une excellente résistance aux chocs, aux températures extrêmes allant de -40 °C à +120 °C et aux produits chimiques couramment utilisés dans les environnements industriels. Il est également conforme aux normes CE, VDE et cRUus, garantissant ainsi sa qualité et sa sécurité.

Chaque conditionnement contient 5 pièces de cet insert mâle, ce qui en fait un choix économique pour les projets nécessitant plusieurs connexions.

En résumé, l'insert mâle à raccordement à vis pour des sections jusqu'à 2,5 mm² de la marque Lapp est un connecteur de haute qualité, fiable et sécurisé, idéal pour les applications industrielles. Sa conception robuste, sa conductivité optimale et sa résistance aux chocs en font un choix parfait pour assurer des connexions électriques durables et performantes.

Lire la description

Caractéristiques

Référence technique
10530000 | EPIC H-A 16 SS DR PH1 (1-16)
Référence DirectIndustry
0004673424

Description

Titre : Insert mâle à raccordement à vis pour des sections jusqu'à 2,5 mm²

L'insert mâle à raccordement à vis pour des sections jusqu'à 2,5 mm² de la marque Lapp est un connecteur H-A de haute qualité conçu pour offrir une connexion fiable et sécurisée. Avec sa technologie de raccordement à vis, il garantit une installation facile et rapide, tout en maintenant une excellente conductivité électrique.

Ce connecteur est doté d'un type de contact mâle, ce qui le rend compatible avec de nombreux autres dispositifs et équipements. Il est idéal pour les applications industrielles nécessitant une tension nominale allant jusqu'à 400 V selon les normes IEC, 600 V selon les normes UL et CSA.

Grâce à sa conception robuste et à sa résistance aux chocs jusqu'à 4 kV, cet insert mâle offre une protection fiable contre les dommages électriques. De plus, il est capable de supporter un courant nominal de 16 A selon les normes IEC et CSA, et 14 A selon les normes UL.

Les contacts de cet insert sont fabriqués en alliage cuivre argenté, assurant ainsi une conductivité optimale et une résistance de passage de 1,5 à 4 mOhm. De plus, il est équipé de 16 contacts opérationnels ainsi que d'un contact de protection (PE) pour une connexion complète et sécurisée.

Le raccordement à vis de cet insert accepte des sections de câble allant de 0,5 à 2,5 mm², offrant ainsi une grande flexibilité d'utilisation. La longueur de dénudage recommandée est de 8 mm pour une installation optimale.

Fabriqué en polycarbonate (PC), ce connecteur offre une excellente résistance aux chocs, aux températures extrêmes allant de -40 °C à +120 °C et aux produits chimiques couramment utilisés dans les environnements industriels. Il est également conforme aux normes CE, VDE et cRUus, garantissant ainsi sa qualité et sa sécurité.

Chaque conditionnement contient 5 pièces de cet insert mâle, ce qui en fait un choix économique pour les projets nécessitant plusieurs connexions.

En résumé, l'insert mâle à raccordement à vis pour des sections jusqu'à 2,5 mm² de la marque Lapp est un connecteur de haute qualité, fiable et sécurisé, idéal pour les applications industrielles. Sa conception robuste, sa conductivité optimale et sa résistance aux chocs en font un choix parfait pour assurer des connexions électriques durables et performantes.
