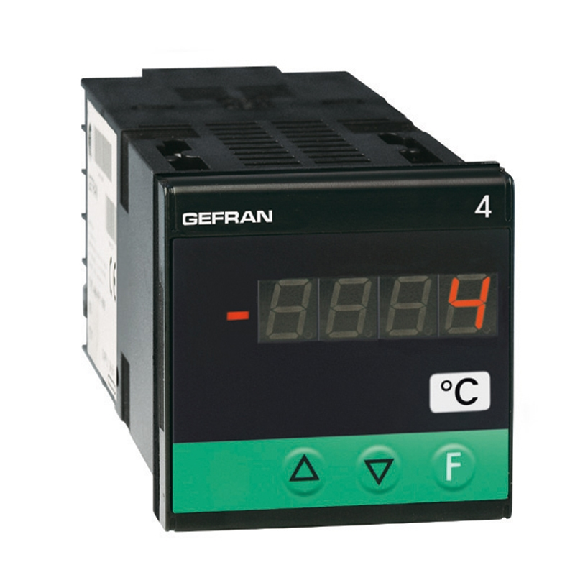

Ind. T° E: Univers. 48x48; 4 digits; alim capt 24VDC; 100-240VAC

Accessoire pour interrupteur de sécurité à câble• Indicateur de fonction - texte "ARRET D'URGENCE"

Indicateur configurable avec entrée universelle• Format: 48 x 48 mm (1/16 DIN)• Profondeur: 99 mm• Nombre de digits: 4• Entrées:- Thermocouples types J, K, R, S, T, B, E, N, L GOST, U, G, D, C- Thermorésistances Pt100 ou JPt100, 2 ou 3 fils- Thermistances PTC et NTC- Signaux linéaires 0...60/12...60mV, 0...20/4...20mA, 0...10/2...10/0...5/1...5/0...1/0,2...1V• Alimentation transmetteur: 24Vdc, 50mA• Alimentation: 20...27Vac/dc• Raccordement: Bornes à vis• Protection en face avant: IP65• Température de fonctionnement: 0...50°C• Série: 4T 48

Indicateur de température; 48x48 mm; Afficheur: 4 digits; Entrée: Universelles; Sortie: 2x Relais; 100-240Vac/dc

Pour signaux normalisés, température, mesure de résistance • Entrée pour tension ±10 V, ±200 V / courant ±20 mA / thermocouple J,K,T,N,Pt100,Pt1000 / mesure de résistance / potentiomètre • Linéarisation de la plage d'affichage • Deux seuils avec sorties • Fonctions Mini, Maxi • Alimentation capteur • Affichage LED, 4 digits, 14 mm ou 20 mm de hauteur • Boîtier DIN 96 x 48 mm Caractéristiques électriques Alimentation 12...265 VDC et 20...265 VAC Consommation 3 W Alimentation capteur 24 V ±3 V / max. 30 mA Affichage LED, affichage 7 segments (avec 100 étiquettes d'unités autocollantes) Nombre de digits 4 digits Hauteur des digits 14 mm 20 mm Plage d'affichage -9999...9999 (hauteur d'affichage 14 mm) -1999...9999 (hauteur d'affichage 20 mm ) (-oUE ou oUE pour dépassement de capacité) Rafraîchissement d'affichage 50 ms Fonction Afficheur numérique avec 1 entrée analogique Avec mémorisation Min/Max Convertisseur A/D Principe ∑Δ Résolution 16 bits Cadence 20/s Précision ±(0,1 % +3 digits) Coeff. de tempér. 100 ppm/°C Entrée analogique Courant, tension, potentiomètre, température, mesure de résistance • Paramètres programmables Echelle Linéarisation de la plage d'affichage Point décimal Temporisation ou Hystérésis pour sorties relais Entrée analogique Seuils Sans 2 Mémoire > 10 ans par EEPROM Sorties relais 2 contacts inverseurs • Conformité DIN EN 61010‑1 Classe de protection II Surtension catégorie II Degré de pollution 2 Emission EN 61000-6-3 Immunité EN 61000-6-2 Caractéristiques mécaniques Température ambiante -10...+60 °C Température de stockage -25...+85 °C Humidité relative 95 % sans condensation Raccordement Connecteur débrochable à ressort Section maxi. fils 1 mm² (pour pas 5,08) 2,5 mm² (pour pas 7,62) Protection EN 60529 IP 65 (en façade) Utilisation / Clavier Face avant avec touches Type de boîtier Encastrable Dimensions L x H x P 96 x 48 x 66 mm Découpe 92 x 45 mm (+0,3) Profondeur d'encastrement 85 mm Type de montage Encastrable fixation par étrier Poids 150 g Matière Boîtier: Polycarbonate, UL 94V-0

Voyant lumineux série E2, verrine rouge Caractéristiques générales Degré de protection: IP67 selon EN 60529 et IP69K selon ISO 20653 Couleur: Rouge Certificat cULus Certificat EAC Déclaration de conformité CE Déclaration de conformité UKCA
