EV Forme A 18mm 24V LED+ATP/M12 Mâle Droit; PUR 3x0,75 Noir 1,5m
21,36 €TTC
Quantité
Paiement sécurisé
Virement bancaire
Informations de livraison
10 articles en stock
Frais de livraison min. :14,40 €TTC
Livraison standard entre le 06/11 et le 08/11
Vendu et expédié par
Marque : MURRELEKTRONIK

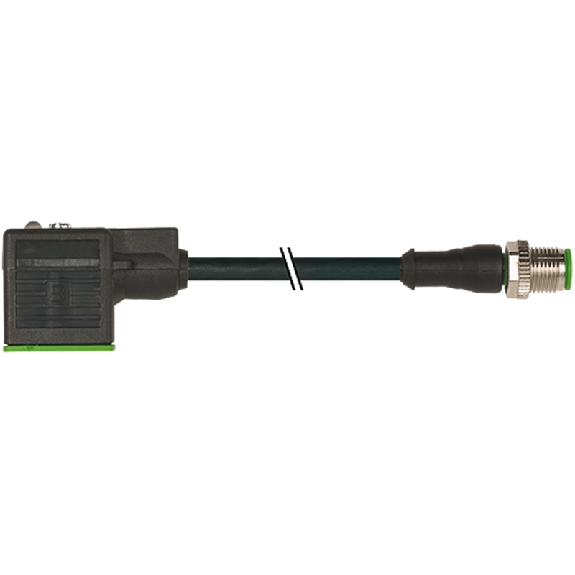

Titre : EV Forme A 18mm 24V LED+ATP/M12 Mâle Droit; PUR 3x0,75 Noir 1,5m
Description : Connecteur pour électrovannes / Câble de raccordement

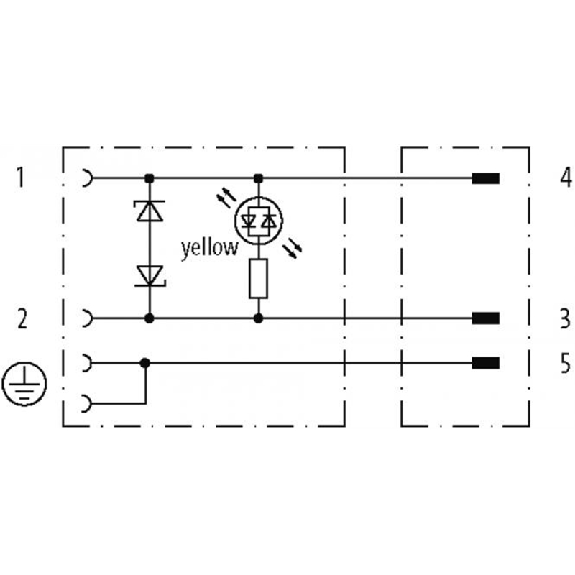

- Type: Câble de liaison, avec LED et antiparasitage, terre pontée

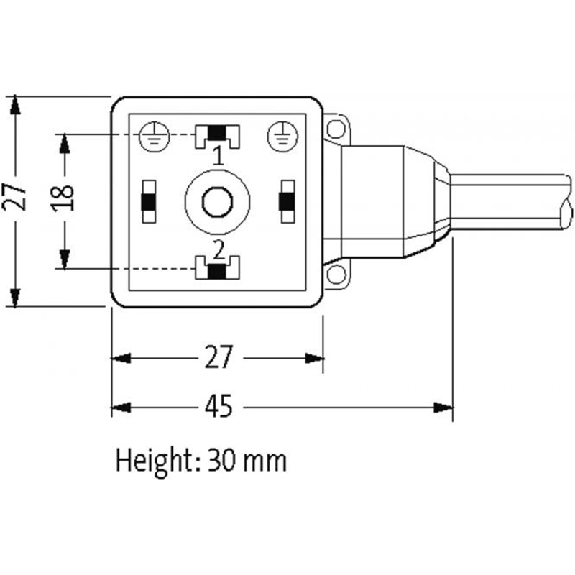

- Raccordement A: Connecteur forme A 18 mm, noir

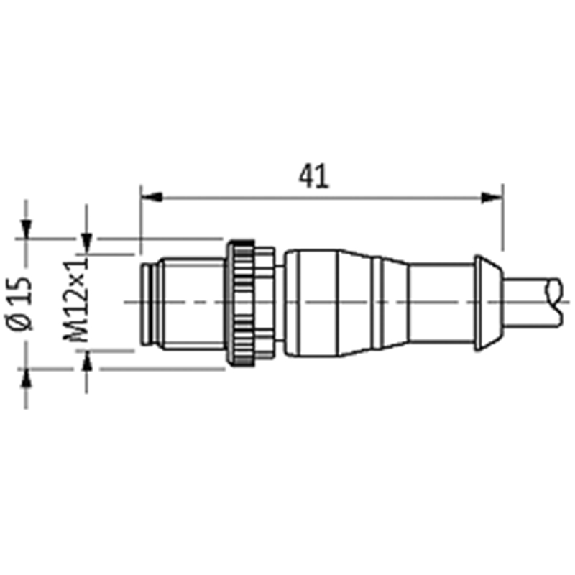

- Raccordement B: Connecteur M12, mâle, droit, 3 pôles, codé-A
- Câble: 1.50 m, PUR/PVC, 3 fils (3 x 0,75 mm²), noir
- Blindage: Non blindé
- Compatible chaînes porte-câbles: Oui (2 Mio.), 5m/s²
- Tension de service: 24 V AC ±20% / DC ±25%
- Courant de service par contact: max . 4 A
- Indicateur à LED: Jaune
- Antiparasitage: Diode Zener
- Degré de protection: IP67 lorsqu'enfiché et vissé (EN 60529)
- Plage de températures (fixe): -30...+80 °C
- Plage de températures (mobile): -5...+80 °C
Marque : MURRELEKTRONIK
Catégorie : connecteur
Cette connecteur EV Forme A 18mm 24V LED+ATP/M12 Mâle Droit de la marque MURRELEKTRONIK est un câble de raccordement de haute qualité, idéal pour les électrovannes. Sa conception soignée et ses caractéristiques techniques en font un choix fiable pour vos applications industrielles. Les points clés à retenir : - Câble de liaison avec LED et antiparasitage, terre pontée pour une utilisation sécurisée - Connecteur forme A 18 mm noir d'un côté et connecteur M12 mâle droit 3 pôles codé-A de l'autre - Câble de 1.50 m en PUR/PVC, 3 fils (3 x 0,75 mm²) noir pour une bonne conductivité - Tension de service de 24 V AC ±20% / DC ±25% pour une compatibilité étendue - Degré de protection IP67 assurant une protection contre les éléments extérieurs - Plage de températures allant de -30 à +80 °C pour une utilisation dans des conditions variées Ce connecteur MURRELEKTRONIK est parfaitement adapté pour les environnements industriels exigeants, offrant fiabilité et durabilité. Optez pour la qualité et la performance avec ce câble de raccordement de haute technologie.Caractéristiques
- Nom/numéro du modèle
- 7000-40881-6260150
- Référence DirectIndustry
- 0004670710
Description
Titre : EV Forme A 18mm 24V LED+ATP/M12 Mâle Droit; PUR 3x0,75 Noir 1,5m
Description : Connecteur pour électrovannes / Câble de raccordement
- Type: Câble de liaison, avec LED et antiparasitage, terre pontée
- Raccordement A: Connecteur forme A 18 mm, noir
- Raccordement B: Connecteur M12, mâle, droit, 3 pôles, codé-A
- Câble: 1.50 m, PUR/PVC, 3 fils (3 x 0,75 mm²), noir
- Blindage: Non blindé
- Compatible chaînes porte-câbles: Oui (2 Mio.), 5m/s²
- Tension de service: 24 V AC ±20% / DC ±25%
- Courant de service par contact: max . 4 A
- Indicateur à LED: Jaune
- Antiparasitage: Diode Zener
- Degré de protection: IP67 lorsqu'enfiché et vissé (EN 60529)
- Plage de températures (fixe): -30...+80 °C
- Plage de températures (mobile): -5...+80 °C
Marque : MURRELEKTRONIK
Catégorie : connecteur
Cette connecteur EV Forme A 18mm 24V LED+ATP/M12 Mâle Droit de la marque MURRELEKTRONIK est un câble de raccordement de haute qualité, idéal pour les électrovannes. Sa conception soignée et ses caractéristiques techniques en font un choix fiable pour vos applications industrielles. Les points clés à retenir : - Câble de liaison avec LED et antiparasitage, terre pontée pour une utilisation sécurisée - Connecteur forme A 18 mm noir d'un côté et connecteur M12 mâle droit 3 pôles codé-A de l'autre - Câble de 1.50 m en PUR/PVC, 3 fils (3 x 0,75 mm²) noir pour une bonne conductivité - Tension de service de 24 V AC ±20% / DC ±25% pour une compatibilité étendue - Degré de protection IP67 assurant une protection contre les éléments extérieurs - Plage de températures allant de -30 à +80 °C pour une utilisation dans des conditions variées Ce connecteur MURRELEKTRONIK est parfaitement adapté pour les environnements industriels exigeants, offrant fiabilité et durabilité. Optez pour la qualité et la performance avec ce câble de raccordement de haute technologie.Documentation technique
