DPM Vérins rainures en C PNP NO P7mm 10-30VDC / M08 3P+C0.3m PUR

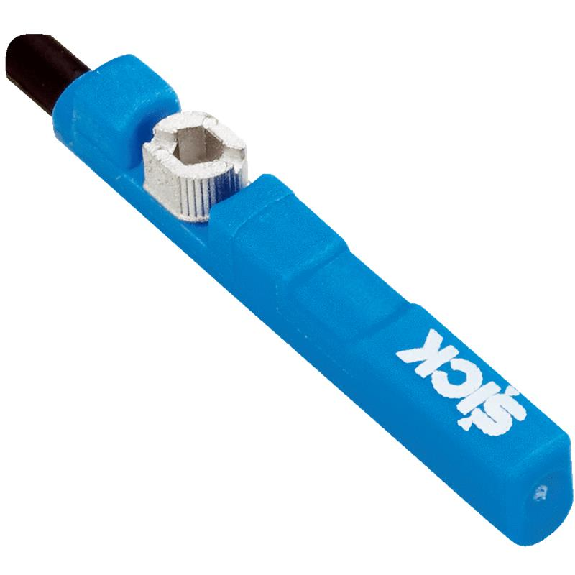

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en C• Version électrique: 3 fils DC• Surcourse typ.: 7 mm• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Interface de communication: -• Raccordement: Câble, 3 fils, 2 m• Série: MZC1

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en C• Version électrique: 3 fils DC• Surcourse typ.: 7 mm• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Interface de communication: -• Raccordement: Câble avec connecteur mâle M8, 3 pôles, 0,3 m• Série: MZC1

Type de vérin Rainure en C Formes de vérin avec adaptateur Rail SMC CDQ2 Rail SMC ECDQ2 Vérin cylindrique Vérins à tige profilée et à tirant Longueur du boîtier 23,7 mm Sortie de commutation PNP Fréquence de commutation 1.000 Hz Fonction de sortie Contact NO Version électrique CC 3 fils Indice de protection IP68 1) 1) Selon EN 60529 (IP67/IP68). Mécanique/électronique Tension d'alimentation 10 V DC ... 30 V DC Consommation 8 mA, sans charge Chute de tension ≤ 2,5 V Courant permanent Ia ≤ 100 mA Classe de protection III Sensibilité de réponse typ. 4,25 mT Surcourse typ. 7 mm Hystérésis typ. ≤ 0,8 mT Reproductibilité ≤ 0,1 mT 1) Protection contre l'inversion de polarité Oui Protection contre les courts-circuits Oui Suppression d'impulsion à la mise sous tension Oui Mode de raccordement Câble avec connecteur mâle M8, 3 pôles, avec bague moletée, utilisable avec chaîne porte-câble, 0,3 m Mode de raccordement, détail Section du conducteur 0,09 mm² Diamètre de câble Ø 2,2 mm Rayon de courbure En cas de pose fixe > 2 x diamètre de câble À l’état en mouvement > 5 x diamètre de câble Contrainte de torsion ± 270° / 0,1 m Cycles de torsion 300.000 Cycles de chaîne porte-câbles 5.000.000 Paramètre de chaîne porte-câbles Vitesse de déplacement max. 3 m/s Accélération max. 10 m/s² Cycles de pliage dans la chaîne porte-câbles min. 5 millions Sortie de câble Axial Matériau Boîtier Plastique Câble PUR

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en C• Version électrique: 3 fils DC• Surcourse typ.: 4 mm• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Fréquence de commutation: 1.000 Hz • Interface de communication: -• Raccordement: Câble avec connecteur mâle M8, 3 pôles, 0,3 m, PUR• Tension d'alimentation: 10-30Vdc• Longueur du boîtier: 23,7 mm • Matériau du boîtier: Plastique • Indice de protection: IP68 (EN 60529 (IP67/IP68)• Température de fonctionnement: –30 °C .. . +80 °C• Série: MZC1

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en C• Version électrique: 3 fils DC• Surcourse typ.: 4 mm• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Fréquence de commutation: 1.000 Hz• Interface de communication: -• Raccordement: Câble avec connecteur mâle M8, 3 pôles, 0,5 m, PUR• Tension d'alimentation: 10-30Vdc• Longueur du boîtier: 23,7 mm• Matériau du boîtier: Plastique • Indice de protection: IP68 (EN 60529)• Température de fonctionnement: –30 °C .. . +80 °C• Série: MZC1

Le plus petit des capteurs magnétiques cylindriques Caractéristiques techniques: • Longueur: 24 mm • Sortie TOR: PNP • Reglage: Teach-in • Tension d'alimentation: CC 10 ... 30 V • Ondulation résiduelle: <= 10 % d'Ub • Chute de tension: <= 2,2 V • Consommation: <= 10 mA • Sensibilité: 2,6 mT • Courant permanent: <= 200 mA • Reproductibilité: (Ub et Ta constants), <= 0,1 mT (Ub et Ta constants) • CEM: selon EN 60 947-5-2 • Protection rupture de conducteur • Protection court-circuit (à contrôle cyclique) • Protection contre les inversions de polarité • Suppression d'impulsion à la mise sous tension

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en T • Version électrique: 3 fils DC• Surcourse typ.: 3 mm • Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Fréquence de commutation: 1.000 Hz• Interface de communication: -• Raccordement: Câble avec connecteur mâle M8, 3 pôles, 0,3 m, PUR, utilisable avec chaîne porte-câble• Tension d'alimentation: 10-30Vdc• Longueur du boîtier: 24 mm • Matériau du boîtier: Plastique, PA12 • Indice de protection: IP68 (EN 60529)• Température de fonctionnement: –30 °C .. . +80 °C• Contenu de la livraison: Avec 2 douilles de marquage• Série: MZT8

• Longueur: 24 mm • Sortie TOR: PNP • Reglage: Teach-in • Tension d'alimentation: CC 10 ... 30 V • Ondulation résiduelle: <= 10 % d'Ub • Chute de tension: <= 2,2 V • Consommation: <= 10 mA • Sensibilité: 2,6 mT • Courant permanent: <= 200 mA • Reproductibilité: (Ub et Ta constants), <= 0,1 mT (Ub et Ta constants) • CEM: selon EN 60 947-5-2 • Protection rupture de conducteur • Protection court-circuit (à contrôle cyclique) • Protection contre les inversions de polarité • Suppression d'impulsion à la mise sous tension • Raccordement: Câble, Câble avec connecteur M8 ou M12

Capteur magnétique pour vérins• Type: Pour vérins avec rainure en T• Version électrique: 3 fils DC• Surcourse typ.: 3 mm • Sortie de commutation: PNP• Type commutation: Contact à fermeture (NO)• Fréquence de commutation: ± 1.000 Hz • Interface de communication: - • Raccordement: Câble avec connecteur mâle M8, 3 pôles, 0,3 m• Tension d'alimentation: 10-30Vdc• Longueur du boîtier: 24 mm • Matériau du boîtier: Plastique, PA12 • Indice de protection: IP68 • Température de fonctionnement: –30 °C .. . +80 °C

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en T • Version électrique: 3 fils DC• Surcourse typ.: 3 mm• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Fréquence de commutation: 1.000 Hz• Interface de communication: -• Raccordement: Câble avec connecteur mâle M8, 3 pôles, 0,3 m, PUR, utilisable avec chaînes porte-câbles• Tension d'alimentation: 10-30Vdc• Longueur du boîtier: 24 mm• Matériau (Boîtier): Plastique, PA12• Indice de protection: IP68 (EN 60529)• Température de fonctionnement: –30 °C .. . +80 °C• Caractéristiques spécifiques: Avec 2 douilles de marquage• Série: MZT8

◘Un capteur pour des applications multiples : la forme du capteur convient à toutes les rainures en T courantes, quels que soient le profil et la marque du vérin. ◘Montage aisé : le capteur reste en place sans chuter grâce aux nervures latérales, même avant de serrer la vis. ◘Montage rapide : le capteur se fixe rapidement et efficacement dans la rainure en serrant la vis de fixation d’un quart de tour. ◘La vis de fixation robuste maintient le capteur dans la position souhaitée, même en cas de choc ou de vibrations ◘Remplacement aisé du capteur en cas de réparation sans démonter les capuchons Caractéristiques Type de vérin Rainure en T Formes de vérin avec adaptateur Vérin à profilé Vérin à tirant Vérin cylindrique Vérin avec rainure en queue d'aronde Rail SMC CDQ2 Rail SMC ECDQ2 Longueur du boîtier 29,5 mm Sortie de commutation NPN Fréquence de commutation 1.000 Hz Fonction de sortie Contact NO Version électrique CC 3 fils 1) Selon EN 60529. Mécanique/électronique Tension d'alimentation 10 V DC ... 30 V DC Consommation 8 mA, sans charge Chute de tension ≤ 2 V Courant permanent Ia ≤ 100 mA Classe de protection III Sensibilité de réponse typ. 3 mT Surcourse typ. 10 mm Hystérésis typ. < 0,8 mT Reproductibilité ≤ 0,1 mT 1) Protection contre l'inversion de polarité Oui Protection contre les courts-circuits Oui LED d'état de commutation Oui Température de fonctionnement –30 °C ... +80 °C Immunité aux chocs et aux vibrations 30 g, 11 ms / 10 … 55 Hz, 1 mm CEM Selon EN 60947-5-2 Mode de raccordement Câble avec connecteur mâle M8, 3 pôles, utilisable avec chaîne porte-câble, 0,3 m Mode de raccordement, détail Section du conducteur 0,14 mm² Diamètre de câble Ø 2,9 mm Rayon de courbure En cas de pose fixe > 8 x diamètre de câble À l’état en mouvement > 12 x diamètre de câble Sortie de câble Axial

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en T • Version électrique: 3 fils DC• Surcourse typ.: 10 mm• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Fréquence de commutation: 1.000 Hz• Raccordement: Câble avec connecteur mâle M8, 3 pôles, 0,3 m, PUR• Tension d'alimentation: 10-30Vdc• Longueur du boîtier: 29,5 mm• Matériau du boîtier: Plastique• Indice de protection: IP65, IP67 (EN 60529)• Température de fonctionnement: –30 °C .. . +80 °C• Série: MZT7

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en T • Version électrique: 3 fils DC• Sortie de commutation: PNP• Type de commutation: Contact à ouverture (NF)• Interface de communication: -• Raccordement: Câble avec connecteur mâle M8, 3 pôles, 0,3 m, PUR• Tension d'alimentation: 10-30Vdc• Série: MZT8

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en T • Version électrique: 3 fils DC• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Interface de communication: -• Raccordement: Câble avec connecteur mâle M8, 3 pôles, avec bague moletée, 0,3 m• Série: MZT8 ATEX

Capteur pour vérins à rainure en C• Version électrique: 3 fils DC• Rainure de fabricant préférée: Festo• Surcourse typ.: 2 mm• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Fréquence de commutation: 1.000 Hz• Interface de communication: -• Raccordement: Câble avec connecteur mâle M8, 3 pôles, 0,5 m• Tension d'alimentation: 10-30Vdc• Longueur du boîtier: 19,5 mm• Indice de protection: IP67• Température de fonctionnement: –25 °C .. . +75 °C• Caractéristiques spécifiques: Montage totalement encastré et donc protégé dans la rainure• Série: MZC2
