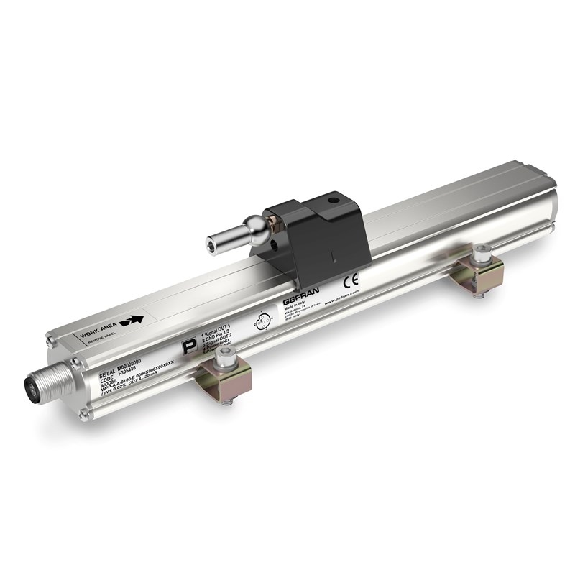

Capteur de position linéaire 0050mm, 0-10V(x1), IP67, M12A 5P

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en T • Version électrique: 3 fils DC• Surcourse typ.: 10 mm• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Fréquence de commutation: 1.000 Hz• Raccordement: Câble avec connecteur mâle M8, 3 pôles, 0,3 m, PUR• Tension d'alimentation: 10-30Vdc• Longueur du boîtier: 29,5 mm• Matériau du boîtier: Plastique• Indice de protection: IP65, IP67 (EN 60529)• Température de fonctionnement: –30 °C .. . +80 °C• Série: MZT7

Transducteur rectiligne de position• Connexions électriques: Câble PVC 3 pôles 3x0,25• Course électrique utile: 100 mm• Linéarité indépendante: Jusqu’à ± 0,05%• Résolution: Infinie• Degré de protection: IP60• Certificat en annexe: Aucun• Longueur câble: 1 m• Couleur des têtes en plastique: Vert

Capteur de déplacement Micropulse• Forme: Série Profil• Fixation: Brides de fixation• Capteur de position, nombre max.: 1• Plage de mesure: 600 mm• Fréquence de mesure max.: 2000 Hz• Résolution: <= 700 nA• Ecart de linéarité max.: ±200 µm• Fidélité de répétition: ± 0,002 % P.E.• Sortie analogique: courant 4…20 mA• Raccordement: Connecteur mâle M12 8 pôles• Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Aluminium• Classe de protection: IP67• Température ambiante: -25...70 °C

Type de vérin Rainure en C Formes de vérin avec adaptateur Rail SMC CDQ2 Rail SMC ECDQ2 Vérin cylindrique Vérins à tige profilée et à tirant Longueur du boîtier 23,7 mm Sortie de commutation PNP Fréquence de commutation 1.000 Hz Fonction de sortie Contact NO Version électrique CC 3 fils Indice de protection IP68 1) 1) Selon EN 60529 (IP67/IP68). Mécanique/électronique Tension d'alimentation 10 V DC ... 30 V DC Consommation 8 mA, sans charge Chute de tension ≤ 2,5 V Courant permanent Ia ≤ 100 mA Classe de protection III Sensibilité de réponse typ. 4,25 mT Surcourse typ. 7 mm Hystérésis typ. ≤ 0,8 mT Reproductibilité ≤ 0,1 mT 1) Protection contre l'inversion de polarité Oui Protection contre les courts-circuits Oui Suppression d'impulsion à la mise sous tension Oui Température de fonctionnement –30 °C ... +80 °C Immunité aux chocs et aux vibrations 30 g, 11 ms / 10 … 55 Hz, 1 mm CEM Selon EN 60947-5-2 Mode de raccordement Câble avec connecteur mâle M8, 3 pôles, avec bague moletée, utilisable avec chaîne porte-câble, 0,3 m Mode de raccordement, détail Section du conducteur 0,09 mm² Diamètre de câble Ø 2,2 mm Rayon de courbure En cas de pose fixe > 2 x diamètre de câble À l’état en mouvement > 5 x diamètre de câble Contrainte de torsion ± 270° / 0,1 m Cycles de torsion 300.000 Cycles de chaîne porte-câbles 5.000.000 Paramètre de chaîne porte-câbles Vitesse de déplacement max. 3 m/s Accélération max. 10 m/s² Cycles de pliage dans la chaîne porte-câbles min. 5 millions Sortie de câble Axial Matériau Boîtier Plastique Câble PUR

Capteur de position linéaire avec corps cylindrique 3/4"• Course: 300 mm• Fixation mécanique: Rotules d’auto-alignement• Linéarité indépendante: Jusqu’à ± 0,05%• Résolution: Infinie• Température de travail: -30...+100°C• Connexion électrique: Câble blindé à 3 conducteurs L= 1 m• Degré de protection: IP60• Certificat en annexe: Aucun• Couleur des têtes en plastique: Vert
