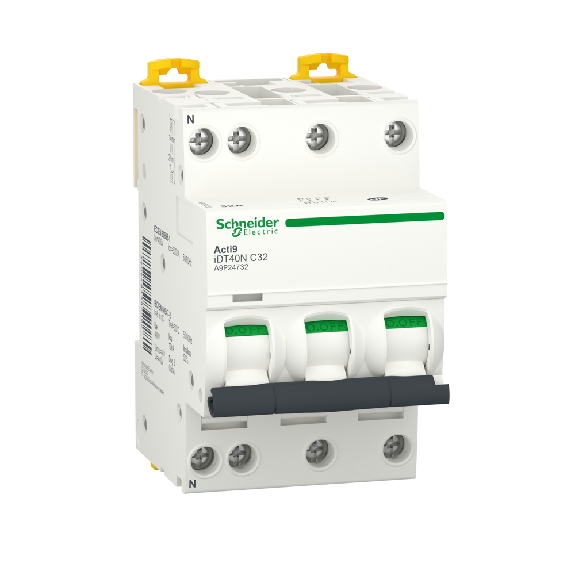

Disjoncteur modulaire ACTI9 IDT40N 3P+N courbe C 6000A / 10kA 32A - SCHNEIDER ELECTRIC - A9P24732

Ce télérupteur combiné XE Resi9 permet un pilotagemAnuel et à distance du circuit d'éclairage du logement. Le télérupteur 1NO-16A est raccordé en usine à un disjoncteur de calibre 10A. Ce combiné disjoncteur embrochable (XE) -télérupteur garantit unemAnière de travailler plus sereine. Il permet de gagner du temps à l'installation et avec son profil arrondi, de libérer de l'espace de travail entre chaque rangée pour un câblage plus facile. D'un geste simple, l'installation est rapide : le montage et la connexion électrique sont simultanés avec le répartiteur XE, celui-ci alimentant directement le combiné. Aucun pont de câblage n'est à réaliser. Le combiné s'installe dans le tableau électrique résidentiel, afin d'assurer une protection jusqu'à 10A. Produit de couleur blanche (RAL 9003) livré dans son emballage unitaire. Borne aval : bornes à cage pour 2 câbles rigides, souples ou flexibles avec embouts de 0,5 à 1,5mmmm². Les performances de ce produit R9ECL610 répondent à la plupart des normes internationales et homologations existantes : NF, EN/CEI 60669-1, EN/CEI 60669-2-2. Ce produit est certifié Green Premium, l'écolabel qui s'engage à des performances durables et respectueuses de l'environnement. Il possède une fiche PEP (Profil Environnemental Produit) Le télérupteur peut être connecté à une sortie du PowerTag C réf.A9XMC1D3 afin de piloter l'éclairage à distance. Les produits Wiser compatibles avec les produits Resi9 permettent de connecter facilement votre tableau et ainsi le piloter à distance

1P+N. Pouvoir de coupure :4500A/6kA. Position du pôle neutre : gauche. Type de réseau : CA. Technologie de déclencheur : thermique-magnétique. " Courbe C : -applications générales -commande et protection contre les surintensités de circuits -les déclencheurs magnétiques agissent entre 5 et 10 In. Courbe B : -commande et protection contre les surintensités de circuits avec protection des personnes en régimes IT et TN pour des grandes longueurs de câbles -les déclencheurs magnétiques agissent entre 3 et 5 In. Courbe D : -commande et protection de circuits dans toutes les installations présentant de forts courants d’appel -les déclencheurs magnétiques agissent entre 10 et 14 In." Nombre de pôles 1P+N Type de protection Disjoncteurs Catégorie Protection 'Tête de groupe' Courbe C Unité de vente (1 pièce) Norme du produit Conforme aux normes EN/CEI 60898-1 et EN/CEI 60947-2.

Legrand - Disjoncteur différentiel DX³4500 arrivée haute et départ bas à vis U+N 230V~ - 6A typeAC 30mA - courbe C - 2 modules Dx³ Caractéristiques techniques Tension 230 v gamme dx³ courbe c classe de protection (ip) ip20 multiple de vente 1 code douane 85362010 profondeur d'encastrement 44 mm type de tension ac nbre de pôles 2 fréquence 50 hz adapté à une installation encastrée oui nbre pas de 9mm 2 calibre 6 a pouvoir de coupure assigné icn selon en 60898 à 230 v 6 ka section de raccordement cable rigide 0.75-16 mm² section de conducteur connectable multifilaire 0.75-10 mm² avec dispositif de verrouillage oui degré de pollution 2 pouvoir de coupure assigné selon en 61009 4.5 ka nombre de pôles (total) 2 pouvoir de coupure nominal selon en 61009-1 (icn) 4.5 ka pôle neutre sectionné simultanément oui nombre de pôles protégés 1 sensibilité 0.03 a type de courant différentiel ac immunisé contre déclenchements intempestifs non tenue au courant de choc 0.25 ka capacité de coupure nominale selon en 60898 4.5 ka capacité de coupure nominale selon iec 60947-2 6 ka classe de limitation d'énergie (i²t) 3

Resi9 XE - combiné disj+2 prises courant - 1P+N - 16A - courbe C - embrochable Ce combiné XE Resi9 possède deux prises de courant modulaire avec un courant assigné d'emploi 16A, raccordées en usine à un disjoncteur 16A. Ce combiné disjoncteur et 2Prises de courant XE garantit unemAnière de travailler plus sereine. Il permet de gagner du temps à l'installation et avec son profil arrondi, de libérer de l'espace de travail entre chaque rangée pour un câblage plus facile. D'un geste simple, l'installation est rapide : le montage et la connexion électrique sont simultanés avec le répartiteur XE, celui-ci alimentant directement le combiné. Le combiné s'installe dans le tableau électrique résidentiel, afin d'assurer une protection jusqu'à 16A. Produit de couleur blanche (RAL 9003) livré dans son emballage unitaire. Raccordement embrochable, connexion de la terre à effectuer. Les performances de ce produit R9ECS616 répondent aux normes internationales et homologations telles que NF, NFC 15-100, NFC 61-303. Ce produit est certifié Green Premium, l'écolabel qui s'engage à des performances durables et respectueuses de l'environnement. Il possède une fiche PEP (Profil Environnemental Produit) • Nom du produit: Resi9 XE PM • Type de produit ou équipement: Prise de courant modulaire • type de dispositif de protection: 1 disjoncteur miniature (MCB) - 1P + N - 16 A - 230 V - C courbe - 3000 A • Nombre de prises d'alimentation: 2 • Description des pôles: 1P + N + E • Norme de prise: Français

Le disjoncteur modulaire RESI9 de la marque Schneider Electric permet de protéger les lignes contre les courants de surcharges et les courts circuits . Cet appareil possède une tension assignée d'emploi de 230 V. Caractéristiques techniques :Type de produit ou équipement : disjoncteur miniatureApplication : distributionDescription des pôles : 1P + NPosition du pôle neutre : gaucheType de réseau : CAType de déclencheur : thermique-magnétiqueLimite de déclenchement magnétique : 5…10 x In CAClasse de limitation : 3Tension d'isolement : 500 VTension assignée de tenue aux chocs : 4 kVType de commande : par manetonIndication de tension : indication on / offMode d'installation : encliquetableSupport de montage : rail DINCouleur (RAL 9003) : blancEndurance mécanique : 20000 cycleDurée de vie électrique : 20000 cycle 230 V CA 50 HzMode de raccordement : borne du type à cage (haut ou bas) - Longueur de dénudage des fils : 13 mm pour haut ou bas connexionDegré de pollution : 2Catégorie de surtension : IIITropicalisation : 2Humidité relative : 95 % à 55 °CTempérature de fonctionnement : - 25 à 40 °CTempérature ambiante de stockage : - 40 à 80 °CPas de 9 mm : 2Hauteur : 82 mmLargeur : 18 mmProfondeur : 76 mm

Le disjoncteur DNX³ de Legrand possède un pouvoir de coupure élevé qui assure la protection des installations résidentielles et tertiaires . De plus il est équipé de deux griffes d'accrochage. Caractéristiques techniques :Nombre de pôles : 2Tension assignée de tenue aux chocs (Uimp) : 4 kVType de tension : ACPouvoir de coupure assigné Icu : 6 kAClasse de limitation d'énergie : 3Montage encastréConducteur neutre branché simultanémentDegré de pollution : 2Température ambiante en fonctionnement : - 25 à 70 °CTempérature de stockage : - 40 à 70 °CSens de l'alimentation électrique : par le haut ou le basIndication de repérage des bornes de raccordementType de borne : à visType de connexion : peigne et câbleÉquipé d'un porte étiquetteMode de pose : rail DIN
