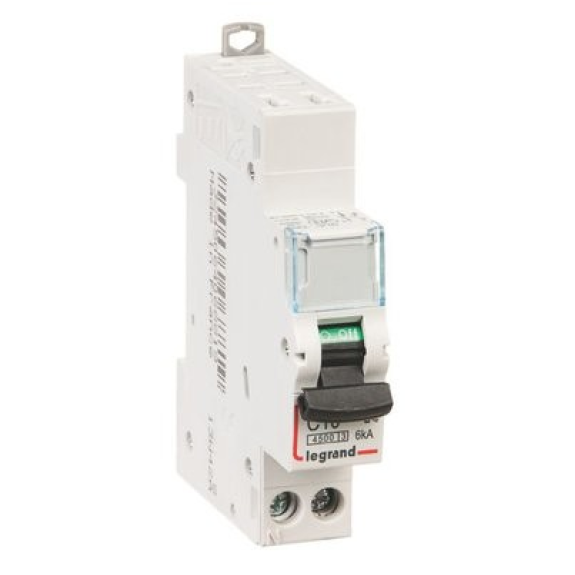

Disjoncteur DX³ 4500 - 6 kA courbe C, protection des départs - In (A): 10

Le disjoncteur DNX³ de Legrand a un pouvoir de coupure élevé de 4500 A protégeant ainsi les installations résidentielles . Il se fixe par 2 griffes d'accrochage sur un rail DIN. Caractéristiques techniques :Nombre de pôles : 2Tension assignée de tenue aux chocs (Uimp) : 4 kVType de tension : ACClasse de limitation d'énergie : 3Montage encastréConducteur neutre branché simultanémentDegré de pollution : 2Dispositifs auxiliaires possiblesTempérature ambiante en fonctionnement : - 25 à 70 °CTempérature de stockage : - 40 à 70 °CSens de l'alimentation électrique : par le hautIndication de repérage des bornes de raccordementType de borne : automatiqueType de connexion : peigne et câbleÉquipé d'un porte-étiquetteMode de pose : rail DIN

Le disjoncteur de branchement BACO de Legrand a pour rôle de couper et de sectionner l'ensemble de l'installation dans le but de la protéger contre les surcharges et les courts-circuits . Il possède un réglage de calibre pour limiter la puissance au contrat souscrit auprès du distributeur d'énergie. Caractéristiques techniques :PlombableNombre de pôles protégés : 1Tension d'isolation assignée Ui : 4000 VCourant de défaut nominal : 05 AConducteur neutre branché simultanémentAvec dispositif de verrouillageDegré de pollution : 2Température ambiante en fonctionnement : - 20 à 55 °C

Le disjoncteur modulaire RESI9 de la marque Schneider Electric permet de protéger les lignes contre les courants de surcharges et les courts circuits . Cet appareil possède une tension assignée d'emploi de 230 V. Caractéristiques techniques :Type de produit ou équipement : disjoncteur miniatureApplication : distributionDescription des pôles : 1P + NPosition du pôle neutre : gaucheType de réseau : CAType de déclencheur : thermique-magnétiqueLimite de déclenchement magnétique : 5…10 x In CAClasse de limitation : 3Tension d'isolement : 500 VTension assignée de tenue aux chocs : 4 kVType de commande : par manetonIndication de tension : indication on / offMode d'installation : encliquetableSupport de montage : rail DINCouleur (RAL 9003) : blancEndurance mécanique : 20000 cycleDurée de vie électrique : 20000 cycle 230 V CA 50 HzMode de raccordement : borne du type à cage (haut ou bas) - Longueur de dénudage des fils : 13 mm pour haut ou bas connexionDegré de pollution : 2Catégorie de surtension : IIITropicalisation : 2Humidité relative : 95 % à 55 °CTempérature de fonctionnement : - 25 à 40 °CTempérature ambiante de stockage : - 40 à 80 °CPas de 9 mm : 2Hauteur : 82 mmLargeur : 18 mmProfondeur : 76 mm

Le disjoncteur modulaire RESI9 de la marque Schneider Electric permet de protéger les lignes contre les courants de surcharges et les courts circuits . Cet appareil possède une tension assignée d'emploi de 230 V. Caractéristiques techniques :Type de produit ou équipement : disjoncteur miniatureApplication : distributionDescription des pôles : 1P + NPosition du pôle neutre : gaucheType de réseau : CAType de déclencheur : thermique-magnétiqueLimite de déclenchement magnétique : 5…10 x In CAClasse de limitation : 3Tension d'isolement : 500 VTension assignée de tenue aux chocs : 4 kVType de commande : par manetonIndication de tension : indication on / offMode d'installation : encliquetableSupport de montage : rail DINCouleur (RAL 9003) : blancEndurance mécanique : 20000 cycleDurée de vie électrique : 20000 cycle 230 V CA 50 HzMode de raccordement : borne du type à cage (haut ou bas) - Longueur de dénudage des fils : 13 mm pour haut ou bas connexionDegré de pollution : 2Catégorie de surtension : IIITropicalisation : 2Humidité relative : 95 % à 55 °CTempérature de fonctionnement : - 25 à 40 °CTempérature ambiante de stockage : - 40 à 80 °CPas de 9 mm : 2Hauteur : 82 mmLargeur : 18 mmProfondeur : 76 mm

Resi9 DB60 - Disjoncteur Branchement - 1P+N - 15/30/45A 500mA - selectif En toute sécurité pour tous vos clients, le disjoncteur de branchement Resi9 de Schneider Electric permet un raccordement (neutre repéré en bleu) par bornes pour câbles cuivre jusqu'à 35 mm2 Resi9 dépasse sa fonction principale de protection des personnes et des biens et apporte plus de confort, d’économies d’énergie Il permet à vos clients de se connecter à distance à leur logement Ce disjoncteur différentiel sélectif est un disjoncteur 1P+N Ce disjoncteur DB60 sélectif s'adapte à un courant assigné d'emploi de 15 à 45A Il assure une sélectivité totale avec les dispositifs différentiels à haute sensibilité 30 mA installés en aval afin que seul le départ ayant le défaut d'isolement soit mis hors tension Son courant différentiel résiduel assigné est inférieur ou égal à 500 mA, conformément aux règles de la NF C 14-100 ○ Spécifications : > Principales : Type de produit ou équipement : Disjoncteur différentiel Position de l'appareillage dans l'installation : En tête d'installation Pôle : 1P + N Courant nominal max : 45 A Paramétrages : • 45 A ajustement manuel des points de réglage 9 kVA • 30 A ajustement manuel des points de réglage 6 kVA • 15 A ajustement manuel des points de réglage 3 kVA Sensibilité du différentiel : 500 mA Temporisation : Sélectif Type : Type A Position du pôle neutre : Gauche Normes : NF C 62-411 Certifications du produit : ERDF CPT M&S SPE 11015B Labels qualité : NF Classe d'isolation électrique : Classe II Type de réseau : CA Type de déclencheur : Thermique-magnétique Fonction de sécurité : Ouverture du capot ouvert position du disjoncteur > Complémentaires : Fréquence du réseau : 50 Hz [Ue] tension assignée d'emploi : 250 V CA 50 Hz se conformer à NF C 62-411 Technologie de déclenchement sur courant résiduel : Indépendant de la tension Pouvoir de coupure : 2 kA Coupure pleinement apparente : Oui Type de commande : Par maneton Support de montage : Platine de montage Hauteur : 209 mm largeur : 71 mm Profondeur : 73 mm Endurance mécanique : 5000 cycle Durée de vie électrique : 1000 cycle se conformer à NF C 62-411 Prévision de verrouillage : Cadenassable avec cadenas Ø 6 mm Verrouillages optionnels : Cadenassage sur position OFF Type de raccordement : Bornes d'orientation 30°, cable cross section: 2,5…25 mm² Couple de serrage : 4 N.m bornes d'alimentation : 1 N.m réglage : Protection différentielle : Intégrée > Environnement : Degré de protection IP : IP40 (face avant) Compatibilité électromagnétique : Décharge électrostatique - niveau de test : 15 kV (décharge dans l'air) se conformer à CEI 6100-4-11 Décharge électrostatique - niveau de test : 8 kV (décharge par contact) se conformer à CEI 61000-4-3 Test d'immunité aux champs électromagnétiques radio-fréquences rayonnés - niveau de test : 20 V/m (80 MHz...6 GHz)critère A se conformer à CEI 61000-4-4 Test d'immunité aux transitoires électriques rapides - niveau de test : 4,5 kVcritère A se conformer à CEI 61000-4-5 Test d’immunité aux surtensions - niveau de test : 5 kV (mode commun)critère A se conformer à CEI 61000-4-6 Test d’immunité aux surtensions - niveau de test : 5 kV (mode différentiel)critère A se conformer à CEI 61000-4-8 Perturbations RF transmises par conduction - niveau de test : 20 V (0,15 à 80 MHz)critère A se conformer à CEI 61000-4-16 Champ magnétique à la fréquence d'alimentation - niveau de test : 400 A/m (1 minute)critère A se conformer à EN 55022-11 Champ magnétique à la fréquence d'alimentation - niveau de test : 1000 A/m (3 s)critère A se conformer à EN 55022-11 Humidité relative : 90 % à 40 °C Température de l'air ambiant en fonctionnement : -20…55 °C > Emballage : Type d'emballage 1 : PCE Nb produits dans l'emballage 1 : 1 Hauteur de l'emballage 1 : 6,800 cm Largeur de l'emballage 1 : 12,800 cm Longueur de l'emballage 1 : 28,200 cm Poids de l'emballage 1 : 570,000 g Type d'emballage 2 : S03 Nb produits dans l'emballage 2 : 15 Hauteur de l'emballage 2 : 30,000 cm Largeur de l'emballage 2 : 30,000 cm Longueur de l'emballage 2 : 40,000 cm Poids de l'emballage 2 : 9,074 kg Type d'emballage 3 : P12 Nb produits dans l'emballage 3 : 120 Hauteur de l'emballage 3 : 45,000 cm Largeur de l'emballage 3 : 80,000 cm Longueur de l'emballage 3 : 120,000 cm Poids de l'emballage 3 : 86,104 kg

Description Offrez sécurité et fiabilité à vos clients, quels que soient vos chantiers Le disjoncteur de branchement Resi9 de Schneider Electric permet un raccordement (neutre repéré en bleu) par bornes pour câbles cuivre jusqu'à 35 mm2 En effet, Resi9, c’est la simplicité d’un système unique et complet qui s’adapte à tous vos besoins et à toutes les configurations, en neuf comme en rénovation Ce disjoncteur différentiel sélectif est un disjoncteur 1P+N Ce disjoncteur DB60 sélectif s'adapte à un courant assigné d'emploi de 30 à 60A Il dispose d'une fonction ouverture du capot seulement dans OPEN position du disjoncteur Il assure une sélectivité totale avec les dispositifs différentiels à haute sensibilité 30 mA installés en aval afin que seul le départ ayant le défaut d'isolement soit mis hors tension Son courant différentiel résiduel assigné est inférieur ou égal à 500 mA, conformément aux règles de la NF C 14-100 Spécifications Principales • Gamme de produit : Resi9 • Type de produit ou équipement : Disjoncteur différentiel • Position de l'appareillage dans l'installation : En tête d'installation • Pôle : 1P + N • Courant nominal max : 60 A • Paramétrages : 60 A fixe 12 kVA • Sensibilité du différentiel : 500 mA • Temporisation : Sélectif • Type : Type A • Position du pôle neutre : Gauche • Normes : NF C 62-411 • Certifications du produit : ERDF CPT M&S SPE 11015B • Labels qualité : NF • Classe d'isolation électrique : Classe II • Type de réseau : CA • Type de déclencheur : Thermique-magnétique • Fonction de sécurité : Ouverture du capot ouvert position du disjoncteur Complémentaires • Fréquence du réseau : 50 Hz • [Ue] tension assignée d'emploi : 250 V CA 50 Hz se conformer à NF C 62-411 • Technologie de déclenchement sur courant résiduel : Indépendant de la tension • Pouvoir de coupure : 2,4 kA • Coupure pleinement apparente : Oui • Type de commande : Par maneton • Support de montage : Platine de montage • Hauteur : 209 mm • largeur : 71 mm • Profondeur : 73 mm • Endurance mécanique : 5000 cycle • Durée de vie électrique : 1000 cycle se conformer à NF C 62-411 • Prévision de verrouillage : Cadenassable avec cadenas Ø 6 mm • Verrouillages optionnels : Cadenassage sur position OFF • Type de raccordement : Bornes d'orientation 30°, cable cross section: 2,5…25 mm² • Couple de serrage : 4 N.m bornes d'alimentation : 1 N.m réglage : • Protection différentielle : Intégrée Environnement • Degré de protection IP : IP40 (face avant) • Compatibilité électromagnétique : Décharge électrostatique - niveau de test : 15 kV (décharge dans l'air) se conformer à CEI 6100-4-11 Décharge électrostatique - niveau de test : 8 kV (décharge par contact) se conformer à CEI 61000-4-3 Test d'immunité aux champs électromagnétiques radio-fréquences rayonnés - niveau de test : 20 V/m (80 MHz...6 GHz)critère A se conformer à CEI 61000-4-4 Test d'immunité aux transitoires électriques rapides - niveau de test : 4,5 kVcritère A se conformer à CEI 61000-4-5 Test d’immunité aux surtensions - niveau de test : 5 kV (mode commun)critère A se conformer à CEI 61000-4-6 Test d’immunité aux surtensions - niveau de test : 5 kV (mode différentiel)critère A se conformer à CEI 61000-4-8 Perturbations RF transmises par conduction - niveau de test : 20 V (0,15 à 80 MHz)critère A se conformer à CEI 61000-4-16 Champ magnétique à la fréquence d'alimentation - niveau de test : 400 A/m (1 minute)critère A se conformer à EN 55022-11 Champ magnétique à la fréquence d'alimentation - niveau de test : 1000 A/m (3 s)critère A se conformer à EN 55022-11 • Humidité relative : 90 % à 40 °C • Température de l'air ambiant en fonctionnement : -20…55 °C Emballage • Type d'emballage 1 : PCE Nb produits dans l'emballage 1 : 1 Hauteur de l'emballage 1 : 7,500 cm Largeur de l'emballage 1 : 8,800 cm Longueur de l'emballage 1 : 21,200 cm Poids de l'emballage 1 : 571,000 g • Type d'emballage 2 : S03 Nb produits dans l'emballage 2 : 15 Hauteur de l'emballage 2 : 30,000 cm Largeur de l'emballage 2 : 30,000 cm Longueur de l'emballage 2 : 40,000 cm Poids de l'emballage 2 : 9,095 kg • Type d'emballage 3 : P12 Nb produits dans l'emballage 3 : 120 Hauteur de l'emballage 3 : 45,000 cm Largeur de l'emballage 3 : 80,000 cm Longueur de l'emballage 3 : 120,000 cm Poids de l'emballage 3 : 86,224 kg
