Détecteur de contraste

Détecteur de contraste• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Portée: 12 mm• Réglage: Teach-in• Source d'émission: LED, Lumière rouge/vert/bleue• Sortie de commutation: PUSH-PULL• Type de commutation: Antivalente (NO/NF)• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: max . 10 kHz• Mode de raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (H x l x P): 34 mm x 12 mm x 20 mm• Matériau du boîtier: ABS• Degré de protection: IP67, IP69K• Température de fonctionnement: -20...60°C• Série S45

Détecteur de contraste• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Distance de détection: 9 mm ± 3 mm• Réglage: Teach, barregraph• Source d'émission: LED, R.G.B• Taille du spot lumineux: 1,5 mm x 5 mm• Position du spot lumineux: Horizontal• Sortie de commutation: PNP/NPN• Sortie analogique: 1...3V ±10%• Fréquence de commutation: 20 kHz• Interface de communication: -• Raccordement: Connecteur mâle M12, 5 pôles, orientable• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 31,9 mm x 60,7 mm x 81,5 mm• Matériau du boîtier: Aluminium• Indice de protection: IP67 • Température de fonctionnement: -10...55°C• Série: TL46

Détecteur de contraste• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Distance de détection: 12,5 mm (± 3 mm)• Réglage: Apprentissage 2 points en statique/dynamique + proximité repère• Source d'émission: LED, RGB• Taille du spot lumineux: 1,5 mm x 6,5 mm• Position du spot lumineux: Longitudinal• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 15 kHz• Interface de communication: -• Raccordement: Câble avec connecteur mâle M12, 4 pôles, 200 mm• Tension d'alimentation: 12-24Vdc• Dimensions (l x H x P): 12 mm x 31,5 mm x 21 mm• Matériau du boîtier: Plastique• Indice de protection: IP67• Température de fonctionnement: –10 °C .. . +55 °C • Série: KTM Prime

Détecteur de couleur• Format: Parallélépipédique• Sortie (canal): 1 couleur• Distance de détection: 12,5 mm ( ±3 mm)• Réglage: Touche d'apprentissage• Sortie de commutation: PNP• Source d'émission: LED, RGB• Taille du spot lumineux: 1,5 mm x 6,5 mm• Position du spot lumineux: Longitudinal• Fréquence de commutation: 1,7 kHz• Interface de communication: -• Mode de raccordement: Câble avec connecteur mâle M12, 4 pôles, 200 mm• Tension d'alimentation: 12-24Vdc• Dimensions (l x H x P): 12 mm x 31,5 mm x 21 mm• Matériau du boîtier: ABS• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –10 °C .. . +55 °C• Série: CSM

Détecteur de contraste• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Type d'appareil: Easy Teach• Distance de détection: 13 mm (± 3 mm)• Réglage: Apprentissage 2 points• État à la livraison: Apprentissage 2 points• Source d'émission: LED, RGB• Taille du spot lumineux: 1,2 mm x 3,9 mm• Position du spot lumineux: Longitudinal• Émission de lumière: Côté long du boîtier• Sortie de commutation: NPN• Type de commutation: Commutation claire/sombre• Fréquence de commutation: 25 kHz• Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10,8-28,8Vdc• Dimensions (l x H x P): 26 mm x 62 mm x 47,5 mm• Matériau du boîtier: Plastique, VISTAL®• Indice de protection: IP67• Température de fonctionnement: –20 °C .. . +60 °C• Série: KTS Core

Détecteur de contraste• Format: Parallélépipédique• Type d'appareil: Standard• Principe de détection: Directe sur l'objet• Distance de détection: 13 mm (± 5 mm)• Réglage: Apprentissage 1 point, apprentissage 2 points, apprentissage dynamique, mode auto• État à la livraison: Apprentissage 2 points• Source d'émission: LED, RGB• Taille du spot lumineux: 0,9 mm x 3,8 mm• Position du spot lumineux: Longitudinal• Émission de lumière: Côté long du boîtier• Sortie de commutation: Push-pull, PNP/NPN• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 50 kHz• Temporisation: Réglable• Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10,8-28,8Vdc• Dimensions (l x H x P): 26 mm x 62 mm x 47,5 mm• Matériau du boîtier: VISTAL®• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –20 °C .. . +60 °C• Série: KTS Prime

Détecteur de contraste• Format: Parallélépipédique• Type d'appareil: Standard• Principe de détection: Directe sur l'objet• Distance de détection: 13 mm• Réglage: Apprentissage 1 point, apprentissage 2 points, apprentissage dynamique, mode auto• État à la livraison: Apprentissage 2 points• Source d'émission: LED, RGB• Taille du spot lumineux: 3,8 mm x 0,9 mm• Position du spot lumineux: Transversal• Émission de lumière: Côté long du boîtier• Sortie de commutation: NPN• Fréquence de commutation: 50 kHz• Interface de communication: -• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 10,8-28,8Vdc• Dimensions (l x H x P): 30 mm x 53 mm x 78,5 mm • Matériau du boîtier: VISTAL® • Indice de protection: IP67 • Température de fonctionnement: –20 °C .. . +60 °C• Série: KTX Prime

Détecteur de contraste standard• Format: Parallélépipédique• Type d'appareil: Standard• Principe de détection: Directe sur l'objet• Distance de détection: 13 mm (± 5 mm)• Réglage: Apprentissage 1 point, apprentissage 2 points, apprentissage dynamique, mode auto• État à la livraison: Apprentissage 2 points• Source d'émission: LED, RGB• Taille du spot lumineux: 0,9 mm x 3,8 mm• Position du spot lumineux: Longitudinal• Émission de lumière: Côté long du boîtier• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 50 kHz• Interface de communication: -• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 10,8-28,8Vdc• Dimensions (l x H x P): 30 mm x 53 mm x 78,5 mm• Matériau du boîtier: VISTAL®• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –20 °C .. . +60 °C• Série: KTX Prime

Détecteur de contraste• Format: Parallélépipédique• Type d'appareil: Standard• Distance de détection: 13 mm (± 5 mm)• Mode d'apprentissage: Apprentissage 1 point, apprentissage 2 points, apprentissage dynamique, mode auto• État à la livraison: Apprentissage 2 points• Source d'émission: LED, RGB• Taille du spot lumineux: 0,9 mm x 3,8 mm• Position du spot lumineux: Longitudinal• Émission de lumière: Côté long du boîtier• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 50 kHz• Temporisation: Réglable• Interface de communication: Analogique, 0-5V• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 10,8-28,8Vdc• Dimensions (l x H x P): 30 mm x 53 mm x 78,5 mm• Matériau du boîtier: Plastique• Indice de protection: IP67• Matériau du boîtier: Plastique, VISTAL®• Température de fonctionnement: –20 °C .. . +60 °C• Série: KTX Prime

Détecteur de contraste• Format: Parallélépipédique• Type d'appareil: Standard• Principe de détection: Directe sur l'objet• Distance de détection: 13 mm• Réglage: Apprentissage 1 point, apprentissage 2 points, apprentissage dynamique, mode auto• État à la livraison: Apprentissage 2 points• Source d'émission: LED, RGB• Taille du spot lumineux: Ø 0,9 mm• Position du spot lumineux: Rond• Émission de lumière: Côté court du boîtier• Sortie de commutation: PUSH/PULL• Fréquence de commutation: 50 kHz• Interface de communication: -• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 10,8-28,8Vdc• Dimensions (l x H x P): 30 mm x 53 mm x 78,5 mm • Matériau du boîtier: VISTAL® • Indice de protection: IP67 • Température de fonctionnement: –20 °C .. . +60 °C• Série: KTX Prime

Détecteur de contraste• Format: Parallélépipédique• Type d'appareil: Standard• Principe de détection: Directe sur l'objet• Distance de détection: 13 mm• Réglage: Apprentissage 1 point, apprentissage 2 points, apprentissage dynamique, mode auto• État à la livraison: Apprentissage 2 points• Source d'émission: LED, RGB• Taille du spot lumineux: 3,8 mm x 0,9 mm• Position du spot lumineux: Transversal• Émission de lumière: Côté court du boîtier• Sortie de commutation: NPN• Fréquence de commutation: 50 kHz• Interface de communication: -• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 10,8-28,8Vdc• Dimensions (l x H x P): 30 mm x 53 mm x 78,5 mm • Matériau du boîtier: VISTAL® • Indice de protection: IP67 • Température de fonctionnement: –20 °C .. . +60 °C• Série: KTX Prime

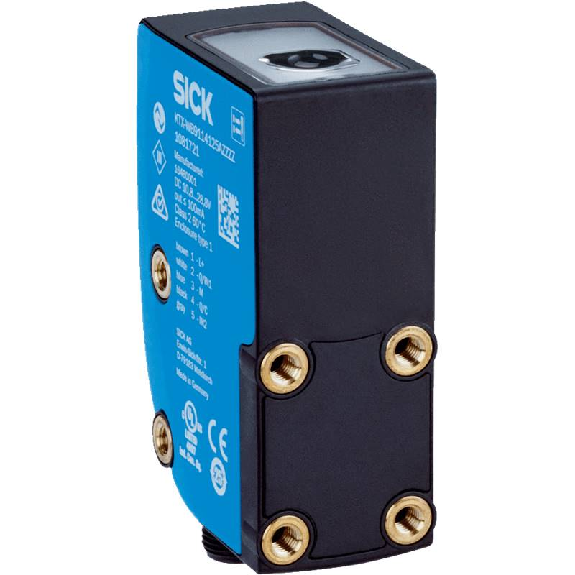

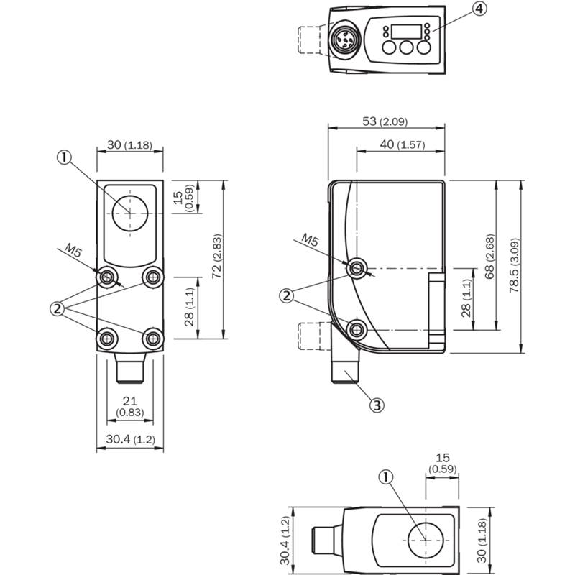

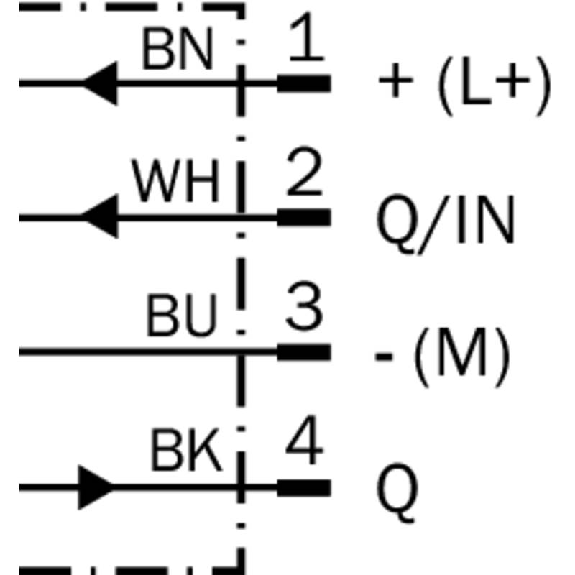

Détecteur de contraste• Format: Parallélépipédique• Type d'appareil: Standard• Principe de détection: Directe sur l'objet• Distance de détection: 25 mm• Réglage: Apprentissage 1 point, apprentissage 2 points, apprentissage dynamique, mode auto• État à la livraison: Apprentissage 2 points• Source d'émission: LED, RGB• Taille du spot lumineux: 5,3 mm x 1,2 mm• Position du spot lumineux: Transversal• Émission de lumière: Côté long du boîtier• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 50 kHz• Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10,8-28,8Vdc• Dimensions (l x H x P): 30 mm x 53 mm x 78,5 mm • Matériau du boîtier: VISTAL® • Indice de protection: IP67 • Température de fonctionnement: –20 °C .. . +60 °C• Série: KTX Prime

Détecteur de contraste• Format: Parallélépipédique• Type d'appareil: Standard• Principe de détection: Directe sur l'objet• Distance de détection: 13 mm (± 5 mm)• Réglage: Apprentissage 1 point, apprentissage 2 points, apprentissage dynamique, mode auto• État à la livraison: Apprentissage 2 points• Source d'émission: LED, RGB• Taille du spot lumineux: 0,9 mm x 3,8 mm• Position du spot lumineux: Longitudinal• Émission de lumière: Côté court du boîtier• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 50 kHz• Interface de communication: Analogique• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10,8-28,8Vdc• Dimensions (l x H x P): 30 mm x 53 mm x 78,5 mm • Matériau du boîtier: VISTAL® • Indice de protection: IP67 • Température de fonctionnement: –20 °C .. . +60 °C• Série: KTX Prime

Détecteur de contraste• Format: Parallélépipédique• Type d'appareil: Standard• Principe de détection: Directe sur l'objet• Distance de détection: 13 mm (± 5 mm)• Réglage: Apprentissage 1 point, apprentissage 2 points, apprentissage dynamique, mode auto• État à la livraison: Apprentissage 2 points• Source d'émission: LED, RGB• Taille du spot lumineux: 0,9 mm x 3,8 mm• Position du spot lumineux: Longitudinal• Émission de lumière: Côté court du boîtier• Sortie de commutation: NPN• Interface de communication: -• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 10,8-28,8Vdc• Dimensions (l x H x P): 30 mm x 53 mm x 78,5 mm • Matériau du boîtier: VISTAL® • Indice de protection: IP67 • Température de fonctionnement: –20 °C .. . +60 °C• Série: KTX Prime
