Détecteur de contraste

Capteur photoélectrique• Format: Cylindrique filetée avec méplat, M18 x 1, faisceau axial• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Détection d'UV• Portée: 8 à 20 mm • Réglage: Teach-in• Source d'émission: LED, Lumière ultra-violette 370 nm²• Sortie de commutation: PNP• Type de commutation: Antivalente (NO/NF)• Mode de commutation: Commutation claire/sombre• Mode de raccordement: Connecteur mâle M12, 4 pôles, 4 fils• Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Plastique• Degré de protection: IP67• Température de fonctionnement: -10 .. . +50°C• Série: S50

Détecteur de contraste• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Distance de détection: 12,5 mm (± 3 mm)• Réglage: Apprentissage 2 points en statique/dynamique + proximité repère• Source d'émission: LED, Lumière blanche• Taille du spot lumineux: 1,5 mm x 6,5 mm• Émission de lumière: Côté long du boîtier• Position du spot lumineux: Longitudinal• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Interface de communication: -• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 12-24Vdc• Dimensions (l x H x P): 12 mm x 31,5 mm x 21 mm• Matériau du boîtier: Plastique• Indice de protection: IP67• Température de fonctionnement–10 °C .. . +55 °C• Série: KTM Prime

Détecteur de contraste• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Distance de détection: 12,5 mm (± 3 mm)• Réglage: Apprentissage 2 points en statique/dynamique + proximité repère• Source d'émission: LED, RGB• Taille du spot lumineux: 1,5 mm x 6,5 mm• Position du spot lumineux: Longitudinal• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 15 kHz • Interface de communication: -• Raccordement: Câble avec connecteur mâle M12, 4 pôles, 200 mm• Tension d'alimentation: 12-24Vdc• Dimensions (l x H x P): 12 mm x 31,5 mm x 21 mm • Matériau du boîtier: Plastique• Indice de protection: IP67 • Température de fon:ctionnement: –10 °C .. . +55 °C • Série: KTM Prime

Détecteur de contraste• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Distance de détection: 12,5 mm• Réglage: Touche d’apprentissage• Source d'émission: LED, RGB• Émission de lumière: Côté long du boîtier• Taille du spot lumineux: 1,5 mm x 6,5 mm• Position du spot lumineux: Longitudinal• Sortie de commutation: PNP• Mode de commutation: Commutation sombre• Temps de réponse: 32 µs• Fréquence de commutation: 15 kHz• Interface de communication: -• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 12-24Vdc• Dimensions (l x H x P): 12 mm x 31,5 mm x 21 mm• Matériau du boîtier: Plastique, ABS• Indice de protection: IP67• Température de fonctionnement: –10 °C .. . +55 °C• Série: KTM Prime

Détecteur de contraste• Format: Parallélépipédique• Type d'appareil: Easy Teach• Principe de détection: Directe sur l'objet• Distance de détection: 13 mm (± 3mm)• Réglage: Apprentissage 2 points• État à la livraison: Apprentissage 2 points• Source d'émission: LED, RGB• Taille du spot lumineux: 1,2 mm x 3,9 mm• Position du spot lumineux: Longitudinal• Émission de lumière: Côté long du boîtier• Sortie de commutation: PUSH/PULL, PNP/NPN• Fréquence de commutation: 25 kHz • Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10,8-28,8Vdc• Dimensions (l x H x P): 26 mm x 62 mm x 47,5 mm• Matériau du boîtier: VISTAL®• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –20 °C .. . +60 °C• Série: KTS Core

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur électroluminescent• Principe de fonctionnement: Optique focalisé, coaxial• Portée: 0...40 mm• Réglage: Teach• Source d'émission: LED, Lumière ultraviolette• Taille du spot lumineux: Ø 1.5 mm à 10 mm• Sortie de commutation: PNP• Type de commutation: Contact à fermeture / ouverture (NO/NF)• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 2000 Hz• Temporisation: Retard au déclenchement 20ms• Mode de raccordement: Connecteur mâle M12, 4 pôles, orientable• Tension d'alimentation: 10-30Vdc• Dimensions: 12 x 50 x 42,5 mm• Matériau du boîtier: Zinc, moulé sous pression, Aluminium• Classe de protection CEI 60529: IP67• Température ambiante: -10…55 °C

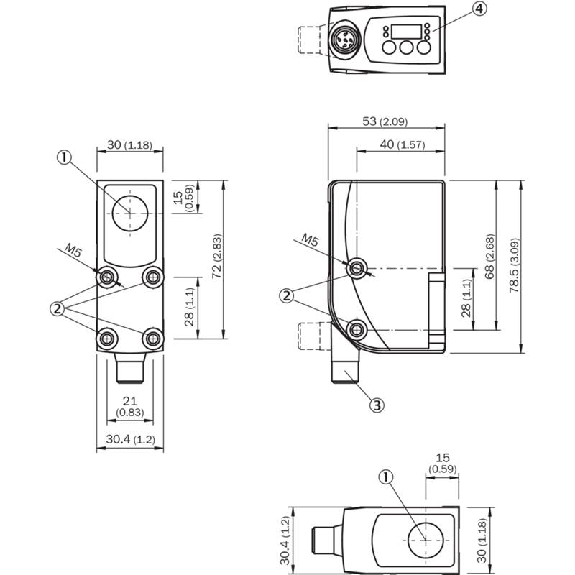

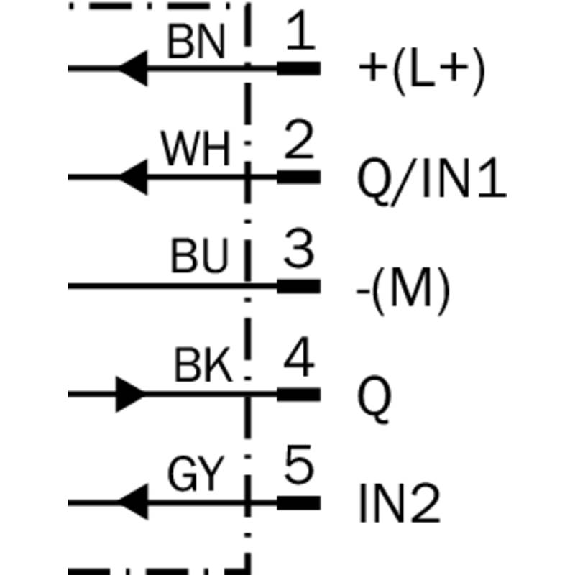

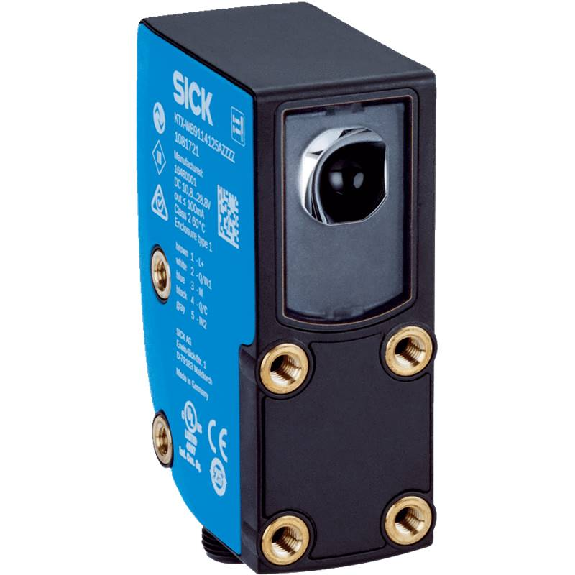

Détecteur de contraste• Format: Parallélépipédique• Type d'appareil: Standard• Principe de détection: Directe sur l'objet• Distance de détection: 13 mm• Réglage: Apprentissage 1 point, apprentissage 2 points, apprentissage dynamique, mode auto• État à la livraison: Apprentissage 2 points• Source d'émission: LED, RGB• Taille du spot lumineux: 3,8 mm x 0,9 mm• Position du spot lumineux: Transversal• Émission de lumière: Côté court du boîtier• Sortie de commutation: PUSH/PULL• Fréquence de commutation: 50 kHz• Interface de communication: IO-Link• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 10,8-28,8Vdc• Dimensions (l x H x P): 30 mm x 53 mm x 78,5 mm • Matériau du boîtier: VISTAL® • Indice de protection: IP67 • Température de fonctionnement: –20 °C .. . +60 °C• Série: KTX Prime

Détecteur de contraste• Format: Parallélépipédique• Type d'appareil: Standard• Principe de détection: Directe sur l'objet• Distance de détection: 13 mm (± 5 mm)• Réglage: Apprentissage 1 point, apprentissage 2 points, apprentissage dynamique, mode auto• État à la livraison: Apprentissage 2 points• Source d'émission: LED, RGB• Taille du spot lumineux: 0,9 mm x 3,8 mm• Position du spot lumineux: Longitudinal• Émission de lumière: Côté court du boîtier• Sortie de commutation: NPN• Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10,8-28,8Vdc• Dimensions (l x H x P): 30 mm x 53 mm x 78,5 mm • Matériau du boîtier: VISTAL® • Indice de protection: IP67 • Température de fonctionnement: –20 °C .. . +60 °C• Série: KTX Prime

Détecteur de contraste• Format: Parallélépipédique• Type d'appareil: Standard• Principe de détection: Directe sur l'objet• Distance de détection: 13 mm• Réglage: Apprentissage 1 point, apprentissage 2 points, apprentissage dynamique, mode auto• État à la livraison: Apprentissage 2 points• Source d'émission: LED, RGB• Taille du spot lumineux: 0,9 mm x 3,8 mm• Position du spot lumineux: Longitudinal• Émission de lumière: Côté long du boîtier• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 50 kHz• Temporisation: Réglable• Interface de communication: Analogique, 0-10V• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 10,8-28,8Vdc• Dimensions (l x H x P): 30 mm x 53 mm x 78,5 mm• Matériau du boîtier: VISTAL®• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –20 °C .. . +60 °C• Série: KTX Prime

Détecteur de contraste• Format: Parallélépipédique• Type d'appareil: Standard• Principe de détection: Directe sur l'objet• Distance de détection: 25 mm• Réglage: Apprentissage 1 point, apprentissage 2 points, apprentissage dynamique, mode auto• État à la livraison: Apprentissage 2 points• Source d'émission: LED, RGB• Taille du spot lumineux: 5,3 mm x 1,2 mm• Position du spot lumineux: Transversal• Émission de lumière: Côté court du boîtier• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 50 kHz• Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10,8-28,8Vdc• Dimensions (l x H x P): 30 mm x 53 mm x 78,5 mm • Matériau du boîtier: VISTAL® • Indice de protection: IP67 • Température de fonctionnement: –20 °C .. . +60 °C• Série: KTX Prime

Détecteur de contraste• Format: Parallélépipédique• Type d'appareil: Standard• Principe de détection: Directe sur l'objet• Distance de détection: 13 mm• Réglage: Apprentissage 1 point, apprentissage 2 points, apprentissage dynamique, mode auto• État à la livraison: Apprentissage 2 points• Source d'émission: LED, RGB• Taille du spot lumineux: 0,9 mm x 3,8 mm• Position du spot lumineux: Longitudinal• Émission de lumière: Côté court du boîtier• Sortie de commutation: PUSH/PULL• Interface de communication: Analogique• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10,8-28,8Vdc• Dimensions (l x H x P): 30 mm x 53 mm x 78,5 mm • Matériau du boîtier: VISTAL® • Indice de protection: IP67 • Température de fonctionnement: –20 °C .. . +60 °C• Série: KTX Prime

Détecteur de contraste • Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Distance de détection: 40 mm (± 3 mm)• Réglage: Apprentissage 1 point, apprentissage • État à la livraison: Apprentissage 2 points• Source d'émission: LED, RGB• Émission de lumière: Côté court du boîtier• Taille du spot lumineux: 3,9 mm x 0,9 mm• Position du spot lumineux: Longitudinal • Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 50 kHz • Temporisation: Réglable• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10,8-28,8Vdc• Dimensions (l x H x P): 30 mm x 53 mm x 78,5 mm• Matériau du boîtier: Plastique, VISTAL®• Indice de protection: IP67• Température de fonctionnement: –20 °C .. . +60 °C• Série: KTX Prime

Détecteur de contraste • Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Distance de détection: 70 mm (± 6 mm)• Réglage: Apprentissage 1 point, apprentissage • Source d'émission: LED, RGB• Émission de lumière: Côté court du boîtier• Taille du spot lumineux: Ø 10 mm• Sortie de commutation: Push-pull : PNP/NPN• Type de commutation: Commutation claire/sombre• Temps de réponse: 10 µs• Fréquence de commutation: 50 kHz• Sortie analogique: 0-10Vdc• Temporisation: Réglable• Tension d'alimentation: 10,8-28,8Vdc• Raccordement: Connecteur mâle M12, 5 pôles• Dimensions (l x H x P): 30 mm x 53 mm x 78,5 mm• Matériau du boîtier: Plastique, VISTAL®• Indice de protection: IP67• Température de fonctionnement: –20 °C .. . +60 °C• Série: KTX Prime

Détecteur de contraste• Format: Parallélépipédique• Type d'appareil: Standard• Principe de détection: Directe sur l'objet• Distance de détection: 13 mm• Réglage: Apprentissage 1 point, apprentissage 2 points, apprentissage dynamique, mode auto• État à la livraison: Apprentissage 2 points• Source d'émission: LED, RGB• Taille du spot lumineux: 0,9 mm x 3,8 mm• Position du spot lumineux: Longitudinal• Émission de lumière: Côté court du boîtier• Sortie de commutation: PUSH/PULL• Interface de communication: IO-Link• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 10,8-28,8Vdc• Dimensions (l x H x P): 30 mm x 53 mm x 78,5 mm • Matériau du boîtier: VISTAL® • Indice de protection: IP67 • Température de fonctionnement: –20 °C .. . +60 °C• Série: KTX Prime
