Détecteur de contraste

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur de contraste• Principe de fonctionnement: Optique, focalisé• Portée: 6...12 mm• Réglage: Teach• Source d'émission: Lumière bleue / verte / rouge• Sortie de commutation: PNP/NPN• Sortie analogique: Tension, 1…5,5 V• Type de commutation: Commutation claire/sombre• Fréquence de commutation: 20000 Hz• Temporisation: Retard au déclenchement 20ms• Mode de raccordement: Connecteur mâle M12 5 pôles, orientable• Tension d'alimentation: 10-30Vdc• Dimensions: 32 x 64 x 82 mm• Matériau du boîtier: Aluminium, coulé sous pression• Classe de protection CEI 60529: IP67• Température ambiante: -10…55 °C

Détecteur de contraste• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Principe du capteur: Détecteur à réflexion directe• Distance de détection: 12,5mm (± 3 mm)• Source d'émission: LED, Lumière blanche• Taille du spot lumineux: Ø 2 mm (12,5 mm)• Position du spot lumineux: -• Sortie de commutation: PNP, NPN• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 10 kHz • Interface de communication: -• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 12-24Vdc• Dimensions (l x H x P): 12 mm x 31,5 mm x 21 mm• Matériau du boîtier: ABS• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –10 °C .. . +55 °C• Série: KTM Core

Détecteur de couleur• Format: Parallélépipédique• Sortie (canal): 4 couleurs• Distance de détection: 60 mm (± 9 mm)• Source d'émission: LED, RGB• Taille du spot lumineux: 13 mm x 13 mm• Position du spot lumineux: Longitudinal • Sortie de commutation: PNP• Interface de communication: -• Mode de raccordement: Connecteur mâle M12, 8 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 30,4 mm x 80 mm x 53 mm • Matériau du boîtier Zinc moulé sous pression • Indice de protection IP67 • Température de fonctionnement: –10 °C .. . +55 °C• Série: CS8

Détecteur de contraste• Format: Parallélépipédique• Type d'appareil: Standard• Principe de détection: Directe sur l'objet• Distance de détection: 13 mm (± 5 mm)• Réglage: Apprentissage 1 point, apprentissage 2 points, apprentissage dynamique, mode auto• État à la livraison: Apprentissage 2 points• Source d'émission: LED, RGB• Taille du spot lumineux: 0,9 mm x 3,8 mm• Position du spot lumineux: Longitudinal• Émission de lumière: Côté court du boîtier• Sortie de commutation: PUSH/PULL : PNP/NPN• Mode de commutation: Commutation claire/sombre• Temps de réponse: 10 µs• Fréquence de commutation: 50 kHz• Interface de communication: IO-Link• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 10,8-28,8Vdc• Dimensions (l x H x P): 30 mm x 53 mm x 78,5 mm • Matériau du boîtier: VISTAL® • Indice de protection: IP67 • Température de fonctionnement: –20 °C .. . +60 °C• Série: KTX Prime

Détecteur de contraste • Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Distance de détection: 200 mm (± 10 mm)• Réglage: Apprentissage 1 point, apprentissage 2 points, apprentissage dynamique, mode auto• Source d'émission: LED, RGB• Émission de lumière: Côté long du boîtier• Taille du spot lumineux: 30 mm x 35 mm, Ovale• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Sortie analogique: 0-20 mA• Fréquence de commutation: 6,25 kHz• Temporisation: Réglable• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10,8-28,8Vdc• Matériau du boîtier: Plastique, VISTAL®• Dimensions (l x H x P): 30 mm x 53 mm x 78,5 mm• Indice de protection: IP67• Température de fonctionnement: –20 °C .. . +60 °C• Série: KTX Prime

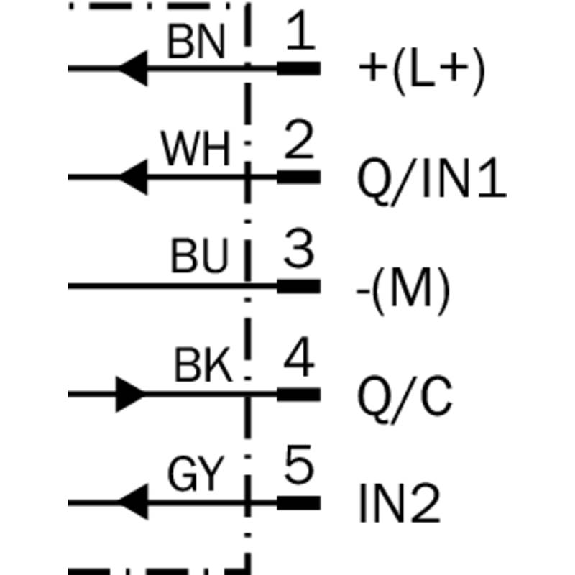

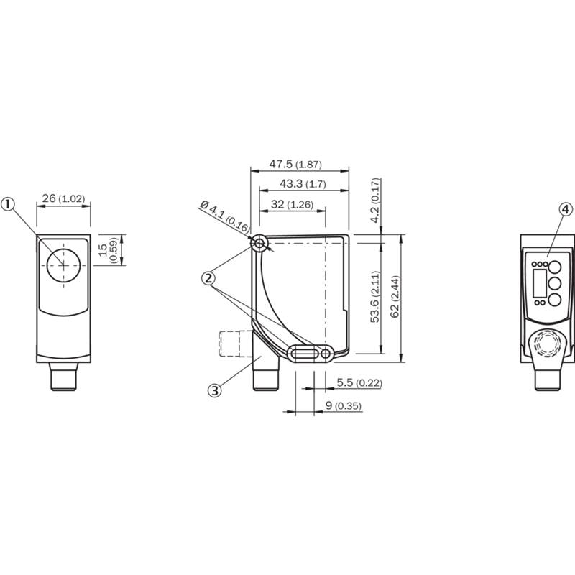

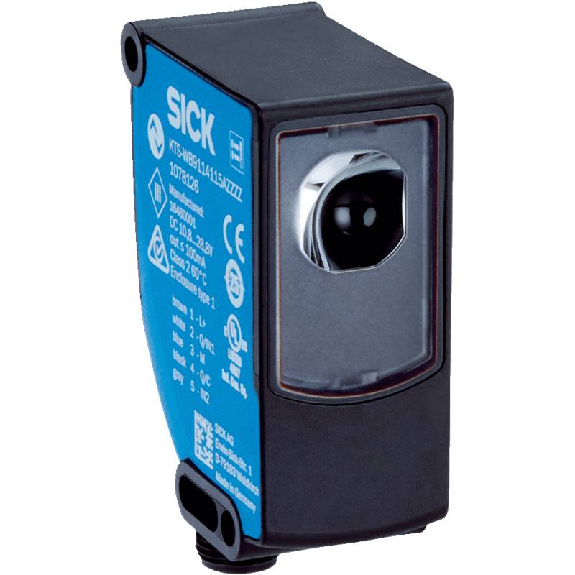

Détecteur de contraste• Format: Parallélépipédique• Type d'appareil: Standard• Principe de détection: Directe sur l'objet• Distance de détection: 13 mm (± 5 mm)• Réglage: Apprentissage 1 point, apprentissage 2 points, apprentissage dynamique, mode auto• État à la livraison: Apprentissage 2 points• Source d'émission: LED, RGB• Taille du spot lumineux: 0,9 mm x 3,8 mm• Position du spot lumineux: Longitudinal• Émission de lumière: Côté long du boîtier• Sortie de commutation: Push-pull, PNP/NPN• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 70 kHz • Interface de communication: -• Temporisation: Réglable• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 10,8-28,8Vdc• Dimensions (l x H x P): 26 mm x 62 mm x 47,5 mm• Matériau du boîtier: VISTAL®• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –20 °C .. . +60 °C• Série: KTS Prime
