Détecteur de contraste

Détecteur de contraste• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Distance de détection: 12,5 mm (± 3 mm)• Réglage: Apprentissage 2 points en statique/dynamique + proximité repère, ET : apprentissage dynamique• Source d'émission: LED, RGB• Taille du spot lumineux: 1,5 mm x 6,5 mm• Position du spot lumineux: Longitudinal• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 15 kHz• Interface de communication: -• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 12-24Vdc• Dimensions (l x H x P): 12 mm x 31,5 mm x 21 mm• Matériau du boîtier: Plastique• Indice de protection: IP67• Température de fonctionnement: –10 °C .. . +55 °C • Série: KTM Prime

Capteur photoélectrique pour détection de marques• Principe du capteur: Détecteur à réflexion directe• Principe de fonctionnement: Système optique coaxial• Portée: 12 ±2 mm• Réglage de sensibilité: Méthode d'apprentissage• Source d'émission: LED, Lumière blanche (spot rond)• Diamètre du spot: Ø 2 mm• Sortie de commutation: PNP• Temps de réponse: 50 µs max.• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 10-30Vdc• Materiau du boîtier: Inox SUS316L• Degré de protection: IP67 (IEC 60529), IP69K (DIN 40050-9)• Température de fonctionnement: -40 à 60 °C• Série: E3ZM-V

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur électroluminescent• Principe de fonctionnement: Optique focalisé, coaxial• Portée: 0...40 mm• Réglage: Teach• Source d'émission: LED, Lumière ultraviolette• Taille du spot lumineux: Ø 1.5 mm à 10 mm• Sortie de commutation: NPN• Type de commutation: Contact à fermeture / ouverture (NO/NF)• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 2000 Hz• Temporisation: Retard au déclenchement 20ms• Raccordement: Connecteur mâle M12, 4 pôles, orientable• Tension d'alimentation: 10-30Vdc• Dimensions: 12 x 50 x 42,5 mm• Matériau du boîtier: Zinc, moulé sous pression, Aluminium• Classe de protection CEI 60529: IP67• Température ambiante: -10…55 °C• Homologation / conformité: cULus, CE, WEEE, EAC

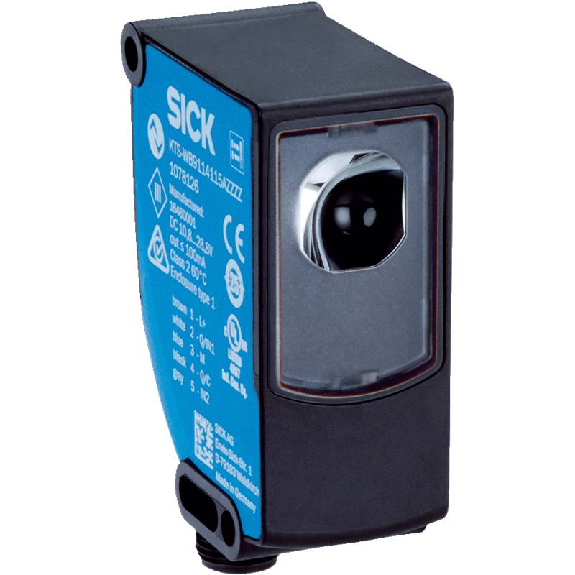

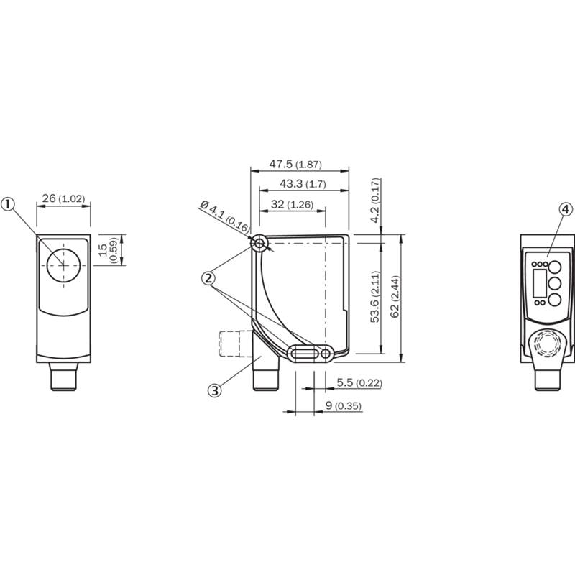

Détecteur de contraste• Format: Parallélépipédique• Type d'appareil: Standard• Principe de détection: Directe sur l'objet• Distance de détection: 13 mm• Réglage: Apprentissage 1 point, apprentissage 2 points, apprentissage dynamique, mode auto• État à la livraison: Apprentissage 2 points• Source d'émission: LED, RGB• Taille du spot lumineux: 3,8 mm x 0,9 mm• Position du spot lumineux: Transversal• Émission de lumière: Côté long du boîtier• Sortie de commutation: PUSH/PULL• Fréquence de commutation: 50 kHz • Interface de communication: Analogique• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 10,8-28,8Vdc• Dimensions (l x H x P): 26 mm x 62 mm x 47,5 mm• Matériau du boîtier: VISTAL®• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –20 °C .. . +60 °C• Série: KTS Prime

Détecteur de contraste• Format: Parallélépipédique• Type d'appareil: Standard• Principe de détection: Directe sur l'objet• Distance de détection: 13 mm• Réglage: Apprentissage 1 point, apprentissage 2 points, apprentissage dynamique, mode auto• État à la livraison: Apprentissage 2 points• Source d'émission: LED, RGB• Taille du spot lumineux: Ø 0,9 mm• Position du spot lumineux: Rond• Émission de lumière: Côté long du boîtier• Sortie de commutation: PUSH/PULL• Fréquence de commutation: 50 kHz • Interface de communication: -• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 10,8-28,8Vdc• Dimensions (l x H x P): 26 mm x 62 mm x 47,5 mm• Matériau du boîtier: VISTAL®• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –20 °C .. . +60 °C• Série: KTS Prime

Détecteur de contraste• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Distance de détection: 12,5 mm (± 3 mm)• Réglage: Apprentissage 2 points en statique/dynamique + proximité repère• Source d'émission: LED, RGB• Taille du spot lumineux: 1,5 mm x 6,5 mm• Position du spot lumineux: Longitudinal• Sortie de commutation: NPN• Mode de commutation Commutation claire/sombre • Fréquence de commutation: 15 kHz • Interface de communication: -• Raccordement: Câble avec connecteur mâle M12, 4 pôles, 200 mm• Tension d'alimentation: 12-24Vdc• Matériau du boîtier: Plastique• Indice de protection: IP67 • Température de fonctionnement: –10 °C .. . +55 °C • Série: KTM Prime
