Détecteur de contraste

Capteur photoélectrique pour détection de marques• Principe du capteur: Détecteur à réflexion directe• Principe de fonctionnement: Système optique coaxial• Portée: 12 ±2 mm• Réglage de sensibilité: Méthode d'apprentissage• Source d'émission: LED, Lumière blanche (spot rond)• Diamètre du spot: Ø 2 mm• Sortie de commutation: NPN• Temps de réponse: 50 µs max.• Raccordement: Câble 2 m• Tension d'alimentation: 10-30Vdc• Materiau du boîtier: Inox SUS316L• Degré de protection: IP67 (IEC 60529), IP69K (DIN 40050-9)• Température de fonctionnement: -40 à 60 °C• Série: E3ZM-V

Détecteur de contraste • Format: Parallélépipédique • Portée Sn: 9mm • Source d'émission: LED rouge/verte à spot horizontal • Sortie de commutation: PNP/(NPN) • Mode de commutation: Commutation claire/sombre • Raccordement: Connecteur mâle M12, 4 pôles • Tension d'alimentation: 10-30Vdc • Dimensions: 31 mm x 81 mm x 58 mm • Matériau du boîtier: Zama • Degré de protection: IP67 • Température de fonctionnement -10 … 55 °C • Série: TLµ

Détecteur de contraste• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Distance de détection: 12,5 mm ± 3 mm• Réglage: Apprentissage 2 points en statique/dynamique + proximité repère• Source d'émission: LED, RGB• Taille du spot lumineux: 1,5 mm x 6,5 mm• Position du spot lumineux: Longitudinal• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 15 kHz • Interface de communication: -• Raccordement: Câble avec connecteur mâle M12, 4 pôles, 200 mm• Tension d'alimentation: 12-24Vdc• Dimensions (l x H x P): 12 mm x 31,5 mm x 21 mm • Matériau du boîtier: Plastique• Indice de protection: IP67 • Température de fon:ctionnement: –10 °C .. . +55 °C • Série: KTM Prime

Détecteur de contraste • Format: Parallélépipédique • Portée Sn: 18mm • Source d'émission: LED rouge/verte à spot vertical • Sortie de commutation: PNP/(NPN) • Mode de commutation: Commutation claire/sombre • Raccordement: Connecteur mâle M12, 4 pôles • Tension d'alimentation: 10-30Vdc • Dimensions: 31 mm x 81 mm x 58 mm • Matériau du boîtier: Zama • Degré de protection: IP67 • Température de fonctionnement -10 … 55 °C • Série: TLµ

Détecteur de contraste• Format: Parallélépipédique• Type d'appareil: Standard• Principe de détection: Directe sur l'objet• Distance de détection: 13 mm• Réglage: Apprentissage 1 point, apprentissage 2 points, apprentissage dynamique, mode auto• État à la livraison: Apprentissage 2 points• Source d'émission: LED, RGB• Taille du spot lumineux: 0,9 mm x 3,8 mm• Position du spot lumineux: Longitudinal• Émission de lumière: Côté long du boîtier• Sortie de commutation: PUSH/PULL• Fréquence de commutation: 50 kHz• Interface de communication: Analogique• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 10,8-28,8Vdc• Dimensions (l x H x P): 26 mm x 62 mm x 47,5 mm• Matériau du boîtier: VISTAL®• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –20 °C .. . +60 °C• Série: KTS Prime

Détecteur de contraste• Format: Parallélépipédique• Type d'appareil: Standard• Principe de détection: Directe sur l'objet• Distance de détection: 13 mm (± 5 mm)• Réglage: Apprentissage 1 point, apprentissage 2 points, apprentissage dynamique, mode auto• État à la livraison: Apprentissage 2 points• Source d'émission: LED, RGB• Taille du spot lumineux: 0,9 mm x 3,8 mm• Position du spot lumineux: Longitudinal• Émission de lumière: Côté long du boîtier• Sortie de commutation: PNP, NPN• Fréquence de commutation: 50 kHz • Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10,8-28,8Vdc• Dimensions (l x H x P): 26 mm x 62 mm x 47,5 mm• Matériau du boîtier: VISTAL®• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –20 °C .. . +60 °C• Série: KTS Prime

Détecteur de contraste• Format: Parallélépipédique• Type d'appareil: Standard• Principe de détection: Directe sur l'objet• Distance de détection: 25 mm (± 6 mm)• Réglage: Apprentissage 1 point, apprentissage 2 points, apprentissage dynamique, mode auto• État à la livraison: Apprentissage 2 points• Source d'émission: LED, RGB• Taille du spot lumineux: 1,2 mm x 5,3 mm• Position du spot lumineux: Longitudinal• Émission de lumière: Côté long du boîtier• Sortie de commutation: PUSH/PULL• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 50 kHz • Interface de communication: -• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 10,8-28,8Vdc• Dimensions (l x H x P): 26 mm x 62 mm x 47,5 mm• Matériau du boîtier: VISTAL®• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –20 °C .. . +60 °C• Série: KTS Prime

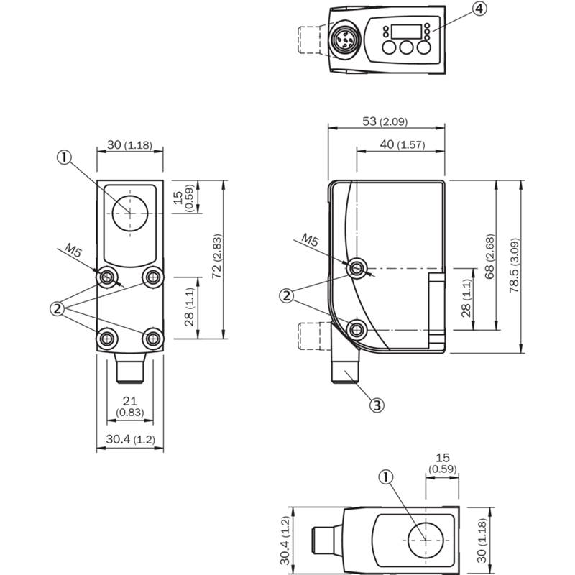

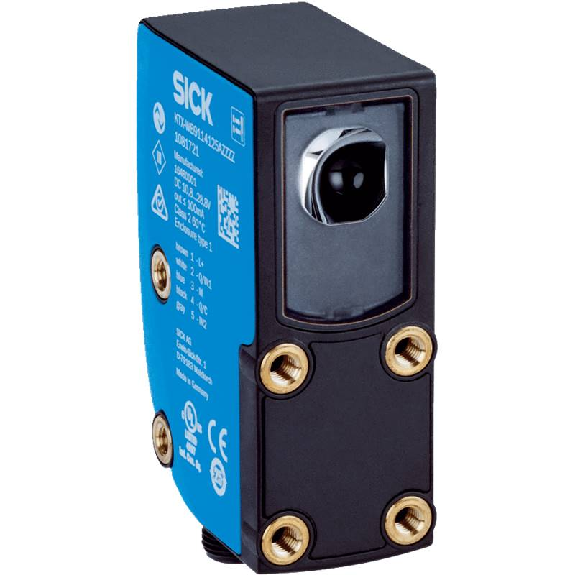

Détecteur de contraste• Format: Parallélépipédique• Type d'appareil: Standard• Principe de détection: Directe sur l'objet• Distance de détection: 13 mm• Réglage: Apprentissage 1 point, apprentissage 2 points, apprentissage dynamique, mode auto• État à la livraison: Apprentissage 2 points• Source d'émission: LED, RGB• Taille du spot lumineux: 3,8 mm x 0,9 mm• Position du spot lumineux: Transversal• Émission de lumière: Côté long du boîtier• Sortie de commutation: PUSH/PULL• Fréquence de commutation: 50 kHz• Interface de communication: Analogique• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 10,8-28,8Vdc• Dimensions (l x H x P): 30 mm x 53 mm x 78,5 mm • Matériau du boîtier: VISTAL® • Indice de protection: IP67 • Température de fonctionnement: –20 °C .. . +60 °C• Série: KTX Prime

Détecteur de contraste• Format: Parallélépipédique• Type d'appareil: Standard• Principe de détection: Directe sur l'objet• Distance de détection: 13 mm (± 5 mm)• Réglage: Apprentissage 1 point, apprentissage 2 points, apprentissage dynamique, mode auto• État à la livraison: Apprentissage 2 points• Source d'émission: LED, RGB• Taille du spot lumineux: 3,8 mm x 0,9 mm• Position du spot lumineux: Transversal• Émission de lumière: Côté court du boîtier• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Interface de communication: Analogique, 0-10V• Fréquence de commutation: 50 kHz • Temporisation: Réglable• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 10,8-28,8Vdc• Dimensions (l x H x P): 30 mm x 53 mm x 78,5 mm• Matériau du boîtier Plastique, VISTAL®• Indice de protection: IP67• Température de fonctionnement: –20 °C .. . +60 °C• Série: KTX Prime

Détecteur de contraste• Format: Parallélépipédique• Type d'appareil: Standard• Principe de détection: Directe sur l'objet• Distance de détection: 13 mm• Réglage: Apprentissage 1 point, apprentissage 2 points, apprentissage dynamique, mode auto• État à la livraison: Apprentissage 2 points• Source d'émission: LED, RGB• Taille du spot lumineux: 0,9 mm x 3,8 mm• Position du spot lumineux: Longitudinal• Émission de lumière: Côté long du boîtier• Sortie de commutation: NPN• Interface de communication: -• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 10,8-28,8Vdc• Dimensions (l x H x P): 30 mm x 53 mm x 78,5 mm • Matériau du boîtier: VISTAL® • Indice de protection: IP67 • Température de fonctionnement: –20 °C .. . +60 °C• Série: KTX Prime

Détecteur de contraste• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Energétique• Distance de commutation: 3 .. . 150 mm• Réglage: Potentiomètre, 5 tours • Source d'émission: Laser, Lumière rouge, Classe 1• Version: Faisceau linéaire• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Interface de communication: -• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (L x H x P): 10,4 x 27 x 16,3 mm• Matériau du boîtier: Plastique (ASA)• Indice de protection: IP67• Température de fonctionnement: -10 .. . +50 °C

Détecteur de contraste• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Modèle spécial: Autocollimation• Distance de détection: 0,011 .. . 0,013 m• Éléments de commande: Clavier à effleurement• Source d'émission: LED, RVB• Taille du spot lumineux: 1 mm x 3 mm • Orientation du spot lumineux: Longitudinal • Sorties de commutation numériques: 1 • Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 50.000 Hz• Temporisation: Oui• Entrée de synchronisation: Oui• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 12-30Vdc• Dimensions: 30 mm x 80 mm x 53 mm• Matériau du boîtier: Métallique• Indice de protection: IP67• Température de fonctionnement: -25 .. . 60 °C• Homologations: c UL US • Série: 20

Détecteur de contraste• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Modèle spécial: Autocollimation• Distance de détection: 0,018 .. . 0,022 m• Éléments de commande: Clavier à effleurement• Source d'émission: LED, RVB• Taille du spot lumineux: 1 mm x 3 mm• Orientation du spot lumineux: Longitudinal• Sorties de commutation numériques: 1• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 50.000 Hz• Temporisation: Oui• Entrée de synchronisation: Oui• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 12-30Vdc• Dimensions: 30 mm x 80 mm x 53 mm• Matériau du boîtier: Métallique• Indice de protection: IP67• Température de fonctionnement: -25 .. . 60 °C• Homologations: c UL US• Série: 20
